一. 概述
DDSI866型单相电子式载波电能表(以下简称电能表)，是我公司采用当今国际先进微电子芯片研制、生产的新型智能电表。电能表使用PL3000系列微处理器为核心，具有载波通讯、继电器控制功能；电能计量采用ADE7755计量芯片；电能表具有集成度高，计量精度高，速度快，功耗小，载波通讯接口等特点。
电能表性能指标符合GB/T 17215-2002 （IEC61036）的要求，载波性能指标符合电力行业标准DL/T 698-1999，电能表稳定可靠，计量精度高，字轮显示，安装方便等诸多特点，特别适用于居民用户和工业用户的电能计量及控制。
二. 规格型号及主要技术参数：
DDSI866型单相电子式载波电能表(以下简称电能表)，是我公司采用当今国际先进微电子芯片研制、生产的新型智能电表。电能表使用PL3000系列微处理器为核心，具有载波通讯、继电器控制功能；电能计量采用ADE7755计量芯片；电能表具有集成度高，计量精度高，速度快，功耗小，载波通讯接口等特点。
电能表性能指标符合GB/T 17215-2002 （IEC61036）的要求，载波性能指标符合电力行业标准DL/T 698-1999，电能表稳定可靠，计量精度高，字轮显示，安装方便等诸多特点，特别适用于居民用户和工业用户的电能计量及控制。
2.1 规格型号
|
型号 |
精度等级 |
额定电压
(V) |
脉冲常数
imp/kWh |
额定电流
Ib(A) |
|
DDSI866 |
1.0 |
220 |
6400 |
1.5(6)A |
|
3200 |
5(20),5(30), |
|
1600 |
10(40),10(60) |
2.2 主要技术参数
|
项 目 |
主要技术参数及规格 |
|
误差 |
符合IEC61036-1996要求 |
|
参比频率 |
50Hz |
|
计度范围 |
00000.00－－99999.99kWh |
|
载波通讯 |
扩频系列15位，中心频率120K，带宽15KHz |
|
功耗 |
静态小于0.5W，载波发射时小于3W |
|
MTBF |
优于5*104小时 |
|
外型尺寸 |
长*宽*厚：153mm *110mm *61mm |
|
电源电压 |
220V±20％ |
|
参比电流 |
1.5(6)A,5(20)A,5(30)A,10(40)A,10(60)A |
|
继电器电流容量 |
>60A |
|
功率脉冲输出参数 |
脉宽80ms±20%，5-24V DC电压由外部提供 |
|
极限工作温度 |
-40℃～+80℃ |
|
环境湿度 |
小于75% |
|
存储和运输温度 |
-25℃～+75℃ |
三、主要功能
3.1 计量功能
l 7755精确测量正负有功功率，以同一个方向积算电能，解决电流反接窃电问题
l 电能计量线性好、动态工作范围宽，在1000:1的动态范围内误差小于0.3%
l 断电后，所有存储数据不丢失，能保持10年以上
3.2 电力载波通讯功能
3.3 电能脉冲输出功能
l 有功电能量脉冲输出，用于校表、采集电能量
l 无源隔离型输出端口
l 波形：方波
l 脉冲宽度：80ms±20%
l 寿命：≥109个脉冲
l 脉冲常数：符合铭牌指示，单位为 imp/kWh

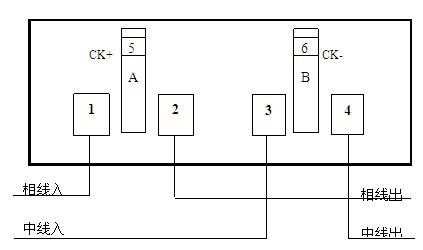

四、安装与接线示意图

|
