1.概述
DDSIF866单相电子式载波复费率电能表（以下简称"仪表"）主要用于民用电量的分时计费，更好地均衡电网负荷。仪表采用汉化液晶显示，具有有功电能计量、分时计量、远红外通讯、电力线载波通讯、远程控制断送电及抄表日电量自动冻结等功能。
2. 功能及特点
★ 有功电能计量，当出现反向用电时，应能正确计量反向总有功电能并单独存储，同时将反向电量计入对应时段的正向电量
★ 分时处理：费率数、时段数可设
★ 电力线远程集中抄表
★ 远程拉合闸控制功能
采用软件扩频方式进行电力线载波通讯，准确、可靠、抄读能力强
3. 规格型号及主要技术参数
|
项 目 |
技 术 指 标 |
|
参比电压 |
220V |
|
参比电流 |
2.5(10)A.5(20)A、5(30)A 、10(40)A、10(60)A、20(80)A |
|
通信信道 |
电力线载波通信、红外通信 |
|
载波信号发送功率 |
< 0.5W |
|
信号带宽 |
< 30kHz |
|
时钟误差 |
≤0.5s/天 (23℃) |
|
产品设计寿命 |
>10年 |
|
后备电池寿命 |
≥10年，连续工作时间不小于2年 |
|
显示方式 |
LCD |
|
正常工作温度范围 |
（-25～+55）℃ |
|
极限工作温度范围 |
（-30～+70）℃ |
|
相对湿度 |
≤75% |
|
外形尺寸 |
长×宽×厚：164×121×62mm |
4.功能
★ 电量存储功能：在自动抄表日时自动进行各电量的存储，可保存上1日到上7日有功总电量及
上1月到上12月各费率电量和有功总电量
★ 有功电能计量精确，长期工作不需调校
★ 红外编程、485编程、电力线载波编程可选
★ 循显—每屏显示间隔可设
★ 红外通讯：通过远红外口和仪表进行编程和抄表
★ 冻结功能，表内自动冻结并保存昨日日末24点电量，昨日日末24点电量每日刷新
★ 允许每天进行一次广播对时，校正时间误差不超过5分钟，不允许在23:50~00:10范围内实施广播校时
★ 可通过载波或红外或485通信更改费率时段，需要在编程状态下才可以进行设置
★ 输入输出接口
①带光耦隔离的无源脉冲输出接口
②红外遥控编程及抄表接口，参照DL/T 645-1997标准、
③485编程及抄表接口，参照DL/T 645-1997标准
5、抄表说明
5.1 手工抄表按查询按钮即可显示编程所选的所有数据，数据显示见附录。
5.2 红外抄表用手持终端抄表器进行抄表,遵循DL/T 645-1997通讯协议。
5.3 用电力线载波进行抄表。
5.4 液晶显示说明

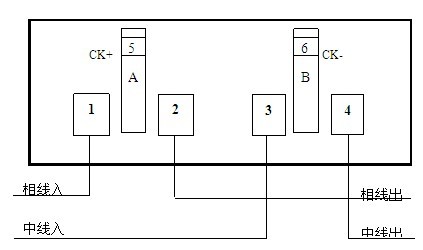

6.安装与接线示意图
|
