一、概述
DDS228单相电子式电能表采用美国ADI 公司的单相电能计量芯片ADE7755和先进的SMT及波峰焊接工艺，根据用户实际用电状况所设计、制造的新型仪表。本仪表全部技术指标符合GB/T17215-2002《1级和2级静止式交流有功电度表》及IEC62053-21国际标准的要求。
二、功能与特点
1、计量功能
具有正、反向有功电能计量功能，有功总电能为正反向有功电能绝对值之和。
2、通讯功能
具有红外通讯和RS485通讯功能，可通过电表的RS485接口抄读总电量以及设置电表通信地址和设置底度数；红外通讯和RS485通讯为物理层各自独立设计方式，且RS485通讯接口与红外通讯接口功能统一。
红外通信接口通信距离：≥5m，通信角度：≥±15°
3、脉冲输出
有功电能脉冲输出，用于校表及采集电能量，为无源光电隔离型输出端口，脉冲宽度：80ms±20ms。
4、停电显示功能
外部电源失电后，由环保柱式锂电池（容量≥1.2Ah）支持LCD停电常显当前电量。
5、显示功能
信息采用LCD显示方式，电量显示整数6位，小数２位，所有８位全部显示，显示不足补“０”。LCD对比度：＞４，视角宽度：＞40°,工作温度范围：-30～70℃，工作寿命：≥15年，防紫外线照射、防潮湿等功能。
显示界面：以轮显的方式显示
第一屏-显示当前总电量
第二屏-显示反向电量
第三屏-显示电能表通讯地址高六位
第四屏-显示电能表通讯地址低六位
第五屏-显示电能表常数
6、使用两只超亮、长寿命LED指示灯，功能如下：
（1）脉冲信号灯：红色。有电源脉冲时闪烁。
（2）反向指示信号灯：红色。有反向用电时常亮。
7、抗雷击、抗干扰功能：
电表硬件采用进口压敏电阻＋热敏电阻＋工频变压器结构，具有良好的吸收浪涌和过电压保护功能；软件方面采用数据多重备份及实时校验等方式保证数据的安全及提高系统的抗干扰能力。
久保存（连续停电可保存10年以上）；
8、 通讯规约
按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—1997中华人民共和国电力行业标准执行。
三、规格和主要技术参数
1、型号规格
|
型 号 |
准确度
等 级 |
参比电压
Un |
额定电流
Ib |
仪表常数
imp/kWh |
显示方式 |
|
DDS228
|
1级
或2级 |
220VAC
50Hz/60Hz |
2.5(10)A |
6400 |
LCD显示
或计度器
显示 |
|
5(20)A |
3200 |
|
10(40)A |
1600 |
|
20(80)A |
800 |
2、基本误差限
|
负载电流 |
功率因素COSφ |
基本误差限(%) |
|
1级 |
2级 |
|
0.05Ib |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib-Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib |
0.5(感性)
0.8(容性) |
±1.5 |
±2.5 |
|
0.2Ib-Imax |
0.5(感性)
0.8(容性) |
±1.0 |
±2.0 |
注：Ib标定电流，Imax最大电流。
3、起动
在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)或0.005Ib(2级)仪表应能连续计量电量。
4、潜动
电压回路加额定电压的115%，电流线路中无电流时，在规定时间内仪表的测试输出不应产生多于一个的脉冲。
5、电压范围
正常工作电压：0.9Un-1.1Un
极限工作电压：0-1.15Un
6、功耗
电压线路≤2W和10VA
电流线路≤0.6VA
7、气侯条件
正常工作温度： -10℃ +45℃
极限工作温度： -25℃ +55℃
存贮和运输温度：-25℃ +70℃
8、重量：0.8kg
9、外型尺寸：156mm×112 mm×53 mm

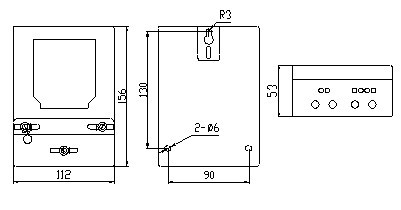

四、外形和安装尺寸图：
2、 电能表应按接线图接线，1、2、3、4接线端最好用铜线或铜接线引入，⑦、⑧端为脉冲信号输出端+、-，⑨、⑩端为RS485通讯接口A、B。

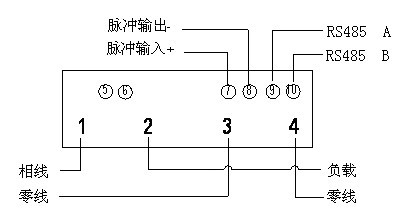

3、 接线图
, 12pt; FONT-FAMILY: '宋体'; mso-spacerun: 'yes'"> 极限工作电压：0-1.15Un
6、功耗
电压线路≤2W和10VA
电流线路≤0.6VA
7、气侯条件
正常工作温度： -10℃ +45℃
极限工作温度： -25℃ +55℃
存贮和运输温度：-25℃ +70℃
8、重量：0.8kg
9、外型尺寸：156mm×112 mm×53 mm
四、外形和安装尺寸图：
电能表应按接线图接线，1、2、3、4接线端最好用铜线或铜接线引入，⑦、⑧端为脉冲信号输出端+、-，⑨、⑩端为RS485通讯接口A、B。
接线图
