1.概述
DSS(X)866系列三相三线电子式有功无功组合电能表，（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的无功电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。静止式三相有/无功组合电能表，可替代两块普通三相电能表。采用计度器计量有功电能、无功电能，读数直观且使用方便。产品性能特点符合GB/T 17215-2002 《1级和2级静止式交流有功电能表》和17882-1999《2级和3级静止式交流无功电度表》的全部技术要求。
2.规格型号
|
准确等级 |
有功1.0级 无功2.0级 |
|
额定电流 |
1.5（6）A 3（6）A
5（20）A 10(40)A 15（60）A
20（80）A 30（100）A |
|
额定电压 |
3X100V 3X380V |
3.主要功能
3.1电能计量功能
电能计量功能：有功、无功电能计量。三相电源供电，一相或两相断电，计量准确度不受影响。
3.2输出接口
带光耦隔离有功无功无源脉冲输出接口。
3.3缺相指示功能
用三个发光管来指示是否缺相，三个发光管分别代表A、B、C三相，某相缺相时，相应指示灯不亮。
4.外形尺寸及接线图：

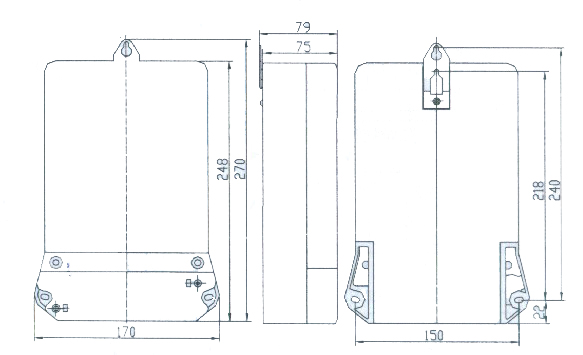

外形尺寸：270mm*170mm*79mm 安装尺寸：240mm*150 mm

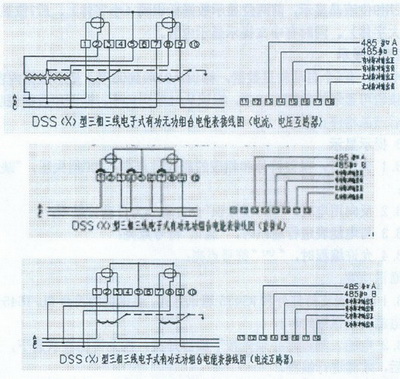

接线图
 |
