1.概述
DSSD866型三相三线简易多功能电能表，（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。精确计量有功和无功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。本仪表设计符合标准GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流无功电能表》、DL/T 645-1997《多功能电能表通信规约》对三相静止式电能表的相关技术要求。
2.型号及规格
|
型号及名称 |
准确度等级 |
额定电压（V） |
基本电流（A） |
|
DSSD866三相三线多功能表 |
有功1.0级
无功2.0级 |
3*100
3*380 |
3*1.5（6）
3*3（6）
3*5（20）
3*10（40）
3*15（60）
3*20（80）
3*30（100） |
3.主要功能
3.1电能计量功能
3.1.1电能计量功能：具有分时计量有功电能、反向有功总电能、无功电能的计量(具体数据项见附后的数据表格)
3.1.2 具有上12个月的有功和无功历史电量记录功能
3.1.3三相电源供电，一相或两相断电，计量准确度不受影响。断电后，所有存储数据不丢失，并能保持10 年以上。
3.1.4计量有功和无功最大需量和需量发生时间，需量周期为15分钟，滑差时间为1分钟。
3.1.5具有上12个月的有功和无功历史需量和需量发生时间记录功能
3.2输出功能
3.2.1具有耦隔离有功和无功无源脉冲测试口输出功能（满足远动脉冲输出要求，脉宽为80ms±20ms）。
3.3报警功能
3.3.1缺相时报警指示灯亮，液晶上相应的电压符号指示闪烁。
3.3.2电池缺压时报警指示灯亮，液晶上相应的电池符号指示闪烁。
3.4通讯功能
3.4.1可通过手持终端或PC机进行红外通讯，完成编程设置和抄表。通讯时通讯符号亮，方便直观可靠。
3.4.2通讯规约参照DL/T645-1997规约.
3.5显示功能
3.5.1采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数。
3.5.2具有参数自动轮显功能，轮显时间5秒和轮显项数据可设置,最多可设置32项。
3.5.3具有停电按键轮显功能，显示时间同轮显时间,20秒后按键则液晶自动灭(可选)。

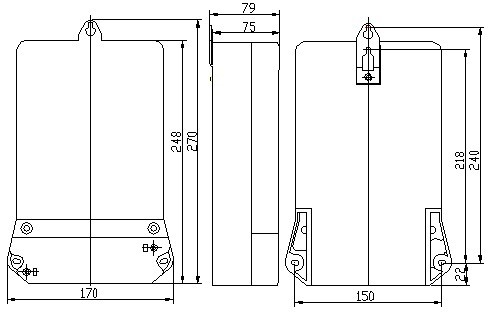

4.外形及安装尺寸图：270mm*170mm*79mm

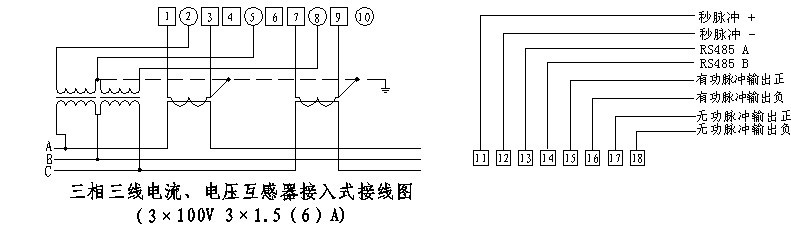

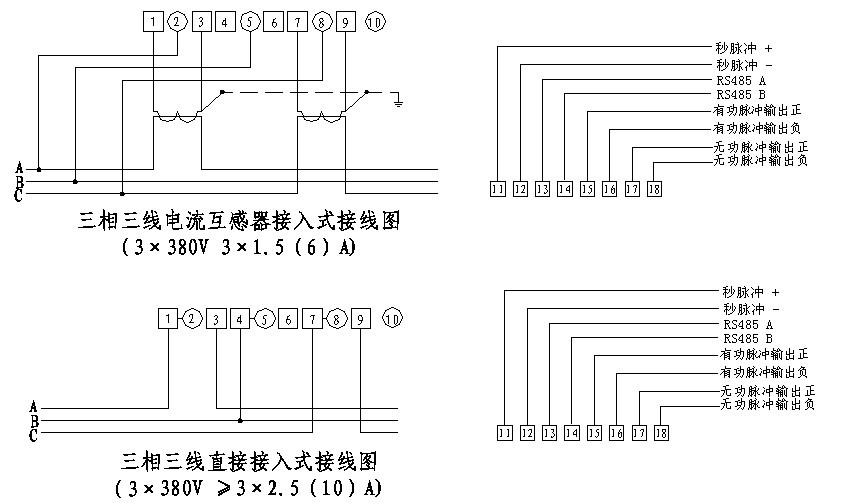

接线图
|
