1.概述
DTS866型三相四线电子式有功电子式电能表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用计度器显示，读数直观便于抄表,本仪表可扩展红外和RS485通讯功能，为三相电能测量提供先进、可靠的计量工具。
该表采用的计量模块能精确地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。本仪表符合标准DL/T 645-1997《多功能表通讯规约》和GB/T 17215.321-2008《1级和2级静止式交流有功电度表》。
2.规格型号及技术指标
2.1 规格型号
|
型号及名称 |
准确度等级 |
额定电压（V） |
基本电流（A） |
|
DTS866三相四线电子式有功电能表 |
1.0级
2.0级 |
3*57.7/100V
3*220/380V |
3*1.5(6)A
3*3(6)A
3*5(20)A
3*10(40)A
3*15(60)A
3*20(80)A
3*30(100)A |
2.2基本误差（ 平衡负载基本误差极限）
1
注：(Ib为基本电流 In为额定电流 Imax为最大电流)
不平衡负载各电流点的百分数误差极限为2级表±3.0。
2.3 起动
在参比电压、参比频率及功率因数为1.0的条件下，负载电流为0.004Ib(2级)、0.005Ib(3级)仪表应能起动，并连续计量电能。
2.4 潜动
电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
2.5 工作电压范围
正常工作电压：0.9Un～1.1Un 极限工作电压：0.0Un～1.15Un
2.6 功耗
电压线路功耗：≤2W(10VA) 电流线路功耗：≤4.0VA
2.7 环境条件
正常工作温度：-10℃～+45℃, 工作极限温度：-25℃～+55℃,
存贮和运输温度：-25℃～+70℃ 相对湿度：年平均≤75%
2.8 外形尺寸：230mm×145mm×70mm；
2.9 重量：约1.5kg；
2.10安全性能：产品符合GB/T 17215.321-2008的各项安全指标和要求。
2.11 电量显示采用6位计度器显示,5位整数,1位小数.
3. 主要功能
3.1 电能计量功能：电能计量功能：有功电能计量。三相电源供电，一相或两相断电，计量准确度不受影响。
3.2 输出接口：带光耦隔离有功无源脉冲输出接口。
3.3缺相指示功能：用三个发光管来指示是否缺相，三个发光管分别代表A、B、C三相，某相缺相时，相应指示灯不亮。
3.4通讯功能：具有红外线和RS485通讯接口，方便用户通过通讯接口抄读电量数据，方便可靠。

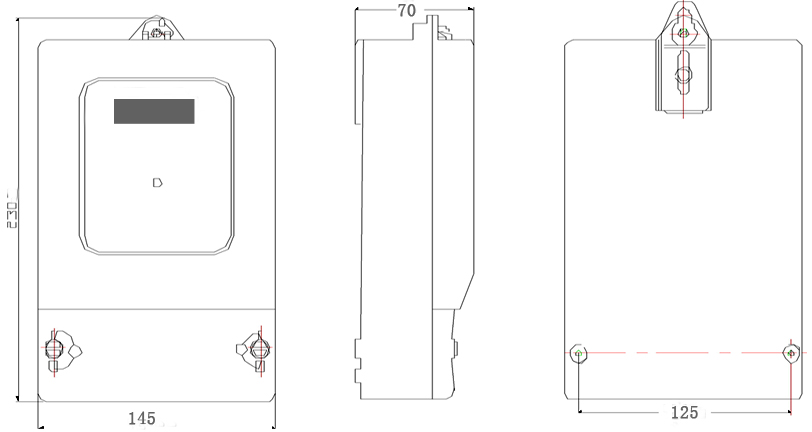

4、外形尺寸及接线图
 |
