产品名称：
|
单相导轨式带通讯4P电能表 液晶显示
|
|
型 号：
|
DDS228
|
|
价 格：
|
0.00
|
|
品 牌：
|
10155
|
|
|
|
|
一、概述
DDS228型DIN导轨式安装单相电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的单相两线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗。该表由7位LCD显示器显示有功用电量，并且内置有远红外和RS485通讯模块，方便与各种AMR系统联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。
二、功 能 特 点
● 35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。
● 6极宽度(模数12.5mm)，符合JB/T7121-1993标准。
● 可选择6+1位(999999.1kWh，默认)或5+2位显示，由用户通过远红外或RS485数据通讯端口任意设置。
● 标准配置无源电能脉冲输出(有极性)，可选择无源远动电能脉冲输出(无极性)，符合IEC 62053-31标准。
● 装备有一个远红外数据通讯端口和一个RS485数据通讯端口，标准配置通讯协议符合DL/T645-1997标准，可选择其它通讯协议。
● 三个LED分别指示电源状态和电能脉冲信号以及数据通讯状态。
● 标准配置不检测负荷电流潮流方向，可选择自动检测负荷电流潮流方向，并由一个单独的LED指示。 ● 单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。
● 标准配置S型接线(底端进线，顶端出线)，直接接入式使用，可选择CT接入式使用(产品配置代码FC)和PT & CT接入式使用(产品配置代码EC)。
● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码GF)。
|
| |
|
| 三、技 术 参 数 |
|
|
型号 |
精度 |
参比电压
(V) |
电流规格
(A) |
起动电流
(A) |
绝缘性能 |
|
DDS228 |
1级 |
220
230 |
5(30)
10(50)
20(100) |
0.02
0.04
0.08 |
交流电压试验4kV,
历时1分钟,
1.2/50us波形的
脉冲电压试验6kV。 | |
| |
|

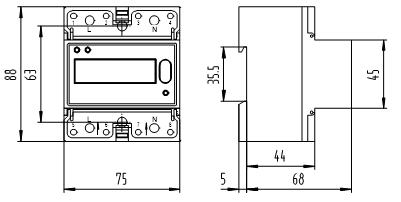

| 四、外形尺寸及接线图 |
 |
| |
|

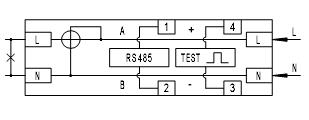

| 接线图 |
|
|
接线端子 |
说明 |
|
L |
相线 |
|
N |
中性线 |
|
|
(底端进线,顶端出线) |
|
3 和 4 |
无源电能脉冲输出 |
|
1 和 2 |
RS485数据通讯端口 | |
|
|
|
