简介
NPort® S8000系列产品的第一款产品NPort ® S8455I-MMSC，将全功能网管型交换机集合在一台工业级串口设备联网服务器中。NPort® S8455I-MM-SC拥有2光纤口， 3个以太网口，和4个 RS-232/422/485串口，节省空间，降低能耗，并节省成本，而无需再购买单独的交换机和串口服务器。
具备NPort ® 5000系列产品的功能
NPort® S8455I-MM-SC支持NPort ® 5000系列设备联网服务器的相关功能。最多可将4台串口设备通过5个以太网口进行网络连接，而只需基本的配置要求。串口和以太网口的数据传输是双向的。
支持网管型交换机功能
NPor t®S8455I-MM-SC内建了网管型交换机功能，支持QoS, IGMP-snooping/GMRP，VLAN，Port Trunking，SNMPv1/v2c/v3和IEEE 802.1X，让您可以任意使用。Moxa的Turbo Ring®技术（自愈时间<20ms）或RSTP/STP（IEEE 802.1w/D），可以让您的工业以太网络冗余更具冗余性，更为可靠稳定。

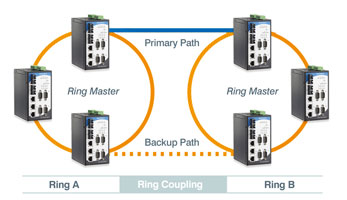

分布式应用的多种Turbo Ring形式
对于部分系统来说，将现有设备连接起来形成一个大冗余环是比较困难的，因为设备的分布比较分散。NPort®S8455IMM-SC支持Ring Coupling，可以让分布在不同地点的设备形成若干个小冗余环，并且这些小冗余环之间可以通过网络相互连接。
专为恶劣环境应用而设计
› UL 508
为满足客户的应用需求， NPort® S8455I-MM-SC已经符合国际
UL 508标准。 UL 508标准涵盖了工业控制设备的安全性需求。
› 3种浪涌保护
NPort® S8455I-MM-SC为串口、以太网口和电源配备了浪涌保
护，以防止电压瞬时变化而产生的破坏。
› Level 4 ESD
NPort® S8455I-MM-SC支持高等级 8/15KV ESD保护，以 避免
静电损害。
› 2KV串口隔离保护
每个串口提供2KV的隔离保护，避免地面差异引起的高电流造成通
信系统的破坏。
特点
4口RS-› 232/422/485串口联网服务器
• 支持串口QoS，优先配置串口数据传输
• 每个串口支持2 KV (DC)隔离保护
• RS-485口的上拉/下拉电阻可调节
内建5个网管型以太网口
• 2个光纤口，3个以太网口
• 支持Turbo Ring （自愈时间< 20 ms）或RSTP/STP
(IEEE 802.1w/D)
• 支持QoS, IGMP-snooping/GMR2P, VLAN, LACP,
SNMPv1/v2c/v3,RMON
• 串口、电源和以太网口提供浪涌保护
基本规格
端口 串口类型: 4个RS-232/422/485
以太网口: 3个RJ45网口，2个多模光纤口
Console口: 1个8-pin RJ45口
LED灯: PWR1, PWR2, READY, MASTER, COUPLER,
LINK4, LINK5
物理特性 外壳: 金属l
重量: 995 g
尺寸: 73.1 x 134 x 105 mm (2.88 x 5.27 x 4.13 in)
环境需求 工作温度: 0 ~ 60°C (32 ~ 140°F)
工作湿度: 5 ~ 95% RH
存储温度: -40 ~ 85°C (-40 ~ 185°F)
电源需求 输入电压: 12 ~ 48 VDC
电源功耗: 935mA @ 12 V, 470 mA @ 24 V
安规认证 EMC: FCC Class A, CE Class A
Safety: UL-508
EMS:
IEC 61000-4-2, Level 4 (ESD)
IEC 61000-4-4, Level 4 (EFT)
IEC 61000-4-5 for serial port, Level 1 (Surge)
IEC 61000-4-5 for LAN port, Level 2 (Surge)
IEC 61000-4-5 for Power Line, Level 3 (Surge)
保修期 保修期: 5年
串口服务器规格
串口界面 串口数: 4
串口类型: RS-232/422/485
连接头: DB9 male
串口保护:
所有串口15 KV ESD保护
2 KV光电隔离保护
RS-485数据流向控制: ADDC (automatic data direction
control)
RS-485上拉/下拉电阻: 1 KΩ, 150 KΩ
RS-485: 55 Ω, 120 Ω
Console口: RS-232 console口 (8-pin RJ45)
串口通讯 数据位: 5, 6, 7, 8
停止位: 1, 1.5, 2
校验位: None, Even, Odd, Space, Mark
流控: RTS/CTS and XON/XOFF
波特率: 50 bps ~ 921.6 Kbps
串口信号 RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
软件管理 配置方式: Web Console, Telnet Console, Serial
Console, Windows Search Utility
Windows Real COM驱动: Windows 95, 98, ME, NT, 2000,
XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64,
Embedded CE 5.0/6.0, XP Embedded
Fixed TTY驱动: SCO Unix, SCO OpenServer, UnixWare 7,
UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD,
AIX 5.x, HP-UX 11i
Linux Real TTY驱动: Linux kernel 2.4.x, 2.6.x
操作模式: Real COM, TCP Server, TCP Client, UDP, RFC2217
网管功能: SNMP MIB-II
IP路由: Static, RIP-I, RIP-II
稳定性 报警工具: Built-in buzzer and RTC (real-time clock)
自动重起触发: Built-in WDT (watchdog timer) 以太网界面 标准:
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100Base FX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
网络协议: ICMP, IP, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP,
SNTP, IGMPv1/v2 device, GVRP, SNMPv1/v2c/v3, DHCP
Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP,
RARP, GMRP, LACP, RMON
MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE
MIB,Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流控: IEEE 802.3x fl ow control, back pressure flow control
interface
光纤界面 类型: 多模
传输距离: 0 ~ 2 km, 1310 nm (62.5/125 μm, 500 MHz*km)
最小TX 输出: -20 dBm
最大TX 输出: -14 dBm
敏感度: -34 ~ -30 dBm
交换机特性 优先序列: 4
最大VLAN可用数量: 64
VLAN ID 范围: VID 1 ~ 4094
IGMP组: 256
交换机界面 RJ45 口: 自适应10/100BaseT(X) ；全双工/半双工；MDI/MDI-X
自动连接
DIP开关: Turbo Ring, Master, Coupler, Reserve
报警功能: 2 relay outputs with current carrying capacity of 1A
@ 24 VD
| 可选型号 |
|
产品编号 |
描述 |
| |
NPort S8455I-SS-SC-T |
4 个RS-232/422/485 口, 3 个 10/100M 以太网口, 2 个100M 单模光口，SC接头， 15 KV ESD, 12-48 VDC, -40 到 75°C |
| |
NPort S8455I-SS-SC |
4 个RS-232/422/485 口, 3 个 10/100M 以太网口, 2 个100M 单模光口，SC接头， 15 KV ESD, 12-48 VDC, 0 到 60°C |
| |
NPort S8455I-MM-SC-T |
4 个RS-232/422/485 口, 3 个 10/100M 以太网口, 2 个100M 多模光口，SC接头, 15 KV ESD, 12-48 VDC, -40 到 75°C |
| |
NPort S8455I-MM-SC |
4 个RS-232/422/485 口, 3 个 10/100M 以太网口, 2 个100M 多模光口，SC接头, 15 KV ESD, 12-48 VDC, 0 到 60°C |
