隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。

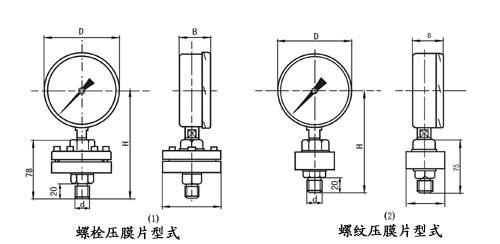

外形尺寸：

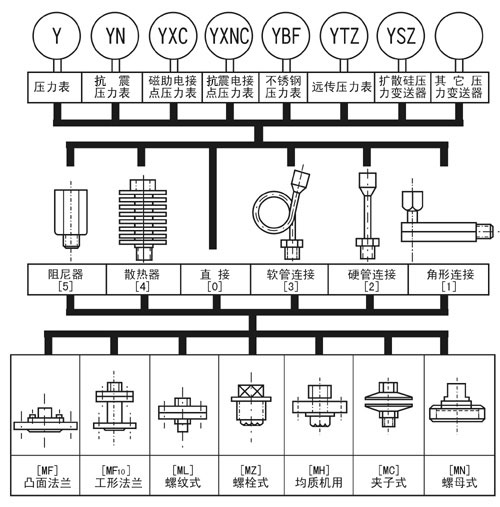

选型编码：
□－－－选配压力表型号
□－－－隔膜膈离器型式
L－螺纹式（≤60MPa)
F－法兰式(≤25MPa)
F10－工字形法兰式(≤4MPa)
C－夹子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均质机用(10～60MPa)
□－－－连接的代号
0）直接（被测介质温度＜80℃）
1）角形（被测介质温度＜150℃）
2）硬管（被测介质温度＜200℃）
3）软管（1米.2米.4米.6米）
4）散热器（被测介质温度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料
□－－－测量范围
□－－－法兰标准代号
□ML螺纹式隔离器型式
仪表型式
|
型号 |
D |
B |
H |
直径 |
d |
|
0.1～2.5MPa |
4～25MPa |
|
螺栓压膜片式 |
Y100-ML |
100 |
42 |
149 |
96 |
92 |
M20×1.5
G1/2"
G3/8" |
|
Y150-ML |
150 |
48 |
179 |
96 |
92 |
|
螺纹压膜片式 |
Y100-ML |
100 |
42 |
147 |
78 |
48 |
|
Y150-ML |
150 |
48 |
177 |
78 |
48 |
.png)
□HG20592～20614－97标准（本厂常用法兰标准）
|
DN |
PN(MPa) |
D |
K |
d |
C |
L |
|
25 |
0.25～0.16 |
100 |
75 |
58 |
14 |
Φ11 |
|
1～2.5 |
115 |
85 |
65 |
16 |
Φ14 |
|
32 |
0.25～0.16 |
120 |
90 |
69 |
16 |
Φ14 |
|
1～2.5 |
140 |
100 |
76 |
18 |
Φ18 |
|
40 |
0.25～0.16 |
130 |
100 |
78 |
16 |
Φ14 |
|
1～2.5 |
150 |
110 |
84 |
18 |
Φ18 |
|
50 |
0.25～0.16 |
140 |
110 |
88 |
16 |
Φ14 |
|
1～2.5 |
165 |
125 |
99 |
20 |
Φ18 |
