STM系列
明渠流量计具有同介质非接触测量，节省场地，工作可靠，量程比宽等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。
【明渠流量计标准配置】
1、壁挂式主机，2.8英寸中文LCD，4～20mA输出
2、超声波探头；
3、信号电缆；
4、标准巴歇尔槽（见JJG771-90 ），三角堰、矩形堰、等宽堰等
非满管状态流动的水路称作明渠(open channel)，测量明渠中水流流量的仪表称作明渠流量计。明渠流量计应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
工业和公用事业常用测量污水的明渠流量仪表按测量原理大体可分为堰法和测流槽两种。堰式流量计的特点：结构简单，安装方便，测量精度和可靠性好；但因水头压损，需要下游较畅通。

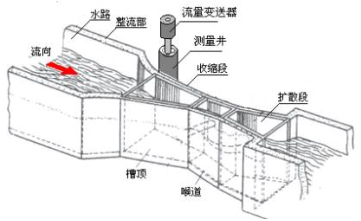

测流槽式流量计的常用测流槽有多种形式。最常用的是安装在矩形明渠的巴歇尔槽(ParshaII fIume,简称P槽)。
巴歇尔槽流量计的特点：几乎不受管壁粗糙度等条件变化的影响，测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，并且几乎不必担忧固体物的沉淀和堆积；
在通常情况下，对于测量较小流量的明渠（<20吨/小时）,常常采用堰式流量计的结构，大于该流量值的情况下，可以根据用户实际工作情况酌情选用巴歇尔槽流量计或者堰式流量计。
1、明渠流量计基本原理
当被测介质全部通过巴歇尔槽形成自由流时，其流量与巴歇尔槽上游水位的关系为Q=C×Hn 式中C、n为节流系数，H是上游水位高度，通过测量水位的高度再进行一系列换算就可以得出相应的瞬时流量。
（表1）常用型号的流量范围
|
型号 |
适用渠道（宽×高）mm |
最小流量(T/h) |
最大流量(T/h) |
|
STM—20 |
≥200×250 |
0.32 |
20 |
|
STM—50 |
≥250×300 |
0.65 |
50 |
|
STM—100 |
≥300×500 |
2.77 |
115 |
|
STM—400 |
≥400×650 |
5.40 |
400 |
|
STM—900 |
≥600×800 |
9.00 |
900 |
|
STM—1500 |
≥840×1000 |
12.6 |
1500 |
|
STM—2250 |
≥1020×1000 |
16.2 |
2250 |
|
STM—3000 |
≥1200×1000 |
45.0 |
3000 |
|
STM—4000 |
≥1560×1100 |
90.0 |
4000 |
|
STM—5000 |
≥1680×1100 |
102.0 |
5000 |
2、主要技术指标
|
流量范围： |
0—5000M3/小时 |
功 耗： |
<10W |
|
环境温度： |
-20℃～60℃ |
精度等级： |
±2.5%F.S |
|
显示方式： |
LED数码管显示 |
电 源： |
220VAC |
|
累计流量： |
断电数据不丢失 |
通讯方式： |
RS232接口（选配） |
|
防护等级： |
IP65 |
输出信号： |
4～20mA |

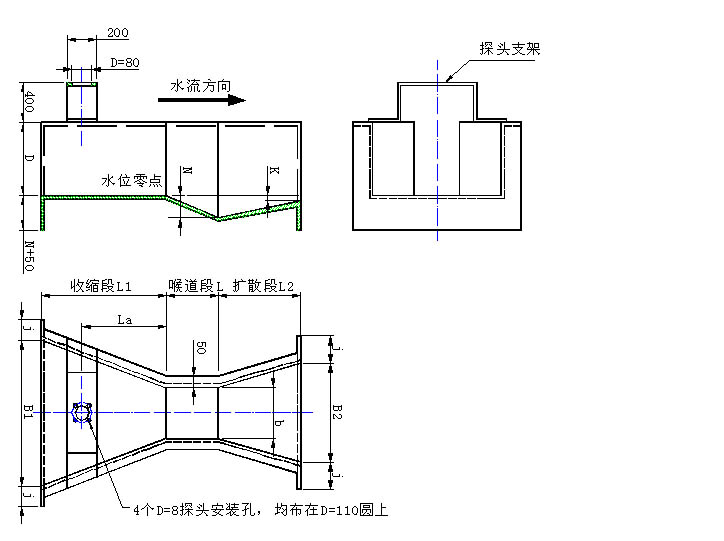

3、巴歇尔槽结构
巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的最大流量，从“附录一巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇尔槽尺寸：（参见JJG 771-90）
|
类
别 |
序
号 |
喉道段（m） |
收缩段（m） |
扩散段（m） |
墙高
（m） |
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
|
小
型
|
1
|
0.025
|
0.076
|
0.029
|
0.167
|
0.356
|
0.237
|
0.093
|
0.203
|
0.019
|
0.23
|
|
2
|
0.051
|
0.114
|
0.043
|
0.214
|
0.406
|
0.271
|
0135
|
0.254
|
0.022
|
0.26
|
|
3
|
0.076
|
0.152
|
0.057
|
0.259
|
0.457
|
0.305
|
0.178
|
0.305
|
0.025
|
0.46
|
|
4
|
0.152
|
0.305
|
0.114
|
0.400
|
0.610
|
0.407
|
0.394
|
0.610
|
0.076
|
0.61
|
|
5
|
0.228
|
0.305
|
0.114
|
0.575
|
0.864
|
0.576
|
0.381
|
0.457
|
0.076
|
0.77
|
|
标
准
型
|
6
|
0.25
|
0.60
|
0.23
|
0.78
|
1.325
|
0.883
|
0.55
|
0.92
|
0.08
|
0.80
|
|
7
|
0.30
|
0.60
|
0.23
|
0.84
|
1.350
|
0.902
|
0.60
|
0.92
|
0.08
|
0.95
|
|
8
|
0.45
|
0.60
|
0.23
|
1.02
|
1.425
|
0.948
|
0.75
|
0.92
|
0.08
|
0.95
|
|
9
|
0.60
|
0.60
|
0.23
|
1.20
|
1.500
|
1.0
|
0.90
|
0.92
|
0.08
|
0.95
|
|
10
|
0.75
|
0.60
|
0.23
|
1.38
|
1.575
|
1.053
|
1.05
|
0.92
|
0.08
|
0.95
|
|
11
|
0.90
|
0.60
|
0.23
|
1.56
|
1.650
|
1.099
|
1.20
|
0.92
|
0.08
|
0.95
|
|
12
|
1.00
|
0.60
|
0.23
|
1.68
|
1.705
|
1.139
|
1.30
|
0.92
|
0.08
|
1.0
|
|
13
|
1.20
|
0.60
|
0.23
|
1.92
|
1.800
|
1.203
|
1.50
|
0.92
|
0.08
|
1.0
|
|
14
|
1.50
|
0.60
|
0.23
|
2.28
|
1.95
|
1.303
|
1.80
|
0.92
|
0.08
|
1.0
|
|
15
|
1.80
|
0.60
|
0.23
|
2.64
|
2.10
|
1.399
|
2.10
|
0.92
|
0.08
|
1.0
|
|
16
|
2.10
|
0.60
|
0.23
|
3.00
|
2.25
|
1.504
|
2.40
|
0.92
|
0.08
|
1.0
|
|
17
|
2.40
|
060
|
0.23
|
3.36
|
2.40
|
1.604
|
2.70
|
0.92
|
0.08
|
1.0
|
巴歇尔槽材质：不锈钢；玻璃钢；PVC；聚丙烯
4.STM明渠流量计型号说明
