RS-232波特率转换器
一、用途
波仕电子的BTL232型号RS-232波特率转换器用于实现不同波特率的RS-232口的通信转换。BTL232还可以与波仕的RS-232/485转换器配合使用，可以实现RS-485的不同波特率之间的通信。BTL232是世界上最小的串口波特率转换器。
二、硬件安装

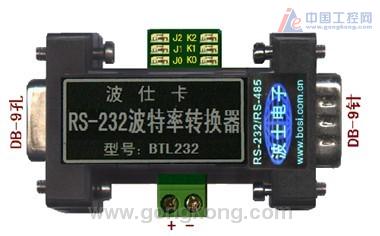

波仕BTL232串口波特率转换器的外形为DB-9/DB-9转接盒大小，如图的产品左边为DB-9孔的RS-232口，右边为DB-9针的RS-232口，上边为波特率设置的跳线，下面为5V电源接线端子。BTL232的左边DB-9孔可以直接外插计算机的RS-232口，右边的DB-9针引脚分配同计算机的RS-232口，但是都只有RXD、TXD、GND三根线。BTL232需要外接直流5V电源。外接5V电源要求5V(±0.5V) 50mA，产品配套有5V微型开关稳压电源。
三、性能特点
波仕电子的BTL232的两边的串口可以分别独立设置波特率，见下表。0-断开，1-短路。
注意每次更改跳线新设置波特率后必须重新加电源才能生效。
|
DB-9孔RS-232口波特率设置 |
|
DB-9针RS-232口波特率设置 |
|
J2 |
J1 |
J0 |
波特率 |
K2 |
K1 |
K0 |
波特率 |
|
0 |
0 |
0 |
1200 |
0 |
0 |
0 |
1200 |
|
0 |
0 |
1 |
2400 |
0 |
0 |
1 |
2400 |
|
0 |
1 |
0 |
4800 |
0 |
1 |
0 |
4800 |
|
0 |
1 |
1 |
9600 |
0 |
1 |
1 |
9600 |
|
1 |
0 |
0 |
19200 |
1 |
0 |
0 |
19200 |
|
1 |
0 |
1 |
38400 |
1 |
0 |
1 |
38400 |
|
1 |
1 |
0 |
57600 |
1 |
1 |
0 |
57600 |
|
1 |
1 |
1 |
115200 |
1 |
1 |
1 |
115200 |
附录 串口波特率转换的纯软件实现
