产品名称：
|
智能报警型交流电流隔离变送器
|
|
型 号：
|
CE-AI12-DS5
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 一、产品简介 |
本产品为智能报警型交流电流隔离变送器，适用于各种在线监测电流保护系统，如避雷器状态检测（良好、失效、损坏），各种电气设备、装置、仪器的绝缘、漏电流、电流检测和监测等。
产品特点：
1. 使用方便：用户可根据自己要求通过拔码开关设置报警方式、告警值、报警值和回差值。
2. 测量回路多：可同时测量三路交流电流（漏电流）信号。
3. 检测电流小：最小检测100mA量程。
4. 输出方式多：告警信号（LED灯和电平信号），开关量报警及RS485三种方式。
5. 温漂系数小于500ppm/℃。
6. 可靠性能高：
>>隔离耐压：输入、输出、电源隔离耐压≥2500VDC。
>>雷击浪涌：电源端4KV，通迅口2KV。
|

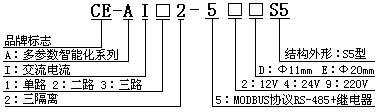

| 二、产品选型 |
 |
| 三、主要技术指标 |
| 精度等级 |
1.0级 |
| 输入范围 |
100mA~100A（可测量1路、2路、3路，孔径Φ11mm）
0~100A~300A（仅测量1路，孔径Φ20mm） |
输出方式
|
RS-485、开关量、光电信号告警输出 |
| 线性范围 |
0～120% |
| 刷新时间 |
≤500mS |
| 辅助电源 |
+12V，+24V，220V |
| 工作温度 |
-10℃～+60℃ |

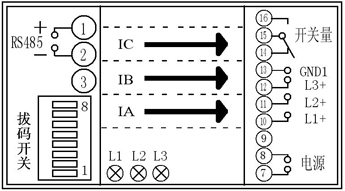

| 四、产品接线参考图（使用时以产品标签为准） | | |
|
|
|
| |
| 1脚：RS-485输出正端 |
| 2脚：RS-485输出负端 |
| 7脚：辅助电源正端 |
| 8脚：辅助电源负端 |
| 10、11、12脚：告警灯输出正端（5V电平信号） |
| 13脚：告警灯输出负端 |
| 14、15、16脚：开关量输出 |
| 拔码开关：设置报警方式、报警值、告警值和回差值 |
| |

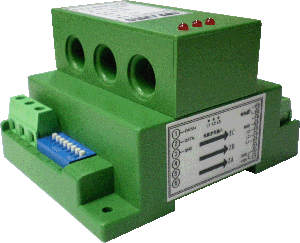

| 五、产品实物图及外形尺寸与安装方式 |
| |
|
|
|
|
| |
|
| S5型：长×宽×高=86.5mm×70mm×53mm |
产品采用DIN35 导轨式安装或螺钉固定安装 |
|
|
|
