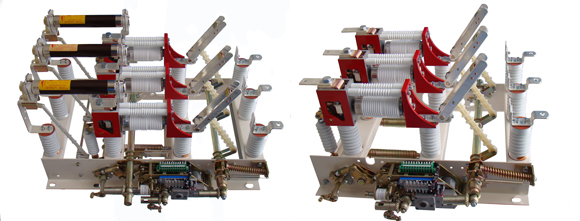

| FZRN16A®-12 FZN16A-12户内交流高压真空负荷开关及熔断器组合电器 |
 |
FZN16-12系列户内交流高压负荷开关--熔断器组合电器,性能 达到GB3804《3-63KV交流高压负荷开关》和 IEC420《交流高压负荷开关--熔断器组合电器》国际标准及国家标准.
FZN16A-12系列户内高压真空负荷开关适用于6-10KV三相交流50Hz的电网中,作为开断负荷电流及关合短路电流之用,特别适用于在无油化 ,不检修急频繁操作要求的场所.
该产品具有独立隔离断口,手动操作力小,可配用陶瓷管,或玻璃管两种真空灭弧室等优点,是高压开关无油化和设备更新换代上水平的理想产品 |
|
序号 |
名称 |
单位 |
参数 |
|
FZN16 |
FZRN16 |
|
1 |
额定电压 |
KV |
12 |
12 |
|
2 |
额定电流 |
A |
630 |
125 |
|
3 |
额定有功负载开断电流 |
A |
630 |
125 |
|
4 |
额定闭环开断电流 |
A |
630 |
125 |
|
5 |
5%额定有功负载开断电流 |
A |
31.5 |
|
|
6 |
额定电缆充点开断电流 |
A |
10 |
10 |
|
7 |
额定空载变压器的开断电流 |
A |
1250KVA变压器空截电流 |
1250KVA变压器空截电流 |
|
8 |
1min工频耐受电压(有效值)对地,相对 |
KV |
42/48 |
42/48 |
|
9 |
全波雷电冲击耐受电压(峰值),对地.相对 |
KV |
75/85 |
75/85 |
|
10 |
额定峰值耐受电流 |
KV |
50 |
- |
|
11 |
额定短时耐受电流 |
KV/S |
20/3 |
- |
|
12 |
额定短路开断电流 |
KA |
- |
31.5 |
|
13 |
额定短路关合电流 |
KA |
50 |
50 |
|
14 |
额定电流开断次数 |
次 |
10000 |
10000 |
|
15 |
机械寿命 |
次 |
10000 |
10000 |
|
16 |
触头允许磨损累计厚度 |
mm |
3 |
3 |
|
17 |
相间中心距 |
mm |
210 |
210 |
|
18 |
手动操作力距 |
N.M |
<100 |
<100 |
|
19 |
外形尺寸:宽X高X深 |
mm |
700X800X300 |
| |
| ●真空灭弧室装配调整的技术参数 |
|
序号 |
名称 |
单位 |
参数 |
|
1 |
触头开距 |
mm |
8+1 |
|
2 |
接触行程 |
mm |
3+1 |
|
3 |
平均合闸速度 |
m/s |
0.6±0.2 |
|
4 |
平均分闸速度 |
m/s |
1+0.2 |
|
5 |
三相触头分,合闸不同期性 |
ms |
≤2 |
|
6 |
触头合闸弹跳时间 |
ms |
≤2 |
|
7 |
带电体之间及相对距离 |
mm |
≥125 |
|
8 |
上,下支架间主回路电阻 |
uΩ |
≤60 | |
