型号说明：
|
型号 |
输入 |
供电电源 |
输出 |
封装 |
|
IAPM V3-P1-V1 |
0-75mV |
24VDC |
0-5V |
SIP12 |
特点：
>>小体积、标准SIP12阻燃封装
>>信号输入/输出/电源:3000VDC隔离
>>工业级宽温度（-45—+85℃）
>>无需外接电位器等其它元件，免零点和增益调节
>>单电源供电
>>符合UL94V-0标准阻燃封装
>>尺寸：32x14.2x8.9mm
>>在EMC（电磁干扰）比较特殊的使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施
产品最大绝对额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
Lead Temperature （焊接温度）:+300℃（10秒）
电压信号输出时最小负载为2KΩ
电源电压范围：±10%Vin
注意：如果超出上述范围，产品可能会引起永久性损坏。
产品通用参数：
|
Parameter |
Test Condition |
Mix |
Type |
Max |
Unit |
|
Isolated voltage 隔离电压 |
AC,50Hz,1min |
3000 |
|
|
V(rms) |
|
G.Adj 增益 |
|
|
1 |
|
V/V |
|
G.Adj temperature drift 增益温漂 |
|
|
25 |
|
ppm/℃ |
|
Non-linearity 非线性度 |
|
|
0.1 |
0.2 |
%FSR |
|
Input signal
输入信号 |
Voltage 电压 |
|
0 |
|
15 |
V |
|
Current 电流 |
|
0 |
|
30 |
mA |
|
Input maladjusted voltage 输入失调电压 |
|
|
2 |
5 |
mV |
|
Input impedance
输入阻抗 |
Voltage 电压 |
|
|
1 |
|
M |
|
Current 电流 |
|
|
|
50 |
Ω |
|
Output signal
输出信号 |
Voltage 电压 |
|
-10 |
|
10 |
V |
|
Current 电流 |
|
-20 |
|
20 |
mA |
|
Load capability
负载能力 |
Voltage 电压 |
Vout=10V |
|
2 |
|
kΩ |
|
Current 电流 |
|
0 |
350 |
650 |
Ω |
|
Frequency response 频响 |
-3DB
|
|
10 |
|
KHz |
|
Signal output ripple 输出纹波 |
No-filter不滤波 |
|
10 |
20 |
mVRMS |
|
Signal voltage temperature drift
信号电压温漂 |
|
|
|
1 |
mV/℃ |
|
Assistant power
辅助电源 |
Voltage 电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
Power loss
功耗 |
|
|
0.5 |
1 |
W |
|
Operating temperature 工作温度 |
|
-45 |
|
85 |
℃ |
|
Storage temperature 储存温度 |
|
-55 |
|
105 |
℃ |

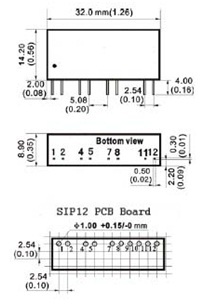

外形尺寸和引脚描述：
更多资料：
http://www.wayjun.cn/ProductShow.asp?ID=271
