详细介绍:

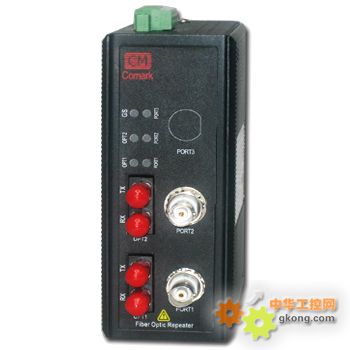

Ci-cf系列产品是一款ControlNet协议型现场总线光纤中继器,支持基于ControlNet协议的现场总线，独立双总线电接口及2个光纤接口,提供冗余双总线结构及光纤冗余环网功能,为冗余双网系统提供安全高效的光纤冗余长距离传输及中继功能.深圳市讯记科技有限公司是专业的工业网络设备提供商,设备采用最新技术,完全核心知识产权,率先推出业内创新功能的产品.
本设备独具特色的双电业务和双光纤接口设计,支持双网冗余和光纤环网,同时支持点对点,星形,链型总线式,环网及混合型网络结构.长达20km以上的光纤长距离传输,突破了电缆系统的距离限制.双电业务通道逻辑独立,支持1~2个光/电接口灵活搭配, 按项目实际需要，实现1路光纤接口，1路数据接口;1路光纤接口，2路数据接口;2路光纤接口，1路数据接口;2路光纤接口，2路数据接口的灵活配置. Ci-cf系列是实现基于标准ControlNet的通用产品，通信速率为5M
155M双光接口可更好支持光纤传输ControlNet总线的突出优点：对等传输、突发数据、总线仲裁等,同时实现高速率长距离传输、电气及地线隔离、降低干扰等性能.产品为工业级设计、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、DC（9-36）V宽电源输入、具备继电器告警输出、双电源冗余和隔离保护等优点。
特点：
l 支持逻辑独立双ControlNet总线.
l 1~2路ControlNet BNC-F电口及1~2路155M光纤接口灵活选择, 支持冗余双网的光纤环网拓扑.
l 20km以上光纤距离, 155Mb/s,高速光接口更好支持突发数据的长距离可靠传输.
l 6个双色LED状态指示灯,光纤链路以及电源故障继电器输出告警.
l 电接口4000V的防雷,1.5A过流,600W浪涌保护.工业级设计,EMC测试认证.
l DC9-36V宽冗余双电源,DC1500V电源隔离,反接保护.
l IP30防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式.
网络拓扑结构：
网络组网拓扑结构可以实现以下网络连接：点对点通讯、链型网络、星型网络、冗余双网及光纤环网自愈保护等.
本产品应用灵活，可以组成多种光纤网络。逻辑独立双总线电接口,可实现电接口的备份或者单设备接入双冗余系统;采用点对点的网络时可以实现通过光纤连接两ControlNet总线的网段；采用双光口链形网络的光纤总线上实现多网段的ControlNet总线连接；同时，本产品采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信，实现对信号传输的自愈保护功能，网络故障排除后系统会自动恢复；该系列产品采用公司自行研发的专有环网协议Ci-ring，不需任何设置，不需要根节点，快速完成网络的成环和解环功能，该系列产品即插即用，不需配置，最大程度的使用户安装和调试过程简单化。
性能指标：
数据电接口:
Ø BNC-F同轴头接口形式，接口符合ControlNet的协议规范.
Ø 支持ControlNet总线标准.
Ø 通信速率：5MBit/s.
Ø 具备4000V的防雷击以及1.5A的过流保护和600W浪涌保护功能；
Ø 终端电阻：本机产品已内置75欧姆终端电阻.
Ø 信号延时（电口）5us
光纤接口：
Ø 光纤波长：多模850nm、1310 nm; 单模1310 nm、1550nm。
Ø 传输光纤：多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。
Ø 传输距离：多模2Km，单模20Km，更远距离可选。
Ø 光纤接口类型：SC、FC、 ST可选,标配SC光接口。
Ø 光线路误码率：<10-9
Ø 信号延时（光口）：2.3us
电源及保护：
Ø 电源：双电源冗余输入,DC（9-36）V,典型DC24V，功耗小于4W, 具有DC1500V电压隔离以及反接保护功能,工业端子接口.
Ø 继电器告警输出：光纤链路故障和电源故障告警输出，触点最大容量：DC48V/1A,工业端子接口.
机械特性：
Ø 外形尺寸：（147x118x54）mm
Ø 外壳:IP30防护等级,波浪纹铝制加强机壳.
Ø 安装方式: 35mmDIN导轨安装.
Ø 净重:800g
工作环境：
Ø 工作温度：(﹣10～+70)℃,可选宽温(﹣40～+85)℃.
Ø 相对湿度：≤90%(无冷凝)
Ø 存放温度：(﹣40～+85)℃
测试认证：
Ø IEC61000-4-2(ESD) 空气：±8KV， 接触：±4KV;
IEC61000-4-3(RS) 10V/m（80-1000MHz）;
IEC61000-4-4(EFT) L-N-PE：±2KV 数据线：±1.0KV;
IEC61000-4-5(Surge) L-N：±1KV， L/N-PE：±2KV 数据线：±0.5KV;
IEC61000-4-6(CS) 10V（150kHz-80MHz）;
IEC61000-4-8(MS) 长时：30A/m， 短时：300A/m;
IEC61000-4-11(Dips).
订货信息：
|
产品型号 |
产品系列化 |
规格及介绍 |
单位 |
|
Ci-cf11 |
一电一光 |
一路标准ControlNet电接口，一路光接口，5M速率，用于点对点类型，多模光纤0~2Km, 单模光纤0~20Km,更远距离可选，光接口类型ＳＴ/ＳＣ/ＦＣ可选 |
台 |
|
Ci-cf12 |
一电两光 |
一路标准ControlNet电接口，两路光接口，5M速率，可用于链型、星型、环形等网络结构，多模光纤0~2Km, 单模光纤0~20Km,更远距离可选，光接口类型ＳＴ/ＳＣ/ＦＣ可选 |
台 |
|
Ci-cf21 |
两电一光 |
两路独立ControlNet电接口，一路光接口，5M速率，用于双网点对点类型，多模光纤0~2Km, 单模光纤0~20Km,更远距离可选，光接口类型ＳＴ/ＳＣ/ＦＣ可选 |
台 |
|
Ci-cf22 |
两电两光 |
两路独立ControlNet电接口，两路光接口，5M速率，可用于链型、星型、环形等网络结构，多模光纤0~2Km, 单模光纤0~20Km,更远距离可选，光接口类型ＳＴ/ＳＣ/ＦＣ可选 |
台 |
