SWP-X80闪光报警控制仪
SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
一、仪表特点
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号 SWP-X803系列 接 线 图
仪表外形
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

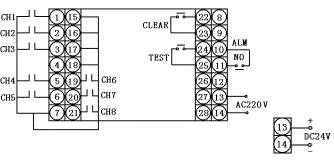

接线图
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
三、SWP系列闪光报警控制仪型谱表
型 号 代 码 说 明
SWP - □ □□□ □ □ □ □ □
特 征 X 参数显示：八位高亮度LED通道显示
控制作用 803 闪光报警仪
通讯方式 □ 0：无通讯；2：RS-232；8：RS－485
指示方式 D
N
八段数码管指示
平面LED指示（无通讯）
输入信号 A
B
C
D
接点式闭路报警
接点式开路报警
标准TTL电平
特殊规格
馈电输出 P DC24V馈电输出
供电方式 W
DC24V供电
AC220V供电（线性电源，可省略）
|
SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。 |
|
一、仪表特点 |
|
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。 |
|
二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图） |
|
型号 |
SWP-X803系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
|

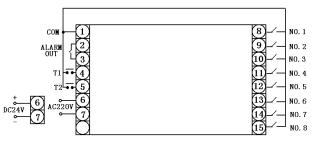

接线图 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
| |
|
三、SWP系列闪光报警控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP - |
□ □□□ □ □ □ □ □ |
|
|
特 征 |
X |
|
|
|
|
|
|
参数显示：八位高亮度LED通道显示 |
|
控制作用 |
803 |
|
|
|
|
|
闪光报警仪 |
|
通讯方式 |
□ |
|
|
|
|
0：无通讯；2：RS-232；8：RS－485 |
|
指示方式 |
|
|
|
|
|
|
输入信号 |
|
|
|
|
接点式闭路报警 |
|
接点式开路报警 |
|
标准TTL电平 |
|
特殊规格 | |
|
馈电输出 |
P |
|
DC24V馈电输出 |
|
供电方式 |
|
|
DC24V供电 |
|
AC220V供电（线性电源，可省略） | | |
|
★ 平面LED指示的闪光报警器无通讯，无开关电源供电方式。 |
|
★ 型号举例： |
|
①SWP-X803-D-A-P-W（发光管式指示） |
|
接点式闭路报警，DC24V馈电输出，DC24V供电，发光管式指示。 |
|
②SWP-X803-8N-B-P-T（数字式指示） |
|
通讯方式RS485，接点式开路报警，DC24V馈电输出，AC90～265V供电，数字式指示 |
