产品名称: HUB4CAN CAN高速光隔1拖4集线器(0-500Kbps)
型  号: HUB4CAN
价  格: 0.00
品  牌: 波士

收藏此产品     查看收藏
产品介绍:

HUB4CAN型

波仕电子CAN光隔1拖4口HUB(CAN集线器)

世界上最小的、唯一零延时的       CAN光隔1拖4口HUB(集线器)

一 用途

CAN光隔1拖4口HUB(型号HUB4CAN)用于增加CAN信号的驱动能力、延长通信距离,还可以用于CAN组成星形网。HUB4CAN还实现CAN的上、下位机之间的光电隔离。

二 安装及性能

      HUB4CAN有1个上位机CAN口和4个下位机CAN口。 HUB4CAN的下位机侧的CAN(0)、CAN(1)、CAN(2)、CAN(3)可以分别接4个下位机的CAN口。HUB4CAN支持通信速率0—500Kbps、无需任何设置、自动适应,隔离电压2500V。HUB4CAN支持任何版本的CAN协议通信,包括CAN2.0和CAN1.0等。HUB4CAN同时具有吸收浪涌电流的抗雷击保护功能。由于HUB4CAN特有波仕零延时智能转换技术,所以确保适合所有CAN通信软件。

   当4个下位机CAN口中有一个、二个甚至三个CAN短路或者烧坏时,HUB4CAN的上位机CAN仍然可以与剩余的正常的CAN下位机通信。使用HUB4CAN组网后,保证某一个或多个节点损坏后不影响其它节点的正常通信!

  HUB4CAN可以堆叠,即将多个HUB4CAN的上位机CAN端并联起来即可,可以公用一个+5V电源。HUB4CAN的各个下位机CAN口(0号、1号、2号、3号)功能是完全一样的。

三  外形图

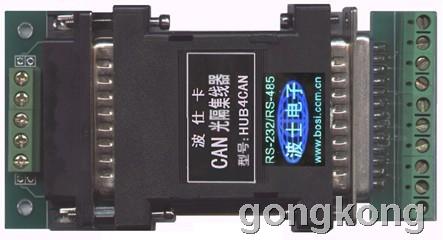

HUB4CAN的外形为DB-25/DB-25转接盒大小,如图。是世界上最小的CAN隔离HUB。

四  引脚分配

HUB4CAN的下位机侧(DB-25针、有对应的接线端子)引脚分配如下:

(+A表示CAN-H,-B表示CAN-L)

 2

 3

 5

 6

 8

 9

11

12

22

(16)

+A0

-B0

+A1

-B1

+A2

-B2

+A3

-B3

GND

(+5V)

(0# CAN)

(1# CAN)

(2# CAN)

(3# CAN)

地

(电源正)

   HUB4CAN的上位机侧的引脚分配(有对应的接线端子)如下:

    HUB4CAN(DB-25针)

 5

 6

 7

 22

 16

+A

—B

GND

GND

+5V

CAN信号

    电源

HUB4CAN对外接的+5V电源要求电压4.5~5.5V(功耗电流<100mA)。上、下位机的两端各供一个独立电源以保证相互隔离。
