| CT80温度现场变送控制器是本公司推出新一代先进的现场变送单元。该变送器采用先进的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达二年以上的连续工作时间，免维护。采用铝合金外壳进口的高精度的铂电阻传感器或热电偶传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。 |
|
| 仪表技术指标： |
| 测量范围 -200℃～ 600℃ |
| 精 度 0.5%或0.2% |
| 防爆类型 普通型（非防爆） |
| 隔爆型（dIIBT4） |
| 外形尺寸 低功耗LCD显示：Φ80×80 |
| 使用环境 相对湿度≤90%，温度-10～50摄氏度 |
| 介质温度 -20℃ ～ +70℃ |
| 防护等级 IP65 |
| 连接方式 M20×15mm或根据用户要求 |
|
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs） |
|
工作原理 |
|

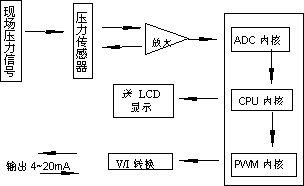

仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进 |
|
行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下： |
|
|
|
|
| 接线方式 外形结构图 |
  |
| 型号命名 |
|
型 号 |
代 码 |
说 明 |
|
SWP－CT80－ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
通讯 |
0 |
|
|
|
|
|
无通讯 |
|
2 |
|
|
|
|
|
RS-232 |
|
8 |
|
|
|
|
|
RS-485 |
|
输出方式 |
00 |
|
|
|
|
无输出 |
|
02 |
|
|
|
|
4～20mA |
|
过程连接方式和材料 |
R |
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti） |
|
G |
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
|
外壳类型 |
A |
|
|
铝外壳无现场指示，防护等级IP65 |
|
输入类型、测量范围 |
|
|
输入类型 |
测量范围 |
|
03 |
|
K |
0 ～600 ℃ |
|
04 |
|
E |
0 ～600 ℃ |
|
05 |
|
T |
-200～400 ℃ |
|
06 |
|
J |
0 ～1200 ℃ |
|
09 |
|
Pt100.1 |
-199.9～199.9℃ |
|
10 |
|
Cu50 |
-50.0～150.0 ℃ |
|
11 |
|
Cu100 |
-50.0～150.0 ℃ |
|
传感器长度 |
L |
见外形结构图，填上具体的数值，单位mm | |
| |
| 例：SWP－CT80－202R－A－03－（100） |
| 现场温度显示控制表，带RS－232通讯，4～20mA输出，外螺纹G1/2 连接，温度传感器长度为100mm，铝合金外壳无现场指示，防护等级IP65，测量范围0～600℃。 |
