SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。 |
|
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。 |
|
一、主要特点 |
|
1、 PID参数自整定。 |
|
2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。 |
|
3、 手/自动无扰动切换，手自状态下可修改参数。 |
|
4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。 |
|
二、 特殊技术参数 |
|
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1-250s（单位：1s） |
|
采样周期 |
0.5s | |
|

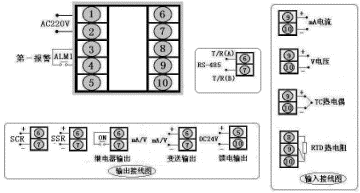

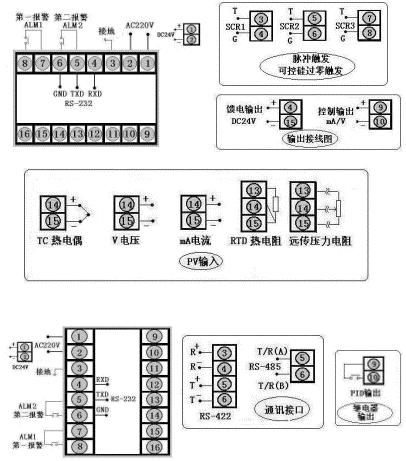

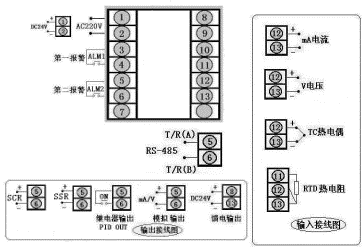

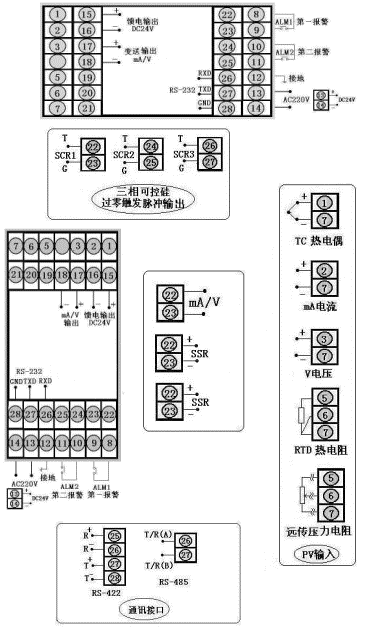

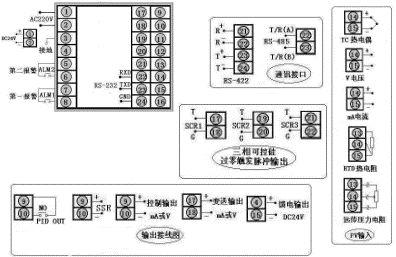

三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图） |
|
型号 |
SWP-ND405系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g |
|
|
型号 |
SWP-ND405系列 |
|
仪表外形 |
仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g |
|
型号 |
SWP-ND805系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
|
型号 |
SWP-NT805系列 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
型号 |
SWP-NS805系列 |
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-NT805系列（竖式） |
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-ND905系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g |
|
|
型号 |
SWP-ND705系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g |
|
|
型号 |
SWP-ND105系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g |
| |
|
四、 SWP-LED系列PID参数自整定控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -N |
□ □ □□ -□ □ -□ □□ -□ □- □- □ |
新一代PID自整定控制仪 |
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
48×48mm |
|
96×48mm（横） 48×96mm（竖） |
|
72×72mm |
|
160×80mm 80×160mm |
|
96×96mm | |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通讯方式 |
|
|
|
|
|
|
|
|
|
无通讯 |
|
通讯接口为RS-232C |
|
通讯接口为RS-422 |
|
通讯接口为RS-485 |
|
通讯接口特殊规格 | |
|
控制输出 |
□ |
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出 |
□ |
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
|
|
第二报警方式 |
|
|
|
|
|
馈电输出 |
P |
|
DC24V 馈电输出 |
|
供电方式 |
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） | | |
| 五、 SWP-LED系列PID光柱显示控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -N |
T □ □□ -□ □ □- □□- □ □- □- □- □ |
新一代光柱PID显示控制仪 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖） |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通讯方式 |
|
|
|
|
|
|
|
|
|
|
无通讯 |
|
通讯接口为RS-232C |
|
通讯接口为RS-422 |
|
通讯接口为RS-485 |
|
通讯接口特殊规格 | |
|
控制输出 |
□ |
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
|
|
|
第二报警方式 |
□ |
|
|
|
参见"报警方式" |
|
馈电输出 |
P |
|
|
馈电输出 |
|
供电方式 |
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
|
★ 输入类型： |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
|
| |
|
★ 变送输出方式 |
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 | | |
|
★ 报警输出方式 |
|
选型代码 |
N |
H |
L |
G |
A |
D |
|
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报 | | |
