SWP-NSR300/L系列十二通道蓝屏无纸记录仪
一、概述
SWP-NSR300/L系列蓝屏流量积算无纸记录仪是SWP-NSR300系列无纸记录仪的流量增强型仪表，其具有SWP-NSR300系列标准型的所有功能，并在此基础上扩展流量/热能积算功能。适用于液体、饱和蒸汽、过热蒸汽、热水、天然气、压缩空气、一般气体等工业过程流量及热能参数的测量、显示、记录、控制及变送输出。可测量孔板流量计、涡街流量计、涡轮流量计、电磁流量计等各种流量计的输出信号，带温压补偿算法。
二、主要特点
强大的流量积算功能
适配各种不同类型的流量、温度、压力传感器。
可精确地对质量流量、体积流量、热能、热量等进行实时值测量与累积积算。
内置专用算法，可对饱和蒸汽、过热蒸汽、热水等介质进行测量计算。
可完成流量系数的自动演算与设置。
带停电记录及时间累计功能，带月报表、日报表、班报表功能。
最多4路全补偿的流量通道，最多12路无补偿的流量通道。
全新硬件结构、强抗扰设计
一体化铝合金外壳、内部EMI抗干扰屏蔽隔离设计，完善的软件功能，使NSR300系列仪表可靠性更高。
显示功能：采用高分辨率的5.6英寸TFT高亮度、宽视角蓝屏液晶显示屏，屏幕分辨率大，显示清晰。
大容量FLASH存储：内部采用大容量Flash Memory存储数据，最大可扩展到192Mbit。
多通道采集及输出：提供最多12路全隔离全可切信号输入、6路DC24V馈电和12路继电器输出。
在不超过8路全可切输入信号的情况下，提供最多4路的变送输出或4路的频率信号输入。
通过组态设定，各通道可做为流量信号检测通道，也可做为温度、压力补偿信号检测通道。
通信：提供带光电隔离的RS-232或RS-485通讯接口，方便与上位机联网通信。
支持外接微型打印机及USB存储棒。
软件功能强：带通道运算功能、采集修正算法、内置汉字拼音输入法。
轻触式面板按键，可设置按键发音，方便用户进行各种的操作。
三、主要技术指标
常用规格
安装：嵌入式仪表盘安装(垂直仪表盘)，卡条式固定架。允许向后最大倾斜30°，左右水平。
仪表尺寸：144×144×240mm；开孔尺寸：138×138mm；仪表盘厚度：2-6mm
输入部分
输入点数据和测量周期
|
型号 |
输入 |
测量周期 |
记录间隔时间 |
|
NSR302 |
2 |
250ms（刷新周期为1s） |
1-240s |
|
NSR304 |
4 |
500ms（刷新周期为1s） |
|
NSR306 |
6 |
1s
（刷新周期为1s） |
|
NSR308 |
8 |
|
NSR312 |
12 |
输入种类及测量量程、精度：
|
输入种类 |
量程 |
测量量程 |
精度 |
|
DVC |
0~20mV |
-9999~99999 |
±0.1% |
|
0~100mV |
-9999~99999 |
±0.1% |
|
0~5V |
-9999~99999 |
±0.1% |
|
1~5V |
-9999~99999 |
±0.1% |
|
DCI |
0~100mA |
-9999~99999 |
±0.2% |
|
4~20mA |
-9999~99999 |
±0.2% |
|
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
100.0~1768.0℃ |
±2℃ |
|
B |
0~1820.0℃ |
±2℃ |
|
K |
-50.0~1372.0℃ |
±2℃ |
|
E |
-50.0~1000.0℃ |
±2℃ |
|
J |
-50.0~1200.0℃ |
±2℃ |
|
T |
-199.90~320.00℃ |
±2℃ |
|
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
|
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
|
DI |
DCV输入
（TTL） |
OFF：2.4V以下
ON：2.4V以上 |
|
接点输入 |
接点：on/off |
|
频率 |
0－15KHZ |
0~99999 |
±1 |
（标准运行条件：23±2℃,55±10%RH，电源电压90～260VAC，电源频率50/60Hz±1%,预热30分钟以上，振动等对仪器动作无影响的状态下的性能）
冷端补偿：可采用仪表内置补偿温度、直接设置补偿温度、或指定通道值进行补偿。
冷端补偿精度：S、B、Wre型：±1℃；K、J、E、T型： ±1℃（0℃或以上测量时）
最大输入电压：2VDC或以下的电压量程及热电偶:±10VDC（连续）；6VDC或以下的电压量程:±50VDC（连续）
输入阻抗：2VDC或以下的电压量程及热电偶：10MΩ或以上；6VDC或以下的电压量程：约1MΩ
输入外部阻抗：DC电压，热电偶输入：2KΩ或以下；RTD输入：1线10Ω以下（三线应相等）
输入偏置电流：10nA或以下
共模最大干扰电压：250V AC rms(50/60 Hz)
共模抑制比（CMRR）：120dB(50/60Hz±0.1%,500Ω不平衡，负端－接地端)
串模抑制比（NMRR）： 40Db(50/60 Hz±0.1%)
通道间最大干扰电压： 250VAC rms （50/60 Hz）
通道间干涉：120dB(输入外部个部阻抗500Ω，输入到其它通道的电压为60V)
输出部分
模拟量输出：
电流：0~10mA（负载≤750Ω）；4~20mA（负载≤500Ω）
电压：0~5V（负载≥250KΩ）；1~5V（负载≥250KΩ）
开关量输出：
继电器触点容量：AC250V/5A或DC30V/5A（阻性负载）；SSR输出—400V/0.05A；SSR输出—5~24V/0.05A
馈电输出：DC24V/25mA (隔离型限流输出)
显示部分
显示器：5.6”TFT蓝屏LCD（320×240点）；曲线/棒图显示颜色：蓝色
背景色：白色。
显示种类：测量数据显示（曲线显示，数字显示，棒图显示），总览显示，一览显示（当前报警一览，报警
历史记录一览，仪表配置信息一览），历史追忆显示、流量屏显示、掉电记录显示。
曲线显示：
画面组数：最多6组
每组通道数：最多4个通道
波形更新周期：同记录间隔时间
标尺数：4－12等分
其它信息显示：数值显示，栅格，当前时间，记录光标，时标、工位号、工程单位、通讯状态、
断偶状态。
数字显示：
画面通道数：双通道或全通道
更新率： 1秒
显示内容：测量值，工位号，单位，报警状态，当前时间
总览显示：
更新率：1秒
显示内容：所有通道测量值和报警状态
一览显示：
显示种类：报警一览，信息一览，报表一览（带流量功能仪表）等
流量屏显示：显示内容：流量信号检测值、补偿温度值、补偿压力值，以及这三个变量的变化趋势曲线。
瞬时流量值、瞬时热能值 累积流量值、累积热能值 累积范围：0－99999999.999
报表显示：显示种类：月报表，日报表，班报表（每天最多分4个班）
掉电记录显示：显示内容：掉电次数、掉电总累计时间、最后96次的停电记录。
记录间隔
1秒——4分钟之间以秒为单位共240档可供选择。每个通道可分别设置
报警功能
设定功能：每个通道最多可以设定4个报警
报警种类：上/下限，可设延迟报警时间（0-7s，对所有通道有效）
显示：报警发生后在数据显示部分显示状态（报警种类），也可设置自动切换到当前报警一览显示画面。
保存：保存信息： 报警产生/解除时间，报警种类，报警点；保存记录数：最多保存最新的120条信息
音响报警：可设置报警蜂鸣输出，也可控制继电器输出驱动外部音响。
输出：继电器输出点数：2、4或8、12
动作：励磁/非励磁，保持/非保持
通信功能
媒体：RS-232/RS-485
协议：MODBUS 或 SR-BUS
电源
额定电源电压：220VAC +10-15％
使用电源电压范围：90～260 VAC
额定电源频率：50～60 Hz
功耗：< 25W
环境温度：0～50℃
环境湿度：20～80% RH（5～40℃）
报警继电器接点输出（/J0-/J12）
功能：报警时从背面进行继电器输出。
输出：0-12路常开触点。
特殊定制：0-6路常开和常闭触点。
继电器接点容量：30VDC/5A（电阻负载），250VAC（50/60Hz）/5A
输出形式：NO－C－NC（可选择励磁/非励磁，AND/OR，保持/非操持）
串行口通信（/C2，/C3）
功能：通过主机进行控制和设定，将数据输出到主机。
媒体：符合EIA RS－232（/C2）或RS－485（2线）（/C3）
协议：专用协议或Modbus RTU协议
同步方式：起/停同步式
通信方式（RS-485）：2线式半双工多点连接；（1：N，N＝1～32）
传输速度：1200,2400,4800,9600,19200,38400,57600bps
数据长度：8 bits
停止位：1bit
奇偶校验：无
最远通信距离：1.2km(RS-485)
通信模式：专用协议的输入输出是ASCII码，MODBUS协议是二进制方式。
Modbus通信：动作方式：RTU SLAVE
压紧输入端子（/H2）
输入端子采用压紧输入端子
运算功能
非采集通道可进行运算（＋、－、×、÷），还可以在运算通道进行曲线/数字显示记录。
24VDC变送器用电源输出（/P1-/P6）
输出电压：22.8～25.2VDC(额定负载电流时)
额定输出电流：4～20mA
最大输出电流：25 mADC(隔离型限流输出)；60mADC(特殊定制)
允许导线电阻：RL＜（17.8变送器最小动作电压）/0.02A（不含250Ω负载分流电阻的电压降）
最大接线长度：2km（使用CEV电缆时）
绝缘电阻：输出－本体接地之间，20MΩ或以上（500VDC）
耐电压：输出－本体接地之间：500VAC（50/60Hz；i＝10mA）；1分钟
跨接输出端子：500VAC（50/60Hz；i＝10mA）；1分钟
打印功能
可外接面板式、台式微型打印机或带串口输出的宽行打印机(如LQ-300K)，打印历史数据或曲线。
屏保功能：可设置在连续无按键一定时间后，关闭或调暗屏幕显示，以延长液晶屏的使用寿命。
按任意键即可恢复正常屏幕显示。
语 言：中文(简体或繁体)
重 量：约2700g
存储功能：测量数据：4bytes/1个数据
记录数据：4bytes/1个通道记录点(记录相应间隔时间内出现的最大、最小值)
存储容量：64Mbit (最大192Mbit)

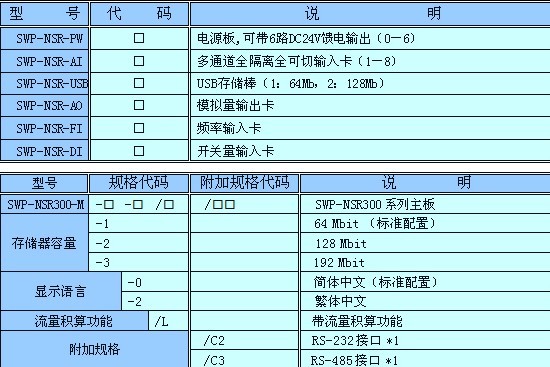

四、产品选型表
*1 不能同时指定/C2、/C3，使用微型打印机时，必须配置RS-232接口 。
*2 当选配模拟量输出或频率输入功能时（两者只能选一项），全可切输入通道最多允许配置8路。
如：SWP-NSR306-2-0/L/J4/C2 表示外形尺寸144*144*240 的6路简体中文版SWP-NSR300系列蓝屏流量积算无纸记录仪，带4个继电器常开触点输出，带RS-232通讯接口，配置128Mbit内存。
扩展I/O卡及其它配
|
