产品名称：
|
液位容积控制仪
|
|
型 号：
|
SWP-HK801 SWP-HK803 SWP-HK901 SWP-HK903
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
|
SWP-LED液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。 |
|
一、主要特点 |
|
1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可精确到小数点后三位（0.001）进行容积显示。 |
|
2、 查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。 |
|
二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图） |
|
型号 |
SWP-HK80系列 |

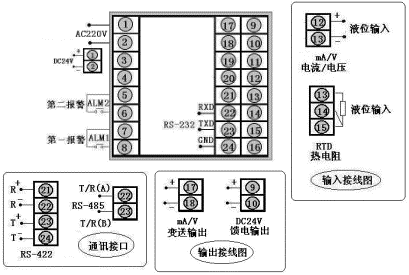

接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-HK90系列 |

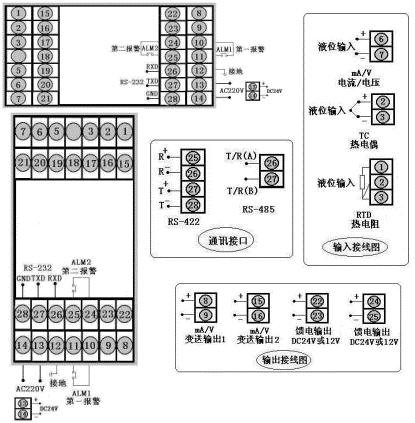

接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g |
| |
|
★HK80系列与HE80系列接线端子序列号定义不同 |
|
三、 SWP-LED液位<=>容积控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP - HK |
□□□- □□-□□ - □□ -□ -□ -□ |
5位+8位液位<=>容积控制 |
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横式）80×160mm（竖式） |
|
96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
通讯方式 |
□ |
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
参见"控制输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
|
|
无控制（或报警，可省略） |
|
上限控制（或报警） |
|
下限控制（或报警） | |
|
第二报警方式 |
|
|
|
|
|
无控制（或报警，可省略） |
|
上限控制（或报警） |
|
下限控制（或报警） | |
|
馈电输出 |
|
|
|
|
|
供电方式 |
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
|
★ 输入类型：（出厂默认值） |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
|
A |
4～20 mA |
-1999～99999d |
D |
0～5 V |
-1999～99999d |
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0～10 mA |
-1999～99999d |
L |
电 阻 |
-1999～99999d |
|
C |
1～5 V |
-1999～99999d |
R |
用户特定 |
全 量 程 | |
|
★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ 型号举例： |
|
①SWP-HK801-22-A-NN |
|
无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。 |
|
②SWP-HK903-81-A-HL-P |
|
带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。 |
|
|
|
