SWP-B801-01-23-N壁挂式大屏幕数显仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高
度亮、大尺寸 LED 数码管。
SWP-B801-01-23-N壁挂式大屏幕数显仪，适用于大车间，远距离观测场所，可对温度、压力、液位、速度、频率等测量信号进行数字测量显
示控制，使测量值更为清晰。
|

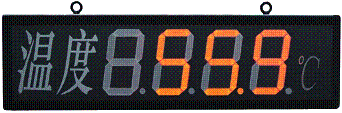

一、仪表外形 |
|
|
| 型号 |
|
|
仪表外形 |
 |
|
|
仪表尺寸 :1170 × 290 × 76mm
重 量 :6Kg |
|
|

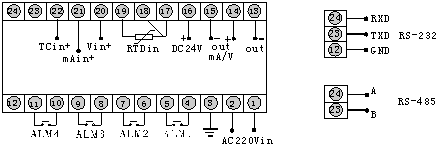

接
线
图 |
| |
|
二、 SWP-B 系列壁挂式大屏幕显示控制仪 |
|
型 号 |
代 码 说 明 |
|
SWP-B |
□ □□- □ □ - □□ - □ □ □ □ |
系列壁挂式大屏幕显示控制仪 |
|
外形尺寸 |
80
40 |
|
|
|
|
|
|
|
|
1170 290mm(8 英寸数码管 ) 用户特殊定制 |
|
控制作用 |
1
3
4 |
|
|
|
|
|
|
|
测量显示
三位式控制 四限控制或四限报警输出( P 21 注 2 ) |
|
通讯方式 |
□ |
|
|
|
|
|
|
参见“通讯方式”(第 17 页) |
|
输出方式 |
□ |
|
|
|
|
|
参见“控制输出方式”(第 17 页) |
|
输入类型 |
□□ |
|
|
|
|
参见“输入类型”(下页) |
|
第一报警方 式 |
N
H
L |
|
|
|
无报警(可省略)
上限控制 / 报警(四限控制 / 报警 2H )( P 21 注 2 ) 下限控制 / 报警(四限控制 / 报警 2L )( P 21 注 2 ) |
|
第二报警方 式 |
N
H
L |
|
|
无报警(可省略)
上限控制 / 报警(四限控制 / 报警 2H )( P 21 注 2 ) 下限控制 / 报警(四限控制 / 报警 2L )( P 21 注 2 ) |
|
馈电输出 |
P |
|
DC24V 馈电输出 |
|
供电方式 |
W
T |
DC24V 供电 AC220V 供电 | |
|
|
系列型号：
SWP-B801-20-01-N SWP-B801-20-02-N SWP-B801-20-03-N SWP-B801-20-04-N
SWP-B801-22-05-N SWP-B801-23-06-N SWP-B801-24-07-N SWP-B801-02-08-N
SWP-B801-22-09-N SWP-B801-22-10-N SWP-B801-02-12-N SWP-B801-22-11-N
SWP-B801-24-13-N SWP-B801-24-15-N SWP-B801-24-16-N SWP-B801-24-14-N
SWP-B801-80-17-N SWP-B801-80-18-N SWP-B801-80-19-N SWP-B801-80-20-N
SWP-B801-83-21N SWP-B801-82-22-N SWP-B801-82-23-N SWP-B801-86-08-N
SWP-B801-84-03-HL SWP-B801-84-08-HL SWP-B801-84-12-HL SWP-B801-84-14-HL
SWP-B803-01-03-HL SWP-B803-01-08-HL SWP-B803-01-12-HL SWP-B803-01-14-HL
SWP-B803-01-04-HL SWP-B803-01-09-HL SWP-B803-01-13-HL SWP-B803-01-23-HL
SWP-B803-02-02-HL SWP-B803-02-10-HL SWP-B803-02-12-HL SWP-B803-02-23-HL
SWP-B803-04-03-HL SWP-B803-04-08-HL SWP-B803-04-12-HL SWP-B803-04-14-HL
SWP-B803-20-03-HL SWP-B803-20-08-HL SWP-B803-20-12-HL SWP-B803-20-23-HL
SWP-B803-21-03-HL SWP-B803-21-08-HL SWP-B803-21-12-HL SWP-B803-21-14-HL
SWP-B803-22-03-HL SWP-B803-22-08-HL SWP-B803-22-12-HL SWP-B803-22-14-HL
SWP-B803-24-03-HL SWP-B803-24-08-HL SWP-B803-24-12-HL SWP-B803-24-14-HL
SWP-B803-80-03-HL SWP-B803-80-08-HL SWP-B803-80-12-HL SWP-B803-80-14-HL-W
SWP-B803-81-03-HL SWP-B803-81-08-HL SWP-B803-81-12-HL SWP-B803-81-14-HL
SWP-B803-82-03-HL SWP-B803-82-08-HL SWP-B803-82-12-HL SWP-B803-82-14-HL
SWP-B803-84-03-HL SWP-B803-84-08-HL SWP-B803-84-12-HL SWP-B803-84-14-HL-T
SWP-B804-80-03-2H2L SWP-B804-80-08-2H2L SWP-B804-80-12-2H2L SWP-B804-80-14-2H2L
SWP-B804-01-04-2H2L SWP-B804-01-09-2H2L SWP-B804-01-13-2H2L SWP-B804-01-15-2H2L
SWP-B804-02-05-2H2L SWP-B804-02-07-2H2L SWP-B804-02-14-2H2L SWP-B804-02-16-2H2L
SWP-B804-04-06-2H2L SWP-B804-04-05-2H2L SWP-B804-04-15-2H2L SWP-B804-04-23-2H2L
SWP-B804-20-072H2L SWP-B804-20-04-2H2L SWP-B804-20-16-2H2L SWP-B804-20-12-2H2L
SWP-B804-21-08-2H2L SWP-B804-21-03-2H2L SWP-B804-21-17-2H2L SWP-B804-21-08-2H2L
SWP-B804-22-09-2H2L SWP-B804-22-02-2H2L SWP-B804-22-18-2H2L SWP-B804-22-09-2H2L
SWP-B804-24-10-2H2L SWP-B804-24-01-2H2L SWP-B804-24-19-2H2L SWP-B804-24-10-2H2L
SWP-B804-80-11-2H2L SWP-B804-80-18-2H2L SWP-B804-80-12-2H2L SWP-B804-80-03-2H2L
SWP-B804-81-12-2H2L SWP-B804-81-19-2H2L SWP-B804-81-12-2H2L SWP-B804-81-04-2H2L
SWP-B804-82-13-2H2L SWP-B804-82-20-2H2L SWP-B804-82-12-2H2L SWP-B804-82-12-2H2L
SWP-B804-84-23-2H2L SWP-B804-84-21-2H2L SWP-B804-84-20-2H2L SWP-B804-84-01-2H2L
