智能化64路巡检仪
|
|
型 号：
|
SWP-SSR-MD16 SWP-SSR-MD32
|
|
价 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
|
LCD-SSR-M智能化64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。 |
| 一、仪表特点 |
|
1、设计上吸纳了当今电脑的结构思路，硬件上采用内带快闪存储器的新型微处理器，软件上引入中文WINDOWS的
框架思路。 |
|
2、在人机操作与观察界面上都对传统的仪表做了挑战性的改革，以中文菜单引导组态操作，以集中或分页画面显示
各通道的测量及报警结果，简洁直观地给人以"智能"的感受。 |
|
3、可接受多达64路同类型或不同类型被测输入信号，根据用户设定要求完成从信号采集，数据显示，报警状态及数
据传送的全过程。 |
| 二、仪表主要技术参数 |
| 输入信号 |
| 模 拟 量 |
热 电 偶：标准热电偶--K、E、B、S、J、T、We等 |
| |
热 电 阻：标准热电阻--Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
| |
电 流：0～10mA、4～20mA |
| |
电 压：0～5V、 1～5V | |
| 输出信号 |
| 开关量输出 |
继电器输出--带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
| |
可控硅控制输出--SCR（可控硅过零触发脉冲）输出，400V/0.5A |
| |
固态继电器输出--SSR（固态继电器控制信号）输出，6～9V/0.05A（电压不可调） |
| 通讯输出 |
接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等 |
| |
波特率 --300 pbs～28.8 kbps 仪表内部自由设定 | |
| 特性 |
| 测量精度 |
测量显示精度：±0.2%FS±1字 或 0.5%FS±1字 |
| 频率转换精度 |
±1脉冲（LMS） 一般优于0.2％ |
| 测量范围 |
-1999 ------ 99999字 |
| 分 辨 率 |
±1字 |
| 显示方式 |
背光式大屏幕液晶（LCD）图形显示板 |
| |
显示内容可由汉字，西文，数字等组成。 |
| |
通过面板按键可完成画面翻页，LCD画面对比度/亮度调整等 |
| 控制/报警 |
报警画面指示，蜂鸣器提示，可选择继电器带回差ON/OFF输出 |
| 参数设定 |
中文菜单提示，面板按键设定或上位机通过通讯口设定，设定参数密码锁定 |
| 保护方式 |
设定参数永久保存，数据断电保存，内置 WATCHING DOG 电路 |
| 打印控制 |
直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232 |
| 打印精度 |
同仪表精度 | |
| 使用环境 |
| 环境温度 |
0～45℃ |
| 相对湿度 |
≤85RH 避免强腐蚀气体 |
| 供电电压 |
AC90～260V--开关电源 |
| 功 耗 |
≤15W | | |
| 三、仪表外形及接线图 |
| 型号 |
LCD-SSR-M 64路系列 |
| 仪表外形 |

仪表尺寸:144×144×220mm 开孔尺寸:137×137mm 重 量:1000g |
|
接
线
图 |
 | |
| 四、仪表输入箱接线图 |
 |

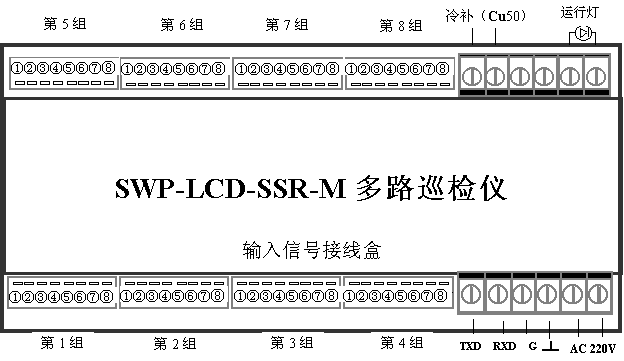

| ★ 第１组中①②③④对应的输入回路号为第1路；⑤⑥⑦⑧对应的输入回路号为第2路； |
| 第２组中①②③④对应的输入回路号为第3路；以此类推，最后为第16路。 |
| ★ 输入信号接线图 |
 |
| |
| |
| |

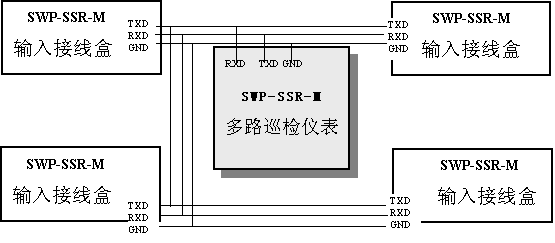

| ★ 仪表与输入盒的连接 |
 |
|

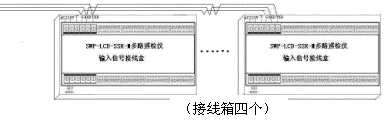

★ 每一接线盒最多可接32路输出信号，每台仪表主机最多可接4个接线盒--128路输出。
|
| 五、LCD-SSR-M 64路巡检仪型谱表 |
| 型 号 |
代 码 |
说 明 |
| LCD-SSR |
□ □ □□- □ □ - □□ - □ □ |
大屏幕带背光液晶显示仪表 |
| 仪表功能 |
M |
|
|
|
|
|
|
|
多通道巡回检测仪表 |
| 外形尺寸 |
8 |
|
|
|
|
|
|
144×144×220mm |
| 输入通道数 |
□□ |
|
|
|
|
|
参见"输入通道数" |
| 通讯方式 |
□ |
|
|
|
|
0:无通讯；2:RS-232；8:RS-485 |
| 输出方式 |
□ |
|
|
|
参见"输出方式" |
| 输入类型 |
□□ |
|
|
参见"输入类型" |
| 报警点数 |
□ |
|
0-128 |
| 供电方式 |
T |
220V供电 | |
| ★ 输入类型 |
| 代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
| 01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
| 02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
| 03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
| 04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
| 05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
| 06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
| 07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
| 08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
| ★ 全切换输入分度号表 |
| 仪表编程代码 |
输入类型 |
仪表编程代码 |
输入类型 |
仪表编程代码 |
输入类型 |
仪表编程代码 |
输入类型 |
仪表编程代码 |
输入类型 |
| 01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5 V开方 |
| 02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5 V开方 |
| 03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20mA开方 |
|
|
| 04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
|
| |
| ★ 输入通道数 |
| 选型代码 |
16 |
32 |
48 |
64 |
| 控制作用 |
16路输入 |
32路输入 |
48路输入 |
64路输入 | |
| ★ 输出方式 |
| 选型代码 |
0 |
1 |
2 |
3 |
4 |
| 报警方式 |
无继电器输出 |
统一报警输出 |
分别上、下限报警输出 |
上限或下限报警输出 |
特殊规格（请注明） | |
| 注：特殊规格： SSR――固态继电器输出 SCR――可控硅过零触发脉冲输出 |
| ★ 型号举例： |
| LCD-SSR-M816-22-09-16-T |
|
16路输入通道，通讯方式为RS－232，输出方式为分别上、下限报警输出，输入类型为PT100.1，报警输出点数为16，
供电方式为开关电源。 |
|
|
|
