DY2000智能光柱显示仪表技术参数说明
主要特点
1、显示形式为101线光柱显示，直观醒目。
2、光柱上、下限报警值由按键直接设定。

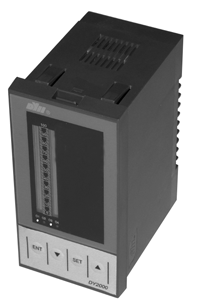

仪表外形
(80x160x115)mm
型谱
|
型 谱 |
说 明 |
|
DY |
大延牌智能型仪表 |
|
|
2 |
SMT+开关电源(AC:85V-265V 50Hz) |
|
|
1 |
宽×高×深：(160×80×115)mm |
|
2 |
(80×160×115)mm |
|
|
G |
光柱显示 |
|
|
0 |
光柱显示（无输出） |
|
2 |
光柱显示带上下限报警 |
|
|
5 |
适配直流0-10mA输入 |
|
6 |
适配直流(4-20)mA输入 |
|
7 |
适配直流0-5V输入 |
|
8 |
适配直流(1-5)V输入 |
|
9 |
用户特殊要求的分度号 |
|
|
1 |
单路单光柱 |
|
2 |
双路双光柱 |
|
3 |
单路双光柱 |
|
|
|
缺省为AC220V供电 |
|
D |
DC24V供电 |
|
|
|
缺省为无附加DC24V馈电电源输出 |
|
P |
附加DC24V馈电电源输出 |
主要技术参数
1.使用条件：环境温度 0～50℃；相对湿度≤85％
工作电压 交流220V或直流24V
电源频率 (50±2.5)Hz
2.基本误差：光柱显示为1％F.S±scale
3.输入特性：0～10mA，(4～20)mA：Ri≤250Ω
(1～5)V，0～5V：Ri≥500kW
4.输出特性：继电器输出，常开触点3A/220V AC或3A/24V DC；常闭触点1A/220V AC或1A/24V DC
5.显示方式：101线LED光柱
6.外形尺寸：横形160mm×80mm×80mm；竖形80 mm×160 mm×80mm
7.开孔尺寸：横形152+1.0 mm×76+0.74 mm；竖形76+0.74 mm×152+1.0 mm
8.重量：<1Kg
9.安装方式：卡入式盘装
1.单路单光柱 2.双路双光柱 3.单路双光柱
面板显示说明以及接线图

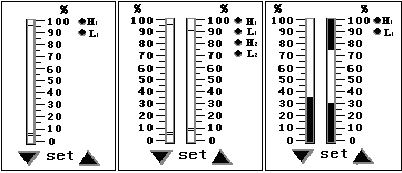

DY2000系列光柱仪表面板，示意见图1。光柱有效显示线数为101线。
1. 光柱柱长101mm，柱宽4.5mm。
2. 每条光柱分别指示每路的上、下限设定值和测量值：测量值为亮段柱，上限设定值为一条亮线，
下限设定值为双亮线（暗区）或一暗线（亮区）。
3. 当测量值超过上限设定值时，超出部分闪烁；当测量值低于下限设定值时，亮柱闪烁。
4. H1灯、L1灯分别为第一路上、下限报警指示灯；H2灯、L2灯分别为第二路上、下限报警指示灯。
5. 当DDZ－Ⅲ型信号（4～20）mA或(1～5)V断线时，整条光柱闪烁。
