DY2000智能变送控制数字/光柱显示仪表技术参数说明
主要特点
1、具有控制仪表的所有特点。
2、可由面板光柱显示变送的比例值。
3、(4～20)mA或(1～5)V变送输出。
仪器外形
|
(160x80x115)mm |
(48x96x112)mm |
(80x1160x115)mm |
(96x96x112)mm |
形 谱
|
型 谱 |
说 明 |
|
DY |
大延牌智能型仪表 |
|
|
2 |
SMT+开关电源(AC:85V-265V 50/60Hz) |
|
|
1 |
宽×高×深：(160×80×115) mm |
|
2 |
(80×160×115) mm |
|
4 |
(48×48×100) mm * |
|
6 |
(96×48×112) mm |
|
7 |
(72×72×100) mm * |
|
8 |
(48×96×112) mm |
|
9 |
(96×96×112) mm |
|
|
B |
变送控制+位式控制 |
|
GB |
变送控制+位式控制+单光柱 * |
|
|
0 |
报警(02)+报警(03)+(4-20)mA变送输出(04) |
|
1 |
报警(02)+报警(03)+(1-5)V变送输出(04) |
|
2 |
上限报警（O1）+报警（O2）+报警（O3）+（4-20）mA变送输出（O4） |
|
3 |
上限报警（O1）+报警（O2）+报警（O3）+(1-5)V变送输出（O4） |
|
4 |
通讯（O1）+报警（O2）+报警（O3）+（4-20）mA变送输出（O4） |
|
5 |
通讯（O1）+报警（O2）+报警（O3）+(1-5)V变送输出（O4） |
|
9 |
用户特殊要求的输出 |
|
|
0 |
输入信号类型由用户自由选择 |
|
1 |
适配K B J E T R分度号 |
|
2 |
适配Pt100、Cu50分度号 |
|
3 |
适配霍尔变送器mV |
|
4 |
适配远传压力(30-350)Ω |
|
6 |
适配(4-20)mA 输入,量程自由设定 |
|
8 |
适配(1-5)V输入,量程自由设定 |
|
9 |
用户特殊要求的分度号 |
|
|
|
缺省为AC220V供电 |
|
D |
DC24V供电 |
|
|
|
缺省为无附加DC24V馈电电源输出 |
|
P |
附加DC24V馈电电源输出 |
|
|
|
缺省为不带串行通讯接口 |
|
2 |
RS232 串行通讯接口 |
|
4 |
RS485串行通讯接口(带隔离) |
|
|
M |
Modbus协议 |
* (48×48×100)mm、(72×72×100)mm规格，订货时请向厂家咨询。
*报警（O2）、报警（O3）用户可自行组态为上限报警或下限报警。
*光柱的仪表仅有两种外型尺寸：（160×80×115）mm、(80×160×115)mm
*特殊要求请与厂家联系

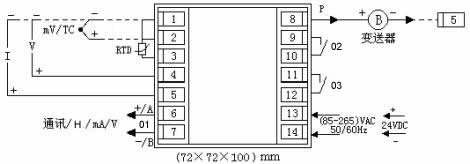

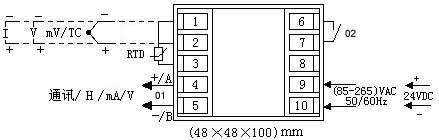

仪表接线图
(60×80×115)mm (80×160×115)mm (96×96×112)mm (96×48×112)mm (48×96×112)mm
