FX1N系列
FX1S系列
三菱PLC-FX1S系列PLC把优良的特点都融合进一个很小的控制器中。FX1S适用于最小的封装，提供多达30个I/O，并且能通过串行通信传输数据，所以它能用在紧凑型PLC不能应用的地方。
三菱PLC-FX1S系列选型表
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸
mm(英寸)
(宽)*(厚)*(高) |
|
数目 |
类型 |
数目 |
类型 |
|
FX1s-10MR-001 |
10 |
6 |
漏型 |
4 |
继电器 |
60*75*90
(2.4*3.0*3.5) |
|
FX1s-10MT |
晶体管 |
|
FX1s-14MR-001 |
14 |
8 |
漏型 |
6 |
继电器 |
60*75*90
(2.4*3.0*3.5) |
|
FX1s-14MT |
晶体管 |
|
FX1s-20MR-001 |
20 |
12 |
漏型 |
8 |
继电器 |
75*75*90
() 3.0*3.0*3.5 |
|
FX1s-20MT |
晶体管 |
|
FX1s-30MR-001 |
30 |
16 |
漏型 |
14 |
继电器 |
100*75*90
(3.0*3.0*3.5) |
|
FX1s-30MT |
晶体管 |
|
项目 |
规格 |
备注 |
|
运转控制方式 |
通过储存的程序周期运转 |
|
I/O控制方法 |
批次处理方法(当执行END指令时) |
I/O指令可以刷新 |
|
运转处理时间 |
基本指令：0.55至0.7µs
应用指令：3.7至几百µs |
|
编程语言 |
逻辑梯形图和指令清单 |
使用步进梯形图能生成SFC类型程序 |
|
程式容量 |
内置2K步EEPROM |
存储盒(FX1n-EEPROM-8L)可选 |
|
指令数目 |
基本顺序指令：27
步进梯形指令：2
应用指令：85 |
最大可用167条应用指令，包括所有的变化 |
|
I/O配置 |
最大总I/O由主处理单元设置 |
|
辅助继电器
(M线圈) |
一般 |
384点 |
M0至M383 |
|
锁定 |
128点(子系统) |
M384至M511 |
|
特殊 |
256点 |
M8000至M8255 |
|
状态继电器
(S线圈) |
一般 |
128点 |
S0至S127 |
|
初始 |
10点(子系统) |
S0至S9 |
|
定时器(T) |
100毫秒 |
范围：0至3276.7秒63点 |
T0至T55 |
|
10毫秒 |
范围：0至327.67秒31点 |
当特殊M线圈工作时T32至T62 |
|
1毫秒 |
范围：0.001至32.767秒1点 |
T63 |
|
计数器(C) |
一般 |
范围：1至32767数16点 |
C0至C15
类型：16位增计数器 |
|
锁定 |
范围：1至32767数16点 |
C16至C31
类型：16位增计数器 |
|
高速计数器
(C) |
单相 |
范围：-2147483648至+2147483647数
FX0：选择多达4个单相计数器，组合计数器频率不大于2KHz。
FX0s：当使用多个单相计数器时，频率和必须不大于14KHz。只允许单、双相高速计数器同时使用。当使用双相计数器时，最大记数速度必须大于14KHz，计算为(记数边数为5时，2ph计数器速度)+1ph计数器速度。 |
C235至C238
4点(注意C235被锁定) |
|
单相c/w起始
停止输入 |
C241(锁定)、C242和C244(锁定)3点 |
|
双相 |
C246、C247和C249(都锁定)3点 |
|
A/B相 |
C251、C252和C254(都锁定)3点 |
|
数据寄存器
(D) |
一般 |
128点 |
D0至D127
类型：32位元件的16位数据存储寄存器对 |
|
锁定 |
128点 |
D128至D255
类型：32位元件的16位数据存储寄存器对 |
|
外部调节 |
范围：0至255 2点 |
通过外部设置电位计间接输入D8013或D8030&D803114数据 |
|
特殊 |
256点(包含D8030，D8031) |
从D8000至D8255
类型：16位数据存储寄存器 |
|
变址 |
16点 |
V和Z
类型：16位数据存储寄存器 |
|
指标
(P) |
用于CALL |
64点 |
P0至P64 |
|
|
用于中断 |
6点 |
100*至130*
(上升触发*=1，下降触发*=0) |
|
嵌套层次 |
用于MC和MRC时8点 |
N0至N7 |
|
常数 |
十进位K |
16位：-32768至+32768
32位：-2147483648至+2147483647 |
|
十六进位H |
16位：0000至FFFF
32位：00000000至FFFFFFFF
|
FX3U系列
FX3U系列 PLC可编程控制器
● 第三代微型可编程控制器
● 内置高达64K大容量的RAM存储器
● 内置业界最高水平的高速处理0.065μS/基本指令
● 控制规模:16~384(包括CC-LINK I/O)点
● 内置独立3轴100kHz定位功能(晶体管输出型)
● 基本单元左侧均可以连接功能强大简便易用的适配器
-
三菱PLC-FX3U系列 选型
|
PLC型号 |
点数 |
|
FX3U-16MR/ES-A |
内置8入/8出(继电器)，AC电源 |
|
FX3U-32MR/ES-A |
内置16入/16出(继电器)，AC电源 |
|
FX3U-48MR/ES-A |
内置24入/24出(继电器)，AC电源 |
|
FX3U-64MR/ES-A |
内置32入/32出(继电器)，AC电源 |
|
FX3U-80MR/ES-A |
内置40入/04出(继电器)，AC电源 |
|
FX3U-128MR/ES-A |
内置64入/64出(继电器)，AC电源 |
|
FX3U-16MT/ES-A |
内置8入/8出(晶体管漏型)，AC电源 |
|
FX3U-32MT/ES-A |
内置16入/16出(晶体管漏型)，AC电源 |
|
FX3U-48MT/ES-A |
内置24入/24出(晶体管漏型)，AC电源 |
|
FX3U-64MT/ES-A |
内置32入/32出(晶体管漏型)，AC电源 |
|
FX3U-80MT/ES-A |
内置40入/04出(晶体管漏型)，AC电源 |
|
FX3U-128MT/ES-A |
内置64入/64出(晶体管漏型)，AC电源 |
|
FX3U-16MR/DS |
内置8入/8出(继电器)，AC电源 |
|
FX3U-32MR/DS |
内置16入/16出(继电器)，DC电源 |
|
FX3U-48MR/DS |
内置24入/24出(继电器)，DC电源 |
|
FX3U-64MR/DS |
内置32入/32出(继电器)，DC电源 |
|
FX3U-80MR/DS |
内置40入/04出(继电器)，DC电源 |
|
FX3U-16MT/DS |
内置8入/8出(晶体管漏型)，AC电源 |
|
FX3U-32MT/DS |
内置16入/16出(晶体管漏型)，DC电源 |
|
FX3U-48MT/DS |
内置24入/24出(晶体管漏型)，DC电源 |
|
FX3U-64MT/DS |
内置32入/32出(晶体管漏型)，DC电源 |
|
FX3U-80MT/DS |
内置40入/04出(晶体管漏型)，DC电源 |
|
FX3U-16MT/DSS |
内置8入/8出(晶体管源型)，DC电源 |
|
FX3U-32MT/DSS |
内置16入/16出(晶体管源型)，DC电源 |
|
FX3U-48MT/DSS |
内置24入/24出(晶体管源型)，DC电源 |
|
FX3U-64MT/DSS |
内置32入/32出(晶体管源型)，DC电源 |
|
FX3U-80MT/DSS |
内置40入/04出(晶体管源型)，DC电源 |
|
FX3U-16MT/ESS |
内置8入/8出(晶体管源型)，AC电源 |
|
FX3U-32MT/ESS |
内置16入/16出(晶体管源型)，AC电源 |
|
FX3U-48MT/ESS |
内置24入/24出(晶体管源型)，AC电源 |
|
FX3U-64MT/ESS |
内置32入/32出(晶体管源型)，AC电源 |
|
FX3U-80MT/ESS |
内置40入/04出(晶体管源型)，AC电源 |
|
FX3U-128MT/ESS |
内置64入/64出(晶体管源型)，AC电源 |
|
FX3G-14MR/ES-A |
内置8入/6出(继电器)，AC电源 |
|
FX3G-24MR/ES-A |
内置14入/10出(继电器)，AC电源 |
|
FX3G-40MR/ES-A |
内置24入/16出(继电器)，AC电源 |
|
FX3G-60MR/ES-A |
内置36入/24出(继电器)，AC电源 |
|
FX3G-14MT/ES-A |
内置8入/6出(继电器)，DC电源 |
|
FX3G-24MT/ES-A |
内置14入/10出(继电器)，DC电源 |
|
FX3G-40MT/ES-A |
内置24入/16出(继电器)，DC电源 |
|
FX3G-60MT/ES-A |
内置36入/24出(继电器)，DC电源 |
|
FX3G-14MT/ESS |
内置8入/6出(晶体管)，AC电源 |
|
FX3G-24MT/ESS |
内置14入/10出(晶体管)，AC电源 |
|
FX3G-40MT/ESS |
内置24入/16出(晶体管)，AC电源 |
|
FX3G-60MT/ESS |
内置36入/24出(晶体管)，AC电源 |
|
FX3UC-16MT/D |
内置8入(漏型)/8出(晶体管漏型)，DC电源 |
|
FX3UC-32MT/D |
内置16入(漏型)/16出(晶体管漏型)，DC电源 |
|
FX3UC-64MT/D |
内置24入(漏型)/24出(晶体管漏型)，DC电源 |
|
FX3UC-96MT/D |
内置48入(漏型)/48出(晶体管漏型)，DC电源 |
|
FX3UC-16MT/DSS |
内置8入(源型/漏型)/8出(晶体管漏型)，DC电源 |
|
FX3UC-32MT/DSS |
内置16入(源型/漏型)/16出(晶体管漏型)，DC电源 |
|
FX3UC-64MT/DSS |
内置32入(源型/漏型)/32出(晶体管漏型)，DC电源 |
|
FX3UC-96MT/DSS |
内置48入(源型/漏型)/48出(晶体管漏型)，DC电源 |
|
FX3UC-32MT/LT |
内置16入/16出，DC电源,内置CC-Link/LT主站功能 |
|
FX3UC-33MT/LT-2 |
内置16入/16出，DC电源,内置CC-Link/LT主站功能 |
|
FX3U-232-BD |
RS232串行通信扩展板，1通道 |
|
FX3U-422-BD |
RS422串行通信扩展板，1通道 |
|
FX3U-485-BD |
RS485串行通信扩展板，1通道 |
|
FX3U-CNV-BD |
FX3U特殊适配器转换扩展板 |
|
FX3U-USB-BD |
USB通信扩展板(适用于FX系列PLC) |
|
FX3G-232-BD |
RS232串行通信扩展板，1通道 |
|
FX3G-422-BD |
RS422串行通信扩展板，1通道 |
|
FX3G-485-BD |
RS485串行通信扩展板，1通道 |
|
FX3G-CNV-ADP |
FX3U特殊适配器转换扩展板 |
|
FX3G-2AD-BD |
模拟量输入扩展板，2通道 |
|
FX3G-1DA-BD |
模拟量输入扩展板，1通道 |
|
FX3G-8AV-BD |
8点模拟电位器扩展板 |
|
FX3U-4AD-ADP |
4通道模拟量输入特殊适配器 |
|
FX3U-4DA-ADP |
4通道模拟量输出特殊适配器 |
|
FX3U-3A-ADP |
3通道模拟量特殊适配器 |
|
FX3U-4AD-TC-ADP |
4通道温度特殊适配器 |
|
FX3U-4AD-PT-ADP |
4通道温度特殊适配器 |
|
FX3U-4AD-PTW-ADP |
4通道温度特殊适配器 |
|
FX3U-4AD-PNK-ADP |
4通道温度特殊适配器 |
|
FX3U-4HSX-ADP |
4通道高速输入特殊适配器 |
|
FX3U-4HSY-ADP |
2通道高速输出特殊适配器 |
|
FX3U-232ADP |
RS232特殊适配器 |
|
FX3U-233ADP-MB |
RS232特殊适配器 |
|
FX3U-485ADP |
RS485特殊适配器 |
|
FX3U-485ADP-MB |
RS485特殊适配器 |
|
FX3U-1PSU-5V |
FX3U系列扩展板电源 |
|
DX3U-4AD |
4通道AD |
|
DX3U-4DA |
4通道DA |
|
DX3U-20SSC-H |
SSC-NET模块 |
|
DX3UC-1PS-5V |
FX3U系列扩展板电源 |
|
DX3UC-4AD |
4通道AD |
|
DX3U-64CCL |
CC LINK单元 |
|
FX3U-FLROM-16 |
16K内存盒 |
|
FX3U-FLROM-64 |
64K内存盒 |
|
FX3U-FLROM-64L |
64K程序传送单元 |
|
FX3U-7DM |
显示单元 |
|
FX3U-7DM-HLD |
显示单元支架 |
|
FX3U-32BL |
电池 |
|
FX3U-EEPROM-32L |
32K内存盒 |
|
FX3U-5DM |
显示单元 |
Q系列
Q系列三菱PLC模拟量输出模块高速、高精度地将CPU模块所赋予的数字量数据转换为模拟量信号，并输出到外部设备上。
| |
◆ Q系列三菱PLC模拟量输出模块产品型号
■ Q68DAV 8通道，数字-模拟转换：电压输出
■ Q68DAI 8通道，数字-模拟转换：电流输出
■ Q62DA 2通道，数字-模拟转换：电压/电流输出
■ Q62DA-FG 通道隔离 2通道，数字-模拟转换：电压/电流输出
■ Q64DA 4通道，数字-模拟转换：电压/电流输出
高速、高精度地将外部的电压或电流信号转换为数字量，并放入CPU的模块。测量范围在软件中完成。可进行偏置、增益的设置，并支持在线更换。使用方便。
| |
◆ Q系列三菱PLC模拟量输入模块产品型号
■ Q68ADV 8通道，模拟-数字转换：电压输入
■ Q62AD-DGH 通道隔离 2通道，电流输入
■ Q68ADI 8通道，模拟-数字转换：电流输入
■ Q64AD 4通道，模拟-数字转换：电压/电流输入
■ Q64AD-GH 通道隔离 4通道，模拟-数字转换：电压/电流输 | |

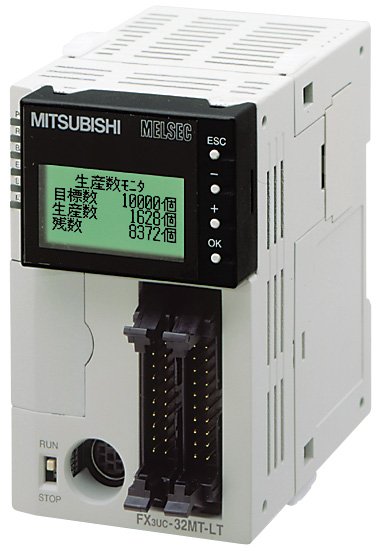

FX3UC系列
产品详细介绍
FX3UC
1、更快的CPU处理速度：0.065us/基本指令，更多数量的软元件
2、内置64K步大容量存储器(RAM)
3、内置了高性能的显示模块
可以显示英文、数字和日文汉字，最多能够显示：半角16个字符(全角8个字符)× 4行。在该模块上可以进行软元件的监控、测试，时钟的设定，存储器卡盒与内置RAM间程序的传送、比较等操作。另外，还可以将该显示模块从本体上拉出并安装在控制柜的面板上。
4、 新增了模拟量适配器，不占用系统点数，使用方便
5、 增强了通信功能，最多可以同时使用3个通信口(包括编程口)
6、内置独立3轴最高100kHz的定位功能，增加了新的定位指令：带DOG搜索的原点回归(DSZR)和中断单速定位(DVIT)，从而使得定位控制变得比以往更为强大。
7、内置6点同时100kHz的高速计数功能
8、内置了CC-Link/LT主站功能
FX2N系列
|
FX2n系列是FX系列PLC家族中最先进的系列。由于FX2n系列具备如下特点：最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、适合世界各国不同的电源以及满足单个需要的大量特殊功能模块，它可以为你的工厂自动化应用提供最大的灵活性和控制能力。 |
|
为大量实际应用而开发的特殊功能 |
|
开发了各个范围的特殊功能模块以满足不同的需要----模拟I/O，高速计数器。
定位控制达到16轴，脉冲串输出或为J和K型热电偶或Pt传感器开发了温度模块。
对每一个FX2n主单元可配置总计达8个特殊功能模块。 |
|
网络和数据通信 |
|
连接到世界上最流行的开放式网络 CC-Link，Profibus Dp和DeviceNet或者采用传感器层次的网络解决您的通信需要。 |
|
|
|
24V、400mA直流电源可用于外围设备，如传感器或其它元件。 | |
|
|
|
因为采用了优良的可维护性快速断开端子块，即使接着电缆也可以更换单元。 | |
|
|
|
在所有的FX2NPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。 | |
|
|
|
|
|
|
可以用输入滤波器平整输入信号(在基本单元中x000到x017)。 | |
|
|
|
|
|
|
|
|
|
|
|
|
远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据 | |
|
|
|
-

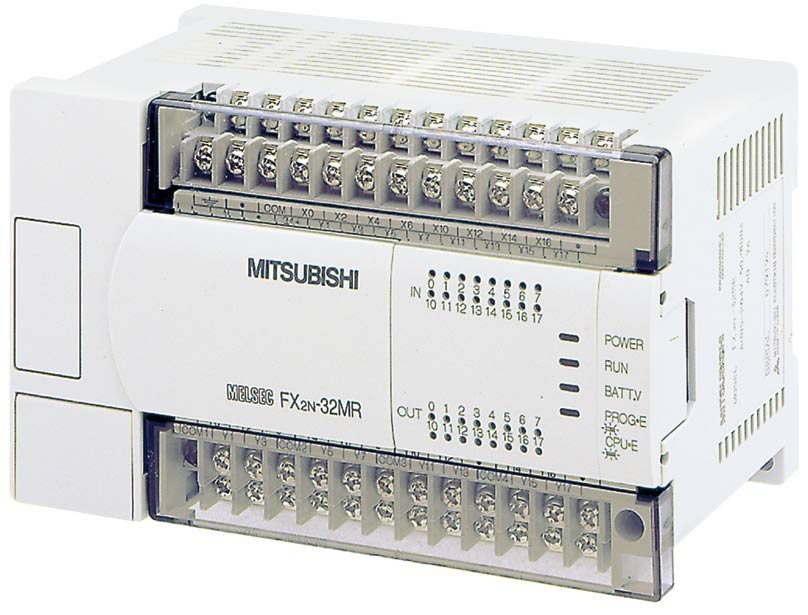

三菱PLC-FX2N系列
|
型号 |
I/O总数 |
输入 |
输出 |
尺寸
mm(英寸)
(宽)*(厚)*(高) |
|
数目 |
类型 |
数目 |
类型 |
|
FX2N-16MR-001 |
16 |
8 |
漏型 |
8 |
继电器 |
130*87*90
() |
|
FX2N-16MT |
晶体管 |
|
FX2N-32MR-001 |
32 |
16 |
漏型 |
16 |
继电器 |
150*87*90
(5.9*3.4*3.5) |
|
FX2N-32MT |
晶体管 |
|
FX2N-48MR-001 |
48 |
24 |
漏型 |
24 |
继电器 |
182*87*90
(7.2*3.4*3.5) |
|
FX2N-48MT |
晶体管 |
|
FX2N-64MR-001 |
64 |
32 |
漏型 |
32 |
继电器 |
220*87*90
(8.7*3.0*3.5) |
|
FX2N-64MT |
晶体管 |
|
FX2N-80MR-001 |
80 |
40 |
漏型 |
40 |
继电器 |
285*87*90
(11.2*3.4*3.5) |
|
FX2N-80MT |
晶体管 |
|
FX2N-128MR-001 |
128 |
64 |
漏型 |
64 |
继电器 |
350*87*90
(13.8*3.4*3.5) |
|
FX2N-128MT |
晶体管 |
