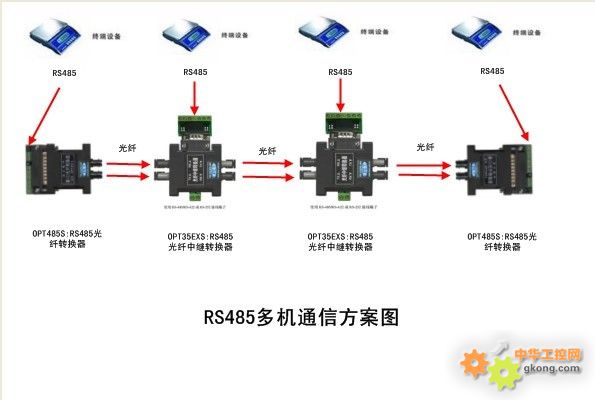

产品名称: RS485转光纤总线型方案图示
型  号: OPT35EX
价  格: 0.00
品  牌: 波士

收藏此产品     查看收藏
产品介绍:

OPT485 / OPT485S说明书


一、用途
     波士电子的RS-232/光纤转换器、RS-485/422/光纤转换器用于实现通信机器之间的光纤传输、延长通信距离。波士电子发明和首创了无须外接电源的RS-232/光纤转换器、是世界上最小的光纤转换器。由于采用光纤作为通信传输介质,具有高隔离电压、防电磁干扰、抗雷击等优点。波士光纤转换器广泛用于工业过程控制、分布数据采集等场合、特别适合电力系统自动化、交通控制等部门。

二、硬件安装
    OPT232-9型RS-232/多模光纤转换器外形为DB-9/DB-9转接盒大小,OPT232S-9型RS-232/单模光纤转换器外形为DB-9/DB-25转接盒大小,其中DB-9(孔座)一端直接插在PC机的DB-9芯RS-232针座上、只用到RXD、TXD、GND三根线即可,无须外接电源,使用一对ST光纤接头。
OPT232EX[S]型RS-232/光纤中继转换器的外形为DB-25/DB-25转接盒大小,使用两对ST光纤接头,中间有一根电缆连接一个RS-232口的DB-9针座和5V电源引脚。OPT232EX[S]的RS-232口可以配接波士电子的485A、485C转换器,这样就构成RS-485光纤中继转换器(型号:OPT485EX[S])。
    OPT485、OPT485S型RS-485/光纤转换器外形为DB-25/DB-25转接盒大小,其中DB-25(孔座)一端可以接RS-485(半双工)、RS-422(全双工)、RS-232(全双工半双工均可)。使用一对ST光纤接头。OPT485[S]需要外接直流5V电源(<50mA)。OPT1485、OPT1485S型RS-485/光纤转换器外形为DB-25/DB-25转接盒大小,其中DB-25(孔座)一端可以接RS-485(半双工)、RS-232(全双工半双工均可)。使用一对ST光纤接头。OPT1485[S]需要外接直流5V电源(<50mA)。波士OPT1485[S]系列光纤转换器与波士OPT485[S]系列的区别在于:OPT1485[S]系列减少了对RS-422全双工的支持,但是对RS-485半双工的适应更加广泛,减少了跳线设置,特别是单模OPT1485S使用更加简单。
    OPT系列光纤转换器的深灰色ST头为光纤接收器、浅灰色ST头为光纤发送器。使用时发送器ST头通过光纤接对方的接收器ST头。波士OPT系列光纤转换器支持多机通信。注意保持光纤转换器的ST座、光纤的ST头的清洁,如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。
三、性能特点
    波士电子的OPT系列RS-232/RS-485/光纤转换器最高速率115.2Kbps。均无需任何初始化设置!独有波士零延时自动收发转换技术,确保适合所有软件!

光纤接口
ST


   电气
   接口
DB-9孔RS-232(外插针座)
传输介质
双多模光纤、或双单模光纤
接线端子(RS-485、RS-422)
  通信
  方式
异步RS-232
尺寸及重量
DB-9/25转接头大小、90克
全双工半双工通用RS-485、RS-422
传输距离
4Km(多模)、40Km(单模)
光波长
820nm(多模)、1300nm(单模)
适用光纤
50/125、62.5/125、100/140um

型  号
    说明(多模)

  型号
    说明(单模)


OPT232-9
RS-232/光纤转换器(无源)
OPT232S-9
RS-232/光纤转换器(无源)


OPT485
RS-232/RS-485/RS-422/光纤转换器
OPT485S
RS-232/RS-485/RS-422/光纤转换器


OPT1485
RS-232/RS-485/光纤转换器

OPT1485S
RS-232/RS-485/光纤转换器


OPT232EX
RS-232/光纤中继转换器

OPT232EXS
RS-232/光纤中继转换器


OPT485EX
RS-485/RS-422/光纤中继转换器
OPT485EXS
RS-485/RS-422/光纤中继转换器



OPT35EX/OPT35EXS 说明书

通用串口/光纤中继转换器 ——自带RS-232/RS-485/RS-422口(适合总线形光纤组网、5V供电)
一、用途
波仕电子的OPT35EX[S] 系列RS-232/485/422/光纤中继转换器用于:
1、实现RS-232/485/422光纤通信的中继,也就是延长串口光纤通信距离
2、实现串行光纤多机通信,就是将多个RS-232或者RS-485、RS-422接口接入同一个串口光纤通信网
  3、实现1路RS-232/485/422到2路光纤的转换。
OPT35EX[S]是世界上最小的串口/光纤中继转换器,代表了当今串口光纤通信产品的顶尖水平。
光纤通信具有高隔离电压、防电磁干扰、抗雷击等优点。专利产品,谨防假冒!专利号:200830078256。
二、硬件安装
  波仕OPT35EX[S]光纤中继转换器的外形为DB-25/DB-25转接盒大小,使用一对多模ST光纤接头(OPT35EX)或者一对单模ST光纤接头(OPT35EXS)。产品上面为RS-232/485/422口的DB-9针座(配接线端子),下面为5V电源(接线端子)。OPT35EX[S]需要外接直流5V电源(<50mA)。OPT35EX[S]串口/光纤中继转换器的光纤接收器(RX)和光纤发送器(TX)见产品标签。使用时发送器ST头通过光纤接对方的接收器ST头。
注意保持光纤转换器的ST座、光纤的ST头的清洁,如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。均可选SC、FC型的光纤接头。波仕电子可以另外配套提供各种光纤、也可以提供配套的双向单纤。OPT35EX[S]可以配套提供安装支架。
三、性能特点
    波仕电子的OPT35EX[S]光纤中继转换器最高速率115.2Kbps。均无需任何初始化设置!独有波仕零延时自动收发转换技术,确保适合所有软件! OPT35EX[S]与OPT485EX[S]相比较的优点之一在于:OPT35EX[S]已经自带RS-232/485/422口而无须再外接RS-232/485/422转换器、内置600W浪涌保护器。
光纤接口

双ST头(或者FC、SC头可选择)

传输介质

双光纤(多模、单模)

  通信
  方式

异步RS-232

半双工RS-485、全双工RS-422

光波长

820nm(多模)、1300nm(单模)

   电气
   接口

RS-232(DB9针座及接线端子)



接线端子(RS-485、RS-422)

尺寸及重量

DB-25/25转接头大小、120克

传输距离

4Km(多模)、50Km(单模)

适用光纤

50/125、62.5/125、100/140um


关 键 词: OPT35EX RS485光纤
