地址串口转换器
1、用途
波仕电子的DIZ485地址串口转换器用于实现串口（同时支持RS-232和RS-485）之间的带地址的转换。通过跳线设置地址编码，DIZ485可以将串口接收到的数据附加上地址编码发送出去，也可以将带地址编码的串口数据送到对应地址的转换器的串口。DIZ485与其它同类产品相比的特点是可以识别下位机的地址、下位机可以主动发送带地址的数据。DIZ485是世界上最小的带地址的串口转换器。
2、硬件安装

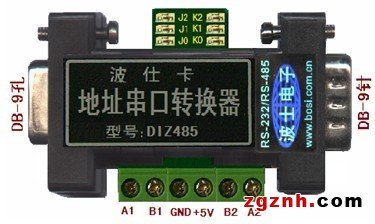

波仕DIZ485地址串口转换器的外形为DB-9/DB-9转接盒大小，如图，产品左边为主串口，包括DB-9孔的RS-232口，和标明为A1、B1的RS-485口。右边为从串口，包括DB-9针的RS-232口，和标明为A2、B2的RS-485口。左上侧J2、J1、J0为波特率设置的跳线，右上侧K2、K1、K0为地址编码设置的跳线，下面中间为5V电源接线端子。主串口与从串口之间并不隔离，它们公用GND地线和+5V电源。DIZ485的左边DB-9孔可以直接外插计算机的RS-232口，右边的DB-9针引脚分配同计算机的RS-232口，但是都只有RXD、TXD、GND三根线。DIZ485需要外接直流5V电源。外接5V电源要求5V(±0.5V) 50mA，产品配套有5V微型开关稳压电源。
3、跳线设置
DIZ485通过跳线J2、J1、J0设置波特率，通过跳线K2、K1、K0设置地址。见下表。0-断开，1-短路。注意每次更改跳线新设置波特率后必须重新加电源才能生效。
|
串口通信波特率设置 |
|
地址设置 |
|
J2 |
J1 |
J0 |
波特率 |
K2 |
K1 |
K0 |
地址 |
|
0 |
0 |
0 |
1200 |
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
2400 |
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
4800 |
0 |
1 |
0 |
2 |
|
0 |
1 |
1 |
9600 |
0 |
1 |
1 |
3 |
|
1 |
0 |
0 |
19200 |
1 |
0 |
0 |
4 |
|
1 |
0 |
1 |
38400 |
1 |
0 |
1 |
5 |
|
1 |
1 |
0 |
57600 |
1 |
1 |
0 |
6 |
|
1 |
1 |
1 |
115200 |
1 |
1 |
1 |
7 |
4、软件使用
DIZ485 使用非常方便。首先根据用户通信程序的波特率进行波特率设置，比如9600bps，则将J2断开、J1短接、J0短接。然后设置本产品的地址，比如设置地址为1，则将K2断开、K1断开、K0短接。
左侧的A1、B1的RS-485以及DB-9孔RS-232称为“主串口”；右侧A2、B2的RS-485以及DB-9针RS-232称为“从串口”。
通信规则：主串口数据=地址码+从串口数据
或者：从串口数据=主串口数据—地址码
如果主串口收到 ###1:1234567，那么地址为1的产品的从串口发送出 1234567（地址不是1的产品的从串口不发送任何数据），就是去帧头。地址码就是在K2、K1、K0跳线设置值的前面加3个井号（###）和后面加一个冒号（：）的英文字符。
如果地址为1的产品的从串口收到abcdefg ,则主串口发送出###1:abcdefg 就是加帧头。

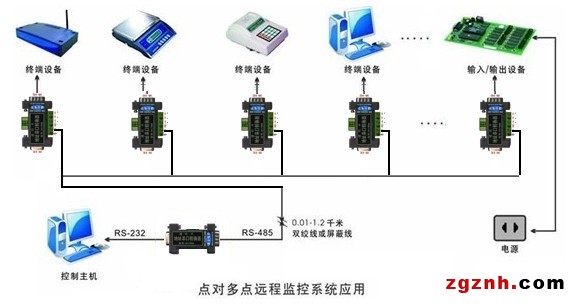

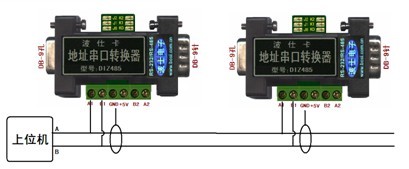

在同一个RS-232/RS-485总线中可以同时接入一般最多8个DIZ485产品，定制最多可以到32个。使用时将这8个产品的地址分别设置为0、1、2、……、7不同的值。将所有DIZ485产品的主串口共同接入到一个总线并接到上位机的RS-232或RS-485口。
DIZ485接受定制开发。
超过8个地址要求的可以定制扩展地址编码，最多可以达到32个。默认地址为0、1、2、3、4、5、6、7、8、9、a、b、……、t、u、v。
如果上位机要向某个下位机（比如地址为
1的DIZ485的从机）发送数据，只需要在数据前面加上
###1:即可。地址为
1的DIZ485发送给上位机的数据都是加上了
###1:再发送给主机的；地址为
2的DIZ485发送给上位机的数据都是加上了
###2:再发送给主机的，都带有地址，所以主机可以识别从哪个下位机（即从机）发来的。
