西门子CPU313C-2PTP 订货号：6ES7313-6BF03-0AB0
|
技术数据CAx数据
|
| |
SIMATIC S7-300，CPU 313C-2 PTP COMPACT CPU，带MPI，16 DI/16 DO，3 个快速计数器（30 KHZ），集成接口 RS485，
|
| |
| 一般信息 |
| 硬件产品状态 |
01 |
| 固件版本 |
V2.6 |
| 附带程序包的 |
| 工程系统 |
STEP 7 从 5.3 起 + SP2+ 硬件更新 |
| 电源电压 |
| DC 24 V |
是 |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 电源导线的外部保险装置（推荐） |
LS 开关，类型 C，最小值 2 A；LS 开关，类型 B，最小值 4 A |
| 负载电压 L+ |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 数字输入端 |
| 负载电压 L+ |
| 额定值 (DC) |
24 V |
| 反极性保护 |
是 |
| 数字输出端 |
| 负载电压 L+ |
| 额定值 (DC) |
24 V |
| 反极性保护 |
否 |
| 输入电流 |
| 耗用电流（额定值） |
700 mA |
| 耗用电流（空载），典型值 |
100 mA |
| 接通电流，典型值 |
11 A |
| I²t |
0.7 A²·s |
| 来自电源电压 L+ |
700 mA |
| 数字输入端 |
| 来自负载电压 L+（空载） |
70 mA |
| 数字输出端 |
| 来自负载电压 L+， |
100 mA |
| 功率损失 |
| 功率损失， |
10 W |
| 存储器 |
| 工作存储器 |
| 集成 |
64 kbyte |
| 可扩展 |
否 |
| 装载存储器 |
| 插拔式 (MMC) |
是 |
| 插拔式 (MMC)，最大值 |
8 Mbyte |
| MMC 上的数据管理（在上一次编程后），最小值 |
10 a |
| 缓冲 |
| 存在 |
是; 通过 MMC 担保（免维护） |
| 不带电池 |
是; 程序和数据 |
| CPU-处理时间 |
| 对于位运算，最小值 |
0.1 µs |
| 对于位运算，最大值 |
0.2 µs |
| 对于词运算，最小值 |
0.2 µs |
| 对于定点计算，最小值 |
2 µs |
| 对于浮点计算，最小值 |
3 µs |
| CPU-组件 |
| 组件数量（总计） |
1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的最大数量。 |
| DB |
| 数量，最大值 |
511; 数字范围： 1 至 511 |
| 容量，最大值 |
16 kbyte |
| FB |
| 数量，最大值 |
1024; 数字范围：0 至 2047 |
| 容量，最大值 |
16 kbyte |
| FC |
| 数量，最大值 |
1024; 数字范围：0 至 2047 |
| 容量，最大值 |
16 kbyte |
|
西门子CPU313C-2PTP 订货号：6ES7313-6BF03-0AB0

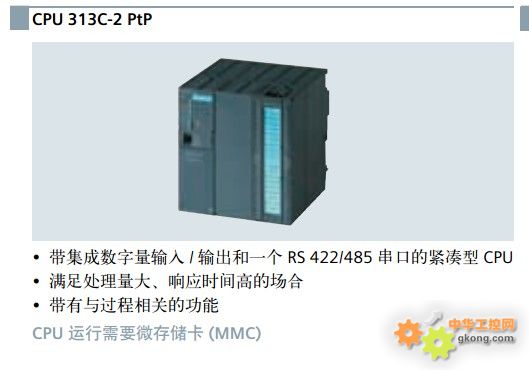

概述：
- 带集成的数字量 I/O 和两个串口的紧凑型 CPU
- 适用于对处理性能和响应时间要求高的场合.
- 带有过程相关的功能
CPU运行需要微存储卡(MMC)
应用领域：
CPU 313C-2 PtP 是一种紧凑型 CPU，用于对处理能力和响应时间有很高要求的场合。 集成的数字量输入/输出能够实现与过程的直接连接。第二个串口可以与其它的外围设备相连接，例如打印机、条形码扫描器等。
通过集成的与过程相关的功能还可以实现其它应用：
设计：
西门子CPU313C-2PTP 订货号：6ES7313-6BF03-0AB0
CPU 313C-2 PtP 安装有：
- 微处理器;
处理器处理每个二进制指令的时间达到 100 - 200 ns
- 扩展存储器;
64 KB 高速 RAM （相当于大约 21 K 的指令）用于执行相关的程序部分，为用户程序提供充分的空间；
微存储卡（最大8 MB）作为程序的装载存储器，也可以在 CPU 中保存项目（包括符号和注解）。
- 灵活的扩展能力;
多达 31 个模块，（4排结构）
- MPI多点接口;
内置 MPI 接口可以最多同时建立 8 个与 S7-300/400 或与 PG、PC、OP 的连接。 在这些连接中，始终分别为 PG 和 OP 各保留一个连接。 通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络
- 第2个串口
该串口用于连接其他外设，诸如：扫描仪、称重系统等。
- 内置输入/输出;
16个数字量输入(均可用于报警处理)和16个数字量输出。
|
|
6ES7 313-6BF03-0AB0
|
|
产品状态
|
|
|
相关的编程软件包
|
STEP 7 V5.3 SP2 中更高，带硬件更新
|
|
电源电压
|
|
|
额定值
|
|
|
|
√
|
|
|
20.4 V
|
|
|
28.8 V
|
|
电源电缆的外部保护装置（建议采用）
|
微型断路器，C 型，最小 2 A；微型断路器，B 型，最小 4 A
|
|
电流消耗
|
|
|
电流消耗(额定值)
|
700 mA
|
|
电流消耗(空载)，典型值
|
100 mA
|
|
冲击电流，典型值
|
11 A
|
|
I²t
|
0.7 A²·s
|
|
从电源L+ 供电，最大
|
700 mA
|
|
电流消耗/功耗
|
|
|
功耗，典型值
|
10 W
|
|
存储器
|
|
|
RAM
|
|
|
|
64 KB；用于程序和数据
|
