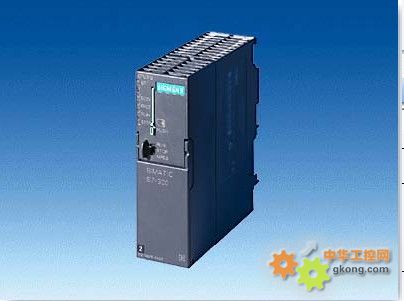

西门子CPU314 订货号：6ES7314-1AG13-0AB0
设计：
CPU 314 安装有：
- 微处理器;
处理器对每条二进制指令的处理时间大约为 60 ns，每个浮点预算的时间为 0.59 µs。
- 扩展存储器;
与执行相关的程序段的 128 KB 高速 RAM（相当于约 42 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（最大 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
- 灵活的扩展能力;
多达 32 个模块，（4排结构）
- MPI多点接口;
集成的 MPI 接口最多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 12 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络。
功能：
西门子CPU314 订货号：6ES7314-1AG13-0AB0
- 口令保护;
用户程序使用密码保护，可防止非法访问。
- 诊断缓冲;
诊断缓冲区中可存储最后 500 个错误和中断事件，其中的 100 个事件可以长期保留。
- 免维护的数据后备;
如果电源中断，CPU 将所有数据（多达 64 KB）自动写到 SIMATIC 微型存储卡（MMC 卡）上，从而使数据可以在电压恢复后再次使用，且不会发生改变。
可参数化的特性
|
技术数据CAx数据
|
| |
SIMATIC S7-300，CPU 314CPU，带集成24V电源的MPI口，96 KB工作内存，需要微型存储卡
|
| |
| 一般信息 |
| 硬件产品状态 |
01 |
| 固件版本 |
V2.6 |
| 附带程序包的 |
| 工程系统 |
STEP 7 从附带硬件更新的 V 5.2 + SP1 起 |
| 电源电压 |
| DC 24 V |
是 |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 电源导线的外部保险装置（推荐） |
最小值 2 A |
| 输入电流 |
| 耗用电流（额定值） |
0.6 A |
| 耗用电流（空载），典型值 |
60 mA |
| 接通电流，典型值 |
2.5 A |
| I²t |
0.5 A²·s |
| 功率损失 |
| 功率损失，典型值 |
2.5 W |
| 存储器 |
| 工作存储器 |
| 集成 |
96 kbyte; 用于程序和数据 |
| 可扩展 |
否 |
| 装载存储器 |
| 插拔式 (MMC) |
是 |
| 插拔式 (MMC)，最大值 |
8 Mbyte |
| MMC 上的数据管理（在上一次编程后），最小值 |
10 a |
| 缓冲 |
| 存在 |
是; 通过 MMC 担保（免维护） |
| 不带电池 |
是; 程序和数据 |
| CPU-处理时间 |
| 对于位运算， |
0.1 µs |
| 对于词运算， |
0.2 µs |
| |
2 µs |
| 对于浮点计算， |
3 µs |
| CPU-组件 |
| 组件数量（总计） |
1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的最大数量。 |
| DB |
| 数量，最大值 |
511; 数字范围： 1 至 511 |
|
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
- MPI多点接口;
定义站地址
- 重启动/循环时间特性；
最大循环时间以及负载限制，以及自检测功能
- 保持范围；
定义具有保持功能的存储位、计数器、定时器和数据块的数量
- 时钟存储器；
设定地址
- 防护等级；
定义程序和数据的访问权限
- 系统诊断；
定义诊断报警的处理和范围
- 看门狗中断；
周期设定
- 时钟中断;
设定起始日期、起始时间和间隔周期
显示功能与信息功能
集成的通讯功能
- PG/OP 通讯
- 全局数据通讯
- S7 基本通讯
- S7 通讯(只是服务器)
系统功能
CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。
详细信息请参见手册。
概述：
- 用于中等大小程序要求的设备
- 对二进制和浮点数运算具有较高的处理能力
CPU 运行需要 SIMATIC 微存储卡(MMC)
