泄漏漏水感应线的引出线连接
在整个泄漏检测系统中,引出线连接控制器和漏水感应线。, SPAN>测漏漏水感应线连接如下图所示。

![]()
系统配置操作说明
设备地址与波特率的设置
如果将XW-PC-3A集成于监控系统里,每一台XW-PC-3A均须具备一个独立的地址。厂商所交付的所有XW-PC-3A的网络地址均为1,波特率均为9600,因此,每个XW-PC-3A均须配置一个唯一的地址和与监控主机通信(上下端波特率必须相同)。
在设置XW-PC-3A网络地址时,需要做以下步骤:
l 将XW-PC-3A上电,并将通讯线能过RS485转成RS232信号,接入PC机的指定串口。
l 打开配置软件如下图所示:
选择正确的串口号、波特率和地址后,然后点击“连接串口”将上位机与XW-PC-3A通讯连接成功,此时可以在“新波特率”和“新地址”中输入需要的波特率和新地址,分别点击“设置”。分别设置成功后,则波特率和通讯地址就都设置完成。值得注意的是:设置新波特率后,必须将XW-PC-3A重启一下设置才能生效。


![]()
泄漏感应线缆参数的设置
由于各厂家的泄漏感应线缆的电参数会有些不同,所以对不同品牌的泄漏感应线缆的电参数需要进行设置,具体步骤如下:
l 将泄漏感应线缆与终止端接好,引出线与泄漏感应线缆接好后,用万用表欧姆档测量黄线与黑线之间的电阻值
l 测得电阻值除以感应线缆长度即得感应线缆的电阻率,单位转为毫欧/米;将值在软件上输入,点击“写入”,即可将电阻率值设入XW-PC-3A内。

![]()
XW-PC-3A的时钟设置
XW-PC-3A的时钟设置一次即可,如下图点击“读取系统时间”即可将当前的计算机系统时间读出并显示在时钟显示框里,点击“写入模块”即将当前时钟显示框里的时间写入XW-PC-3A模块里,点击“读取模块时间”即将XW-PC-3A模块的时间读出并显示于时钟显示框里。也可直接在时钟显示框输入你要设定的时间然后点击“写入模块”也可将XW-PC-3A的时间正确设定。


告警事件记录
XW-PC-3A最多可以记录32条泄漏告警记录,告警信息包括泄漏发生的顺序、泄漏发生时间和位置;当记录满32条记录后,如果再有告警产生,XW-PC-3A会自动将原来的记录全部清除,并重新开始记录。也可利用XW-PC-3A测试软件人工手动清除。
维护与故障排除
每个XW-PC-3A均在出厂前进行了可靠性和功能性测试,用户可直接投入使用,无需再进行检测。
状态显示

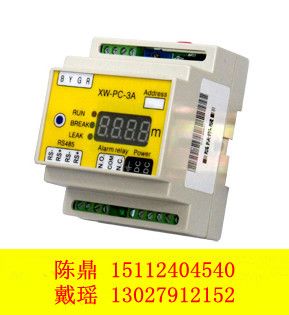

XW-PC-3A上有5个LED,分别指示:电源、通信(RX=接收,TX=发送)、检测到泄漏、传感线缆故障。
XW-PC-3A通电并正常运行时,红色的电源LED灯亮,表1列举了各种不同的传感线缆状态情况及相应的可能纠正措施。表2列举了各种通信状态情况。
表1. XW-PC-3A运行状态LED指示
|
电源指示灯(红) |
亮 |
通电正常 |
|
灭 |
通电不正常或XW-PC-3A故障 | |
|
断线指示灯(绿) |
亮 |
测漏漏水感应线故障或没2有正确接入 |
|
灭 |
测漏漏水感应线正确接入 | |
|
泄漏指示灯(绿) |
亮 |
有泄漏产生 |
|
灭 |
无泄漏产生 |
表2. XW-PC-3A通讯状态指示
|
TX(发送) |
RX(接收) |
状态 |
|
闪动 |
闪动 |
XW-PC-3A与主机进行正常通信 |
|
熄灭 |
闪动 |
XW-PC-3A从主机接收到信息,但无信息回传给主机 |
|
熄灭 |
长亮 |
RS485通讯线被颤倒或通讯芯片出现故障 |
|
熄灭 |
熄灭 |
XW-PC-3A没有与主机进行通讯 |
断开
N.C.—COM
无报警
闭合
报警
断开
断电
闭合
