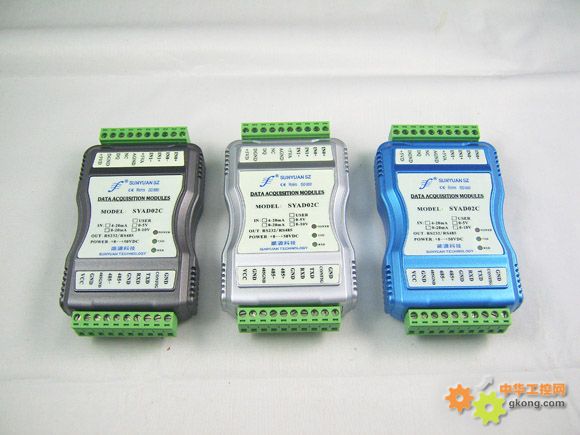

SYAD02/4A功能简介
SYAD02/4A信号隔离采集模块，可以用来测量两路(或四路)可以共地且不会互相干扰的电流或电压信号。
模拟信号输入：24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。
具体电流或电压输入量程请看产品选型，测量两路信号时两路输入选型必须相同。
1、通讯协议
通讯接口： 1路标准的RS-485通讯接口和1路标准的RS-232通讯接口。
通讯协议： 支持两种协议，ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
2、抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
产品特点
● 低成本、小体积模块化设计方便桌面或导轨安装使用
● 数据采集隔离转换成RS485/232支持Modbus RTU通讯协议
● 测量精度优于0.05%，可以程控校准模块精度
● 信号输入 / 输出之间隔离耐压3000VDC
● 宽电源供电范围：8 — 50VDC
● 可靠性高，编程方便，易于安装和布线
● 用户可编程设置目标模块地址、波特率等
● 可直接根据现场数据采集显示结果进行监控
典型应用
● 工业设备运行测量、监视和远程控制
● 智能楼宇控制、安防工程等自动化系统监控
● RS232/485总线工业自动化系统远程监测
● 传感器信号隔离转换及长线传输
● 模拟信号A/D转换、调整及远程变送
● 工业现场多路运行数据的获取与记录
● 医疗、工控产品开发
● 模拟4-20mA/0-10V等信号采集隔离及变送
通用参数
(typical @ +25℃，Vs为24VDC)
输入类型： 电流输入 / 电压输入
精 度： 0.05%
输入失调： ±0.1 uA/℃
温度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)
输入电阻： 50Ω (4-20mA/0-20mA/0-±20mA电流输入)
100Ω (0-10mA/0-±10mA电流输入)
1KΩ (0-1mA/0-±1mA电流输入)
大于1MΩ(电压输入)
输入端保护： 过压保护，过流保护
带 宽： -3 dB 10 Hz
转换速率： 10 Sps
共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
通 讯： 协议 RS-485 或 RS-232 ASCII码字符协议 和 MODBUS RTU通讯协议
波特率（300、600、1200、2400、4800、9600、19200、38400bps）可软件配置
地址（00H~FFH）可软件配置
通讯响应时间：100 ms 最大
工作电源： +8 — 50 VDC宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于1W
工作温度： - 45 — +80℃
工作湿度： 10 — 90% (无凝露)
存储温度： - 55 — +85℃
存储湿度： 10 — 95% (无凝露)
隔离耐压： 输入 / 输出 之间： 3KVDC，1分钟，漏电流 1mA
其中输出和电源共地。
耐冲击电压： 3KVAC， 1.2/50us(峰值)
外形尺寸： 123 x 70 x 30 （mm）
