一、概述

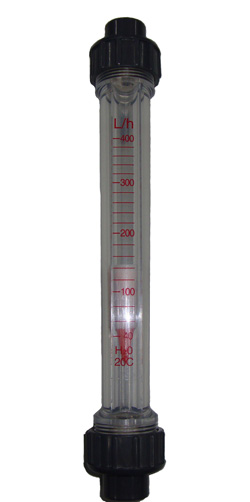

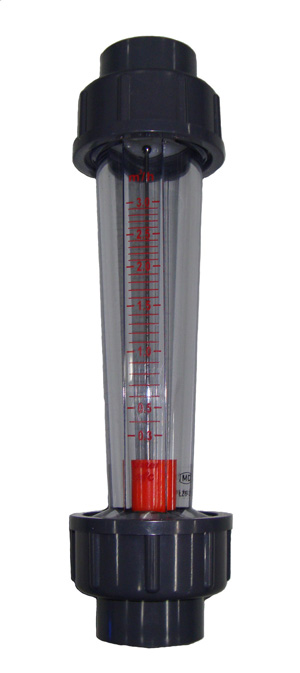

LZB-( )S型塑料管转子流量计锥管等主部件均由AS、ABS塑料制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点，可广泛应用于化工、环保、食品等工业部门。使用介质为水或水浓度为30%以下的稀酸或稀碱。
二、原理与结构
塑料管转子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
三、安装
〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
〔2〕塑料管转子流量计的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的最佳流量为流量计最大流量的50％-70％，尽量不要用到最高数。〕
〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
〔6〕流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
四、使用
〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用塑料管转子流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。
〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
〔3〕当锥管和浮子粘污时，应及时清洗。
〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。
〔5〕被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示
QS=QN
QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度
LZB-( )S短管型技术参数
|
口径
|
型号
|
流量范围
|
L(mm)
|
D1(mm)
|
法兰连接尺寸PN1.0注塑法兰
|
|
接插
|
管螺纹
|
法兰间距
|
法兰外径
|
螺孔
|
|
15
|
LZB-15S
|
6-60L/H
|
200
|
Ø20
|
G1/2”
|
240
|
75
|
14*4
|
|
10-100L/h
|
|
16-160L/h
|
|
25-250L/h
|
|
40-400L/h
|
|
60-600L/h
|
|
100-1000L/h
|
|
25
|
LZB-25S
|
100-1000L/h
|
226
|
Ø32
|
G3/4”
|
278
|
85
|
14*4
|
|
160-1600L/h
|
|
250-2500L/h
|
|
300-3000L/h
|
|
32
|
LZB-32S
|
0.4-4M3/h
|
288
|
Ø40
|
G1”
|
351
|
100
|
14*4
|
|
0.6-6M3L/h
|
|
40
|
LZB-40
|
0.4-4M3/h
|
|
|
|
|
110
|
18*4
|
|
0.6-6M3L/h
|
|
1-10M3/h
|
|
50
|
LZB-50S
|
1-10M3/h
|
341
|
Ø63
|
G1-1/2”
|
435
|
125
|
18*4
|
|
1.6-16M3/h
|
|
65
|
LZB-65S
|
3-16M3/h
|
430
|
Ø75
|
G2”
|
522
|
145
|
18*4
|
|
5-25M3/h
|
|
8-40M3/h
|
|
12-60M3/h
|
LZB-( )S长管型技术参数
|
口径
|
型号
|
流量范围
|
L(mm)
|
D1(mm)
|
法兰连接尺寸PN1.0注塑法兰
|
|
接插
|
管螺纹
|
法兰间距
|
法兰外径
|
螺孔
|
|
15
|
LZB-15S
|
6-60L/h
|
280
|
Ø20
|
G1/2”
|
320
|
75
|
14*4
|
|
10-100L/h
|
|
16-160L/h
|
|
25-250L/h
|
|
40-400L/h
|
|
60-600L/h
|
|
25
|
LZB-25S
|
60-600L/h
|
380
|
Ø32
|
G3/4”
|
432
|
85
|
14*4
|
|
100-1000L/h
|
|
160-1600L/h
|
|
250-2500L/h
|
|
300-3000L/h
|
|
40
|
LZB-40S
|
0.4-4M3/h
|
|
|
|
489
|
110
|
18*4
|
|
0.6-6M3/h
|
|
1-10M3/h
|
|
50
|
LZB-50S
|
0.4-4M3/h
|
435
|
Ø63
|
G1-1/2”
|
519
|
125
|
18*4
|
|
0.6-6M3/h
|
|
1-10M3/h
|
|
1.6-16M3/h
|
LZB-( )S法兰型技术参数
|
口径
|
型号
|
流量范围
|
连接高度(mm)
|
法兰外径
|
螺孔
|
|
80
|
LZB-80S
|
5-25M3/H
|
540
|
180
|
18*8
|
|
8-40M3/H
|
|
12-60M3/H
|
|
100
|
LZB-100S
|
10-50M3/h
|
555
|
180
|
18*8
|
|
14-90M3/h
|
|
18-120M3/h
|
|
125
|
LZB-125S
|
15-150M3/h
|
555
|
240
|
22*8
|
|
25-180M3/h
|
|
25-200M3/h
|
|
150
|
LZB-150S
|
15-150M3/h
|
555
|
275
|
22*8
|
|
25-180M3/h
|
|
25-200M3/h
|
