概述

NHR-8600系列彩色流量无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。24路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）其中可带8路流量输入。具有继电器报警输出，变送输出，流量积算，温压补偿功能；可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示，流量显示。

功能特点

7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换的响应时间≤0.3S，实时检测、显示、记录、报警。带二、四、六、十二、十六、二十四 6种数显画面的选择用户可根据适用条件任意选择
全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
标准串行通讯接口，支持ModBus-RTU通讯协议。
10M Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
配备标准USB2.0接口（最大可支持8G容量的U盘），U盘支持FAT16、FAT32格式，历史数据转存快捷方便。
支持SD卡扩展功能（最大可支持8G容量的SD卡），SD卡支持FAT16、FAT32格式，延长数据记录时间。
内部自带64MByteFLASH闪存芯片保存设置参数和历史数据，断电后数据可永久保存。
全铝密封外壳，保证仪表在恶劣环境中正常工作。

主要技术指标

1.输入信号：最多12通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2.信号类型：
标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
线性电阻信号：0～400Ω；
3.精度：±0.2％FS。
4.采样周期：1秒。
5.存储容量：内部Flash存储器容量64M Byte。
6.记录时间：12通道，64M Byte容量。

记录间隔	1秒	2秒	4秒	6秒	15秒	30秒	1分	2分	4分
记录长度	24天	48天	97天	145天	364天	728天	1456天	2912天	5825天

存储长度（不断电连续记录）的计算：
24天（间隔1秒时）- 5825天（间隔240秒时）
计算公式：记录时间（天）=

（注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算）
7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、 1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。
8.报警输出：最多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。
9.配电：变送器配电电源，额定电压24VDC，最大电流250mA。
10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11.供电：电压范围85～264VAC；频率范围：50～60Hz；最大功耗：20VA。
12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。

显示画面


实时曲线：可自由组合显示曲线和曲线颜色		棒图画面：以棒图的形式显示测量值，同时还可显示通道位号、工程单位及报警状态等信息

数显画面：显示实时测量值，同时还可显示通道位号、工程单位及报警状态等信息		历史画面：可向前或向后查看保存在内存中的历史数据

报警列表：显示最近的通道报警时间、消报时间及报警状态等信息		流量画面：将流量回路里的流量、温度、压力信息以组合的方式显示在同一画面上，同时显示频率、差压、介质密度等信息

打印画面：可通过设定起始时间和结束时间来打印这段时间的曲线和数据		备份画面：可通过设定起始时间和结束时间来备份这段时间的数据

仪表选型

NHR-86 □/□/□-□-□-□-□
① ② ③ ④ ⑤

①输入通道数(备注1)
代码	模拟量输入	代码	频率输入（12V配电）	代码	频率输入(24V配电)
X 01 02 03 . . . 23 24	无输入 1路输入 2路输入 3路输入 . . . 23路输入 24路输入	X FB01 FB02 FB03 . . . FB23 FB24	无输入 1路输入 2路输入 3路输入 . . . 23路输入 24路输入	X FC01 FC02 FC03 . . . FC23 FC24	无输入 1路输入 2路输入 3路输入 . . . 23路输入 24路输入
②变送输出通道数(备注2)		③报警输出通道数(备注2)		④供电电源
代码	输出通道	代码	报警通道	代码	电压范围
X 01 02 03 . . 11 12	无输出 1路输出 2路输出 3路输出 . . 11路输出 12路输出	代码 X 01 02 03 . . . 17 18	报警通道无输出 1限报警 2限报警 3限报警 . . . 17限报警 18限报警	A	AC85～264V(50～60HZ)
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		打印功能		馈电输出
代码	通讯输出类型	代码	打印接口	代码	馈电输出
D1 D2	RS485通讯 RS232通讯	D3	RS232C打印	P	DC24V
USB转存功能		SD卡扩展功能		以太网通讯功能
代码	USB转存	代码	SD卡扩展	代码	以太网通讯
U	USB转存（U盘）	SD	SD卡扩展（SD卡）	E	以太网通讯

备注1：单独选择：模拟信号输入通道数≤24，频率信号输入(12/24V配电)通道数≤24；
组合选择：模拟信号输入通道数≤12，频率信号输入(12/24V配电)通道数≤12；
在24路输入通道数中，最多带8路流量输入。
备注2：模拟输出通道数+继电器输出通道数≤18。

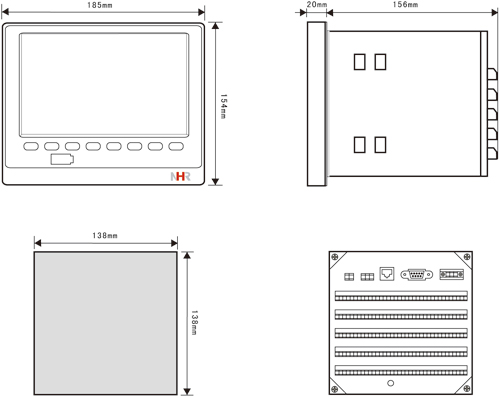

仪表外形尺寸及开孔尺寸

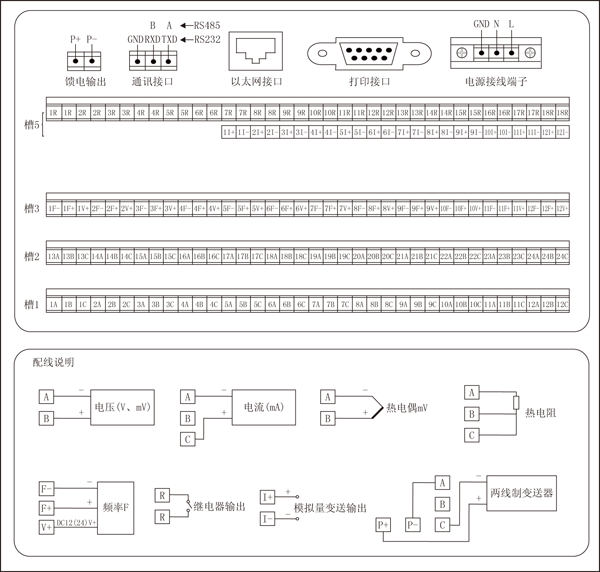

接线图
