工控产品-八路热电偶信号采集模块-SY AD08T

名称：	J/K/T/E/R/S/B 型多路热电偶信号采集模块
系列：	SY AD08T八路热电偶信号采集模块

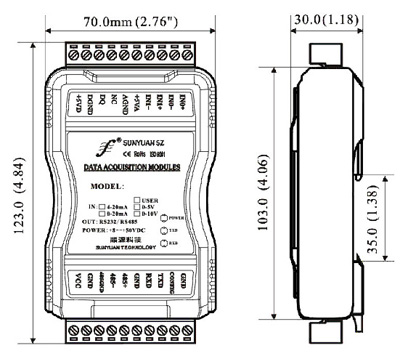

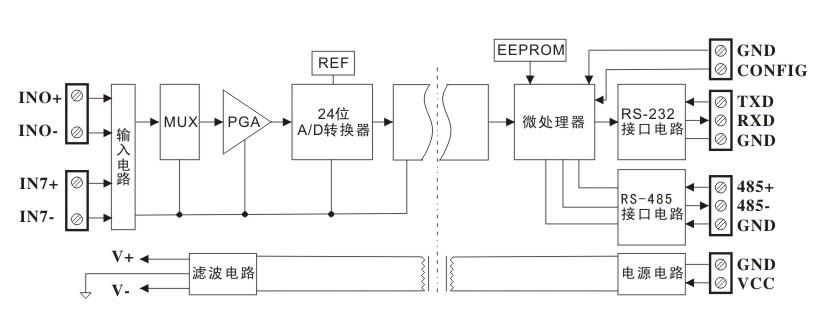

产品详情：	产品特点 ● 八路热电偶信号采集、隔离转换成RS485或RS232输出 ● 测量精度优于0.05%,可以程控校准模块精度 ● 内部一路DS18B20温度传感器用于热电偶冷端补偿 ● 低成本、小体积模块化设计方便桌面或导轨安装使用 ● J/ K/ T/ E/ R/ S/ B 型热电偶输入 ● 用户可编程设置输入范围 ● 宽电源供电范围：8 — 50VDC ● 信号输入 / 输出之间隔离耐压3000VDC ● 支持Modbus RTU 通讯协议典型应用 ● 温度信号测量、监视和控制 ● 智能楼宇控制、安防工程等应用系统 ● RS-232/485总线工业自动化控制系统 ● 工业现场信号隔离及长线传输 ● 热电偶信号隔离转换及长线传输 ● 模拟信号A/D转换、调整及远程变送 ● 小信号的测量 ● 工业现场数据的获取与记录 ● 医疗、工控产品开发概述　　SYAD08T系列产品实现传感器和主机之间的信号采集，用以检测模拟信号或控制远程设备。通过软件的配置，可用于多种传感器类型，包括：模拟信号输入，模拟信号输出，和数字信号输入/输出，SYAD08T系列产品可应用在 RS-232/485总线工业自动化控制系统，热电偶信号的测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等等。　　产品包括电源隔离，输入输出信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接256只 SYAD08T系列模块，通讯方式采用ASCII字符通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由用户设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。　　SYAD08T系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。 SYAD08T系列产品可以测量各种传感器信号，包括热电阻，热电偶，应变片等，具体选型请参看不同型号产品所支持的类型编码。　　SYAD08T系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。图1　SYAD08T 产品原理及外接端子框图 SYAD08T 功能简介　　SYAD08T 为八路信号隔离采集模块，可测量J/ K/ T/ E/ R/ S/ B 型热电偶信号。 1、模拟信号输入 24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。热电偶输入断线检测、线性补偿和冷端温度补偿。通过发送一个简单的断线检测命令，即可知道热电偶是否断线。模块内部有各种热电偶的线性数据，当采集热电偶信号时，模块根据不同类型热电偶进行线性补偿，还可以根据当前环境温度进行冷端温度补偿。如果需要，用户可以自行编程校准冷端温度。 2、通讯协议通讯接口：模块有1路标准的RS-485通讯接口和一路RS-232通讯接口。通讯协议：支持两种协议，ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。数据格式：10位。1位起始位，8位数据位，1位停止位。通讯地址（00H~FFH）和波特率（300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于70mS。　　　 3、抗干扰可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。初始化 SY AD08T 模块　　所有的SY AD08T模块，如果使用 RS-485网络，必须分配一个独一无二的地址代码，地址代码取值范围为00H~FFH。但是，所有全新的SY AD08T模块都使用一个工厂的初始设置，如下所示：地址代码为01H 波特率9600 bps　　　　禁止校验和 ASCII字符通讯协议由于新模块的地址代码都是一样的，他们的地址将会和其他模块矛盾，所以当你组建系统时，你必须重新配置每一个模拟输入模块地址。可以在接好SY AD08T模块电源线和RS485通讯线后，通过配置命令来修改SY AD08T模块的地址。波特率，校验和状态也需要根据用户的要求而调整。而在修改波特率，校验和状态之前，必须安装配置跳线，否则无法修改。所有SYAD08T模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后，再通电，此时模块进入配置状态。在这个状态下，配置如下：地址代码为00H 波特率9600 bps 禁止校验和 ASCII字符通讯协议这时，可以通过配置命令来修改SY AD08T模块的波特率，校验和状态等参数，通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时，也可以通过安装配置跳线，使模块进入配置状态，再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议，请看MODBUS通讯协议章节的有关说明。校准模块　　校准必须在ASCII字符通讯协议下进行。Modbus协议下不支持校准。产品出厂时已经校准，用户无需校准即可直接使用。使用过程中，用户也可重新校准模块。在校准时，模块需要输入合适的信号，不同的输入范围需要不同的输入信号。为了提高校准精度，建议使用以下设备来校准： 1、一个输出稳定，噪声很低的直流电压/电流信号源 2、一个5位半或更高精度的电压/电流测量仪表监测输入信号的准确性校准过程 1. 选择要校准的输入通道，按照模块的输入范围接上对应的输入信号；　选择正确的输入范围，不同的输入范围需要的校准电压不同。 2. 给模拟输入模块连上正确的偏移电压，热电偶信号的校准电压值请参考表5-1。 3. 待信号稳定后，向模拟输入模块发送偏移校准 $AA1N 命令(N代表当前正在校准的通道代号)。　 4. 给模拟输入模块连上正确的量程电压，热电偶信号的校准电压值请参考表5-1。 5. 待信号稳定后，向模拟输入模块发送增益校准 $AA0N 命令(N代表当前正在校准的通道代号)。 6. 对各通道依次做偏移及增益校准。 7. 校准完成详细技术资料： http://www.sun-yuan.com/download/201211171374573484.pdf
