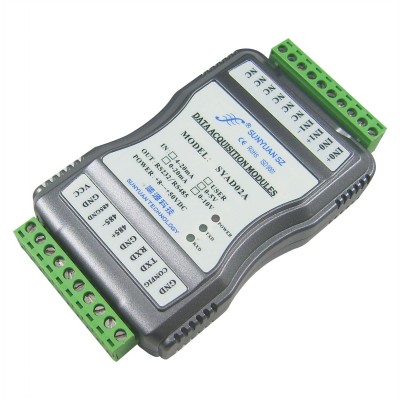

工控产品-八路模拟信号隔离采集AD转换器-SY AD08A

名称：	八路模拟信号隔离采集AD转换器
系列：	SY AD 02A/04A：多路数据采集控制模块
类别：	隔离放大器
发布时间：	11/14/2012 7:28:38 PM
相关链接：	↑上一个产品 ↓下一个产品
产品详情：	产品特点 ● 低成本、小体积模块化设计方便桌面或导轨安装使用 ● 数据采集隔离转换成RS485/232支持Modbus RTU协议 ● 测量精度优于0.05%，可以程控校准模块精度 ● 八路信号输入共地与输出之间隔离耐压3000VDC ● 宽电源供电范围：8 — 50VDC ● 可靠性高，编程方便，易于安装和布线 ● 用户可编程设置目标模块地址、波特率等 ● 可直接根据现场数据采集显示结果进行监控典型应用 ● 工业设备运行测量、监视和远程控制 ● 智能楼宇控制、安防工程等自动化系统监控 ●　RS232/485总线工业自动化系统远程监测 ● 传感器信号隔离转换及长线传输 ● 模拟信号A/D转换、调整及远程变送 ● 工业现场多路运行数据的获取与记录 ● 医疗、工控产品开发 ● 模拟4-20mA/0-10V等信号采集隔离及变送第一章　概述　　 SY AD08系列产品可实现传感器和主机之间的信号采集，用以检测模拟信号或控制远程设备。通过软件的配置，可用于多种传感器类型，包括：模拟信号输入，模拟信号输出，和数字信号输入/输出（I/O），SYAD08系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-10V信号测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等等。　　产品包括电源隔离，输入输出信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接256只SY AD08系列模块，通讯方式采用ASCII字符通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由用户设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。 SY AD08系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。　　 SY AD08系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。 SY AD08 功能简介　　　SY AD08 信号隔离采集模块，可以用来测量一路电压或电流信号，也可以用来测量两路可以共地且不会互相干扰的电流或电压信号。 1、模拟信号输入 24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型，测量两路信号时两路输入选型必须相同。 2、通讯协议通讯接口： 1路标准的RS-485通讯接口和1路标准的RS-232通讯接口。通讯协议：支持两种协议，ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。数据格式：10位。1位起始位，8位数据位，1位停止位。通讯地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。　　　 3、抗干扰可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。选型举例1：型号：SY AD08 A4；表示八路4-20mA信号输入，RS232/RS485输出。选型举例2：型号：SY AD08 A7；表示八路0-±20mA信号输入，RS232/RS485输出。选型举例3：型号：SY AD08 U1；表示八路0-5V信号输入，RS232/RS485输出。初始化SYAD08模块　接入RS-232/RS-485网络时，必须为SYAD08模块分配一个独一无二的地址代码，地址代码为16进制数，取值在0x00和0xFF之间。所有全新的SYAD08模块使用同一个工厂初始设置，如下所示：　地址代码为01H 波特率9600 bps 禁止校验和 ASCII字符通讯协议　由于新模块的地址代码都是一样的，他们的地址将会和其他模块矛盾，所以当你组建系统时，你必须重新配置每一个模拟输入模块地址。可以在接好SYAD08模块电源线和RS485通讯线后，通过配置命令来修改SYAD08模块的地址。波特率，校验和状态，通讯协议也需要根据用户的要求而调整。而在修改波特率，校验和状态，通讯协议之前，必须让模块先进入配置状态，否则无法修改。让模块进入配置状态的方法　　SYAD08模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后，再接通电源，此时模块进入配置状态。在这个状态时，模块的配置如下：地址代码为00H 波特率9600 bps 禁止校验和 ASCII字符通讯协议　　这时，可以通过配置命令来修改SYAD08模块的波特率，校验和状态等参数，通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时，也可以通过安装配置跳线，使模块进入配置状态，再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议，请看MODBUS通讯协议章节的有关说明。详细技术资料： http://www.sun-yuan.com/download/2012111419162140986.pdf
