风河科技研制的mini-M603模块能够将RS232或RS-485接口转换为以太网接口。本模块内部集成了TCP/IP协议栈，用户利用它可方便的为串口设备增加以太网接口，使之具备接入以太网的能力。 mini-M603可用于串口设备与PC机之间，或者多个串口设备之间的远程通信。该模块对用户透明，用户不需要了解复杂的网络知识以及TCP/IP协议。本模块可方便应用于工业控制、环境监控等领域。
【实物图】
图1
【mini-M603模块主要特性】
◆ 自适应10M/100M/1000M以太网；
◆ 可跳线选择RS232或RS485输出；
◆ 选择RS485方式时，最大通信距离1200米；
◆ 串口数据传输速率：300bps~500Kbps，默认115200波特率；
◆ +5V直流供电。
【接口定义】
RJ45接口定义：
图2 RJ45接口引脚排列
表1 RJ45接口引脚说明
|
管脚号
|
信号
|
|
1
|
TX+
|
|
2
|
TX-
|
|
3
|
RX+
|
|
4
|
RX-
|
6芯接口定义：

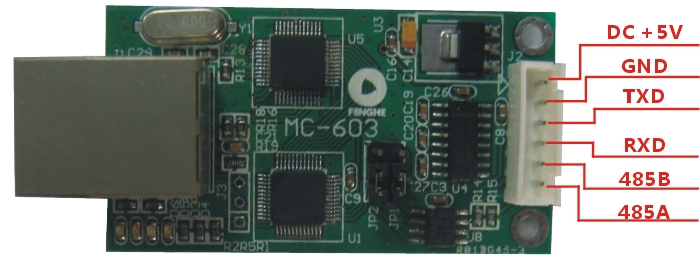

图3 6芯接口引脚排列
表2 6芯接线端口管脚定义表
|
引脚号
|
引脚名称
|
方 向
|
功 能 描 述
|
|
1
|
＋5V
|
Input
|
直流电源
|
|
2
|
GND
|
－
|
地
|
|
3
|
TXD
|
Output
|
RS232发送
|
|
4
|
RXD
|
Input
|
RS232接收
|
|
5
|
485B
|
I/O
|
485总线B端
|
|
6
|
485A
|
I/O
|
485总线A端
|
【跳线说明】
RS232和RS485通讯选择通过跳线来实现，跳线方式如图4和图5所示：

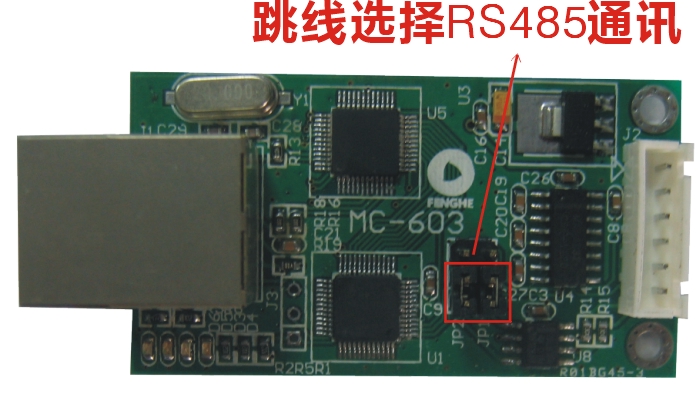

图4

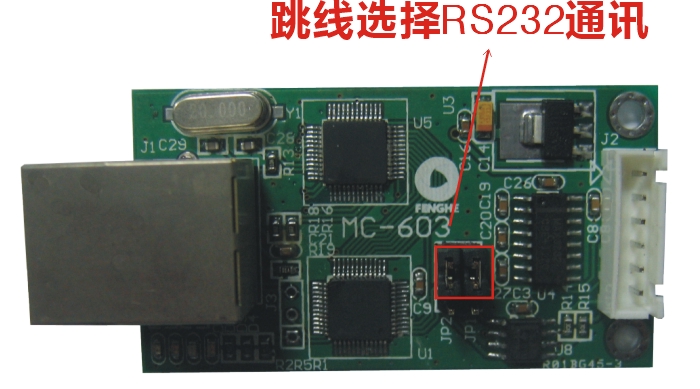

图5

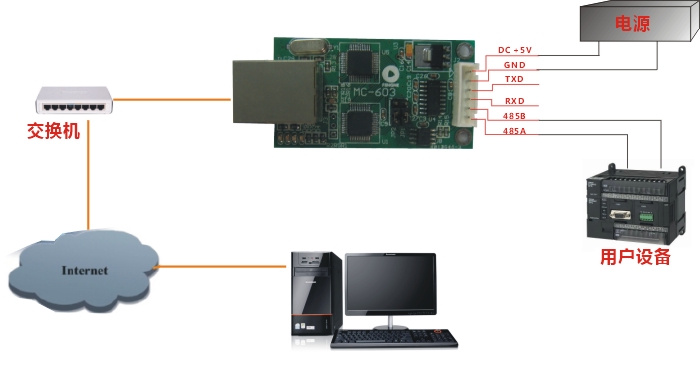

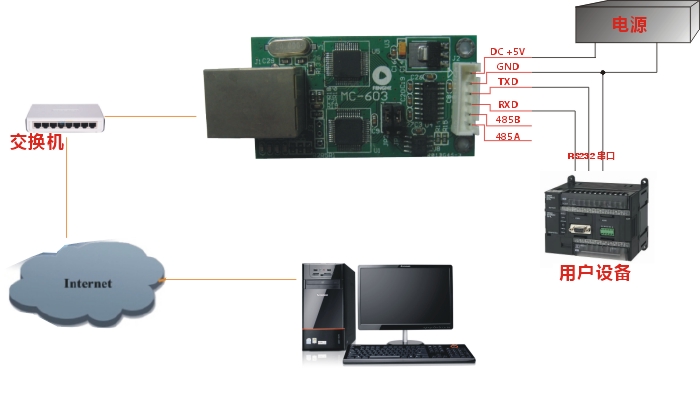

【硬件连接示意图】
图6
图7

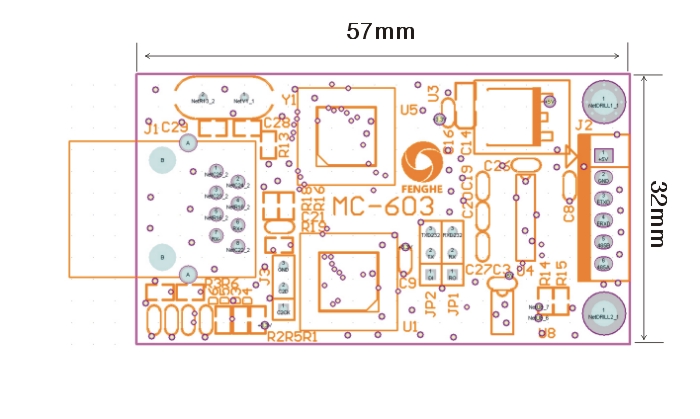

【机械尺寸】
图8
【售后服务】
提供12个月的免费包修服务，终身保修。
