一、 性能和特点
★适用于两路市电、一路市电一路发电机的母联柜自动转换控制；
★面板式结构，美观大方；以微处理器为核心，指示灯显示，轻触按钮操作方便；
★时刻监视两路电源三相电压，对出现的电压异常（过压、欠压、缺相、失电）做出准确的判断并输出无源控制开关量；
★内部设有控制电源切换电路，充分考虑了在各种操作机构的应用(如三个接触器，电动空开，框架断路器，CD2电操塑壳断路器等)，还可作为ATS以及三选一工作电源使用；（两路只要其中一路电源正常，即有控制电源输出）。
★控制器面板设有自动／手动状态转换，在手动方式下，可强制开关合分闸；
★设有电气双重联锁功能，始终保持只有其中的两台断路器合闸；
★11个LED可清楚显示开关和控制器工作状态；
★合闸／分闸输出均为脉冲(最长10秒)输出，在开关切换完成后，输出自动切断；
★设有开关切换延时，延时时间可设定；
★两路N线分离设计；
★具有消防切非（强制三分）功能，以满足紧急情况下的全部分闸。
★输入量可接三台转换开关的辅助触点，输出量为继电器输出的无源触点；
★延时采用电位器调整，简洁方便；
★具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
★一体式结构设计，阻燃ABS塑料外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便。
二、 主要技术指标
1.电源：
交流输入：取自一二路A、N相电压，只要其中一路有电，即可工作，单相电压＞170V。(该系统要求N)
2.输入电源电压范围：三相300-460V 50Hz-60Hz
输入三相电流：0－1A（额定） 输入功率：≤5W
3.继电器输出：AC250V 5A
三、 工作原理
BQ7母联智能控制器由测量、显示、控制、输入、输出、和电源等部分组成。
1.测量部分由精密元器件及大规模集成电路构成，从中获取电压、电流、等多种实时数据；
2.输入量可接三路转换开关的辅助触点（合闸、脱扣），具有高可靠的电路隔离，全部光耦隔离。
3.输出量为继电器无源触点。
4.电源部分采用高频开关电源降压，使得更加节能，更能适应各种不同的电源电压环境。为了提高系统的可靠性、稳定性，内部装有可靠的电气双重联锁及采用软硬件冗余等容错技术，；为了提高整机的抗干扰能力，采取了多项电磁兼容保护措施，确保在恶劣的工作环境下也能安全工作。
五、工作模式
1. 自动工作模式可分为：母联备自投、进线备自投两种方式。

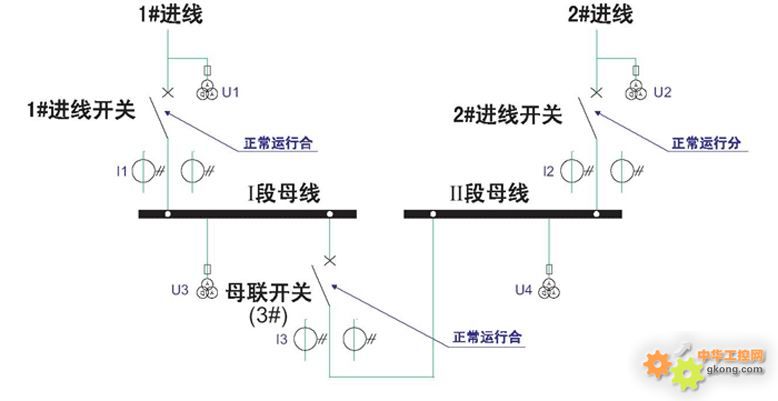

(1)母联备自投：
1.当一路电源和二路电源都正常时： ˎ̥>3#开关先分，然后ˎ̥>1#开关、2#开关合。
2.当一路电源异常、二路电源正常时：ˎ̥>1#开关先分，然后ˎ̥>2#开关、3#开关合。
3.当一路电源正常、二路电源异常时：ˎ̥>2#开关先分，然后ˎ̥>1#开关、3#开关合。
4.当一路电源和二路电源都异常时：ˎ̥>1#开关、2#开关、3#开关都分闸。
(2)进线备自投：

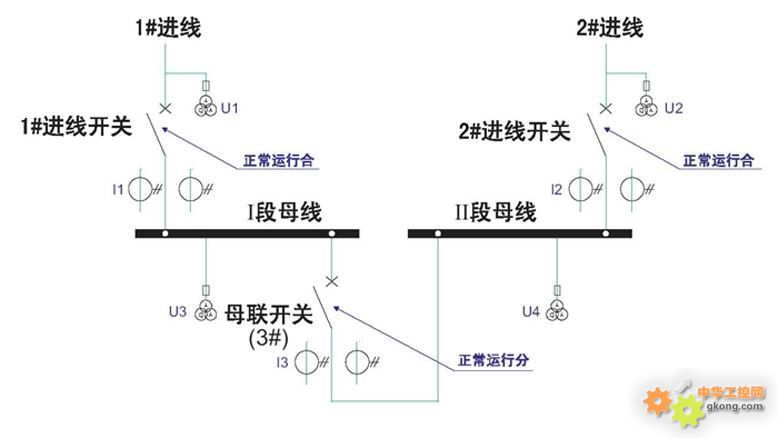

1. 当一路电源和二路电源都正常时： ˎ̥>1#开关合、3#开关合， ˎ̥>2#开关分。
2. 当一路电源异常、二路电源正常时：ˎ̥>1#开关先分，然后ˎ̥>2#开关、3#开关合。
3. 当一路电源正常、二路电源异常时：ˎ̥>2#开关先分，然后ˎ̥>1#开关、3#开关合。
4. 当一路电源和二路电源都异常时：ˎ̥>1#开关、2#开关、3#开关都分闸。
（ˎ̥>3）母联控制器接线图
六．操作方法
1. 控制器接线端子及说明：
A1 B1 C1 N1：接一路电源
A2 B2 C2 N2：接二路电源
A N：控制器电源输出（A为相线，N为零线）
Q：六路继电器共同无源接点
M1：一路合闸输出
M2：一路分闸输出
M3：二路合闸输出
M4：二路分闸输出
M5：母联合闸输出
M6：母联分闸输出
L1：一路合闸状态
L2：二路合闸状态
L3：母联合闸状态
H1：一路报警状态
H2：两路报警状态
H3：母联报警状态
X1 X2：消防切非
2．装置开机操作：
控制器一加电即进入开机状态。
3．故障解除操作：
当开关过流脱扣或合、分闸失败时，面板指示灯会指示，故障断路器自动停止运行。解除故障后指示灯会自行解除。
4．控制器按键显示及操作：为母联备自投
★ 手动合闸、分闸操作：
当控制器设置为手动状态时，此时“手动”状态指示灯亮，此时按控制器上按键从左到右分别为：“I”一路合闸、“II”二路合闸、“III”三路合闸、“O”手动分闸、“ATUO”自动按键及手动按键功能。其中手动的合闸及分闸按键只有在先按手动按键及手动指示灯亮的时候才有效。自动工作状态下，按合闸及分闸按键无效。
★ 自动合闸、分闸操作：
当控制器设置为自动状态时，“自动”状态指示灯亮，此时控制器会先自动判断一路及二路电的状态，自动进行合闸与分闸操作。
★ 控制器的强制三分（消防切非）操作：
在控制器接入电源在状态下，将控制器接线端子“X1”和“X2” 短路，自动分断断路器，实现消防切非。
★ 调试方法：以母联备自投为例：
通电之前，检查配线是否正确。
1. 确认配线正确后，将控制器置于手动状态，两路三相交流电分别接入A1、B1、C1、N1和A2、B2、C2、N2，此时一路电源和二路电源指示灯及手动指示灯亮，其它指示灯不亮。否则，配线有问题。
2. 给一路三相交流输入送电，二路交流输入不送电，自动/手动置于自动状态， 断路器 QF1延时闭合，母联断路器QF3 在断路器QF1闭合后延时闭合，则两路用电均由一路电源提供。此时一路电源、一路合闸、母联合闸指示灯和自动灯亮，其它指示灯不亮，否则配线有故障。
3. 给二路交流输入送电，一路交流输入不送电，自动/手动置于自动状态，断路器 QF2延时闭合，母联断路器QF3 在断路器QF2闭合后延时闭合，则两路用电均由二路电源提供。此时二路电源、二路合闸、母联合闸指示灯和自动灯亮，其它指示灯不亮，否则配线有故障。
2. 给一路三相交流输入送电，二路交流输入不送电，自动/手动置于自动状态， 断路器 QF1延时闭合，母联断路器QF3 在断路器QF1闭合后延时闭合，则两路用电均由一路电源提供。此时一路电源、一路合闸、母联合闸指示灯和自动灯亮，其它指示灯不亮，否则配线有故障。
4.再将一路交流输入和二路交流输入都送电，自动/手动置于自动状态，母联断路器QF3先断开，断路器QF1、QF2在QF3断开后延时闭合，则两路用电均由两路进线电源提供。此时一路电源、一路合闸、二路电源二路合闸指示灯和自动灯亮，其它指示灯不亮，否则配线有故障。
5.将一路缺相，一路电源指示灯不亮，同时QF1断路器分闸，QF3断路器在QF1分闸后延时合闸；再将一路合上，二路缺相，QF3断路器会先分闸，然后QF2断路器合闸。确认配线正确调试完后，将接线端子X1、X2短路，则断路器QF1 、QF2和母联断路器QF3 都应断开。
七、BQ7母联智能控制器与执行断路器接线及说明

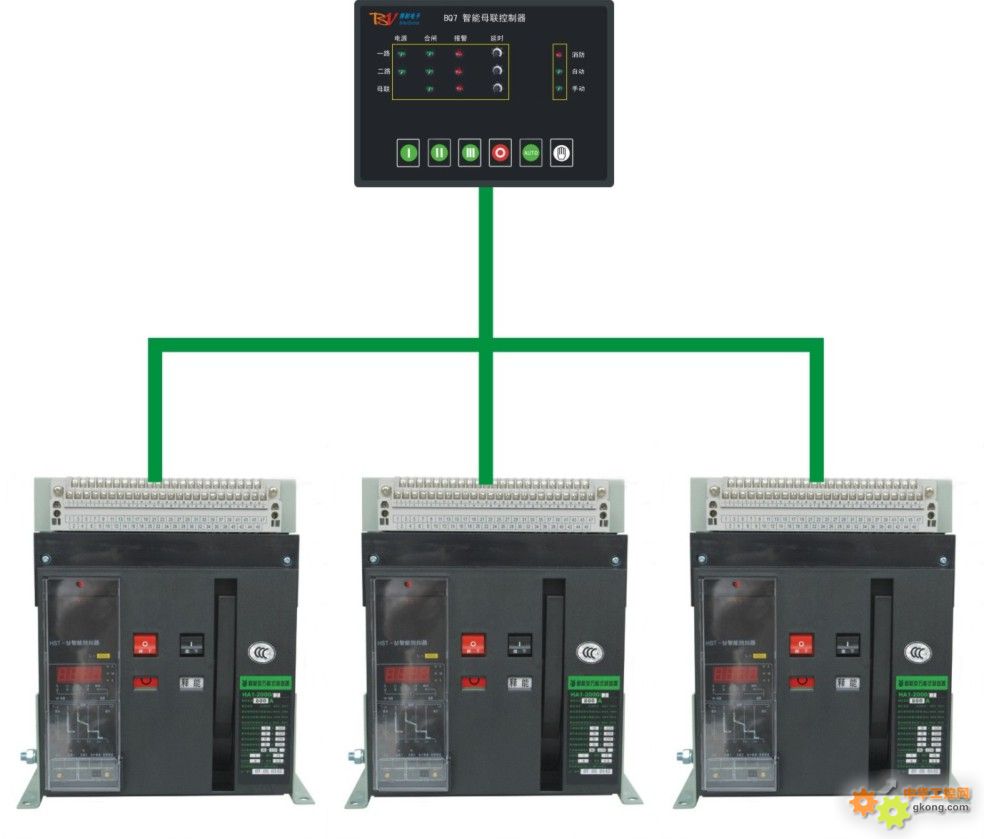

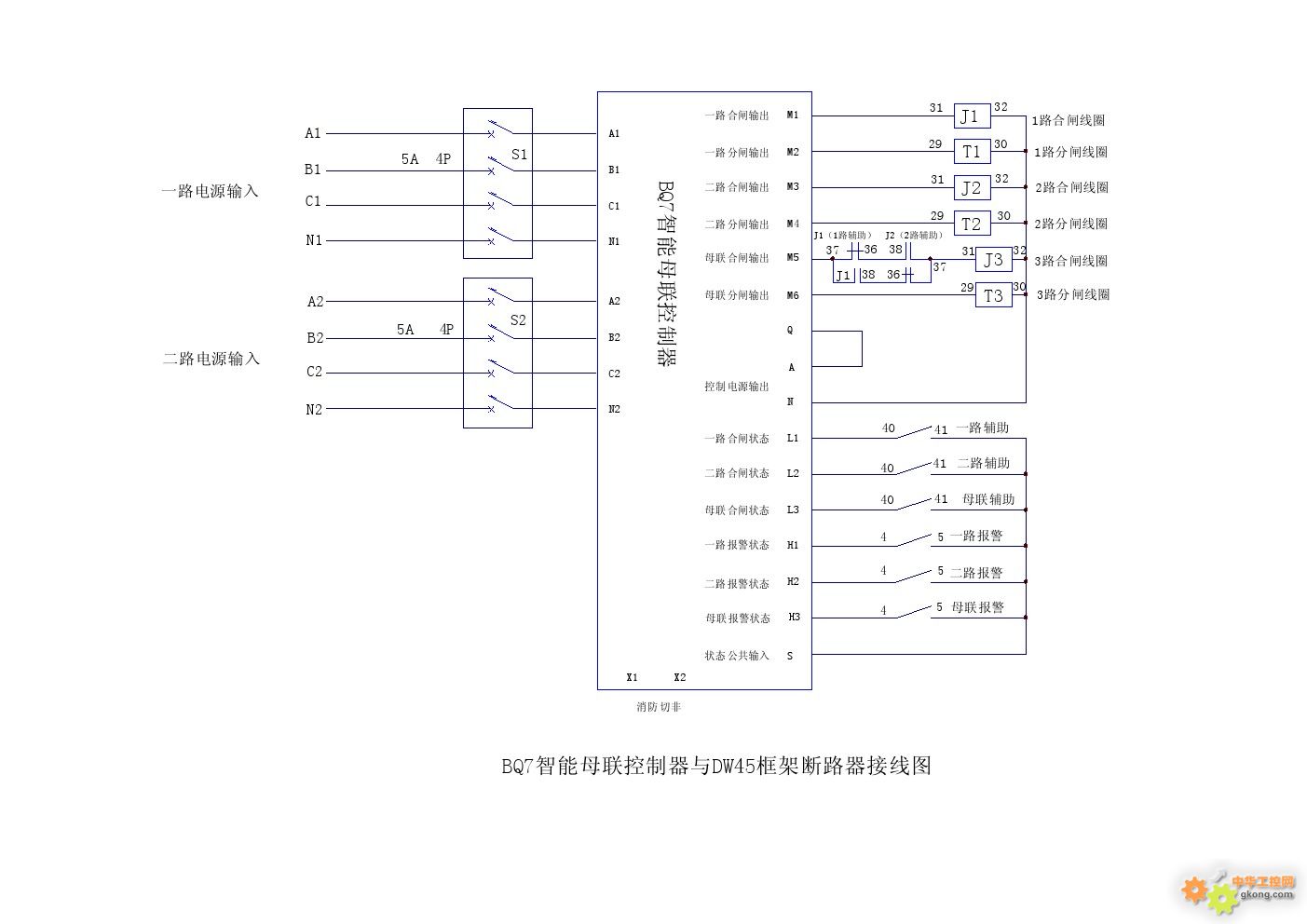

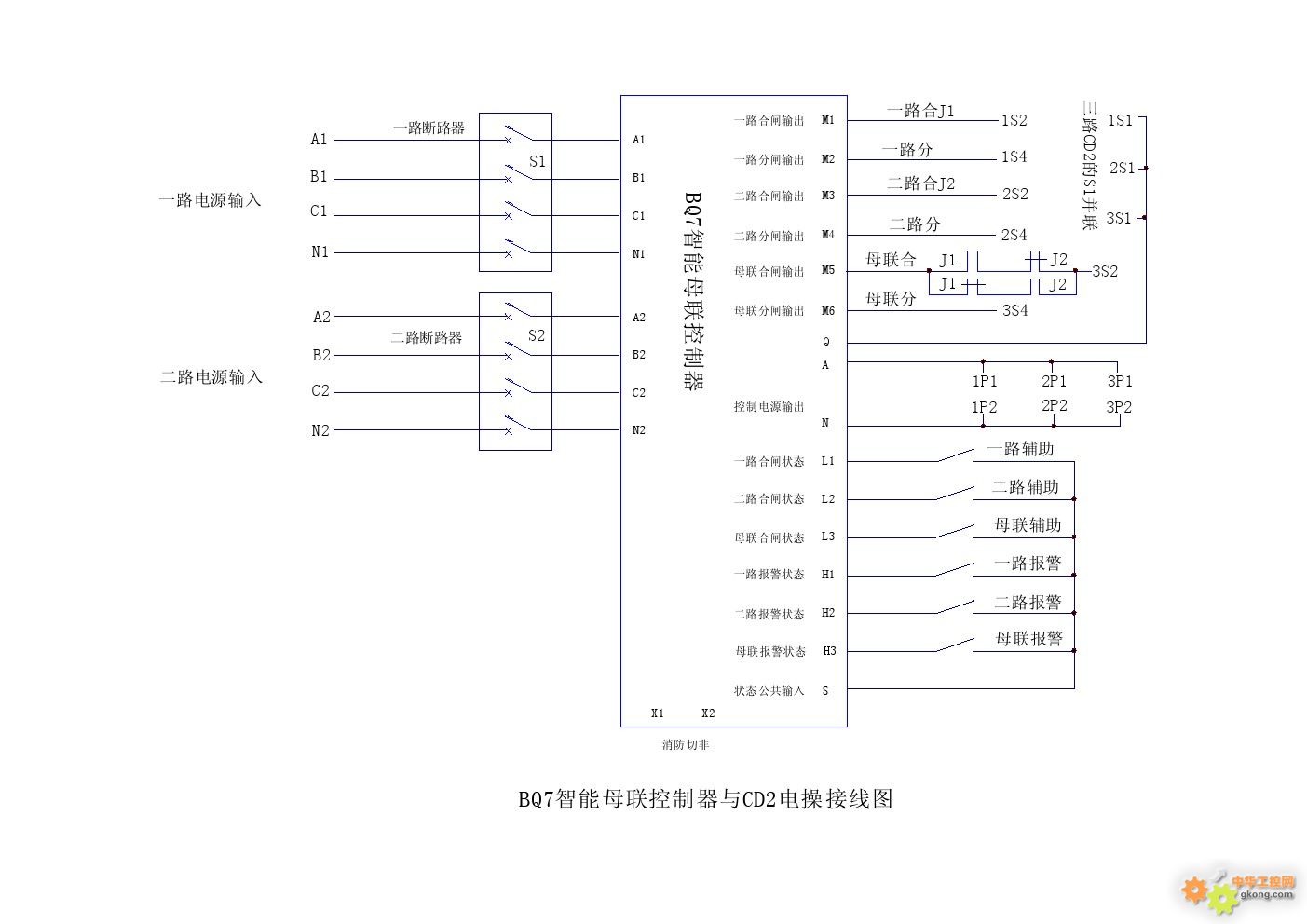

1．由于各种断路器及电操型号众多，我们选取其中几个有代表性的：框架式断路器和CD2电操及其配套断路器；其它型号以此做参照。
2．产品出厂前已经过严格测试，错误的接线及测试试验将会对控制器造成损坏。
八、安装
控制器面板尺寸：190*139
控制器开孔尺寸：180*122
