输入规格 |
|
代码 |
输入信号 |
激励电压 |
|
1 |
0-1KΩ |
1.25V电压桥 |
|
2 |
0-2KΩ |
2.5V电压桥 |
|
3 |
0-5KΩ |
|
4 |
0-7.5KΩ |
|
5 |
0-10KΩ |
|
8 |
用户特定参数 |
|
输出规格 |
|
代码 |
输出信号1 |
代码 |
输出信号2 |
输出阻抗 |
|
A |
0-5V |
A |
0-5V |
≥10K |
|
B |
0-10V |
B |
0-10V |
|
C |
1-5V |
C |
1-5V |
|
D |
0-10mA |
D |
0-10mA |
≤1K |
|
E |
0-20mA |
E |
0-20mA |
≤500Ω |
|
F |
4-20mA |
F |
4-20mA |
|
H |
用户特定参数 |
|
LP |
输入带浪涌保护 |
In:5KA Imax:10KA |
●电源、报警指示
●输入带浪涌保护
●准确测量位置信号
●输入输出量程可编程
●输入／输出／电源间三隔离
PR-612-□ □ □ -LP 例：PR-612-5FF-LP
输入带浪涌保护
输出代码F. 4-20mA
输出代码F. 4-20mA
输入代码5. 0-10KΩ
响应时间：<0.05s（0~90%）（TYP）
波 纹：<10mVrms
传输误差：0.2%的终值
温度系数：15ppm/K的测量值/100Ω负载
耐压强度：2500VDC时100MΩ以上，1500VAC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求 （等同IEC61326-1）
工作温度：-10℃~+70℃
工作湿度：<90%RH（无凝结水）
电 源：24VDC±10%
消耗功率：<1W
外壳材料：ABS阻燃
重 量：约120克
外型尺寸：厚12.5×宽106×高112(mm)
最高连续工作电压：30VDC
额定放电电流In：5KA（线对地、线对线）
最大放电电流Imax：10KA（线对地）
依据标准：GB/T18802.21-2004

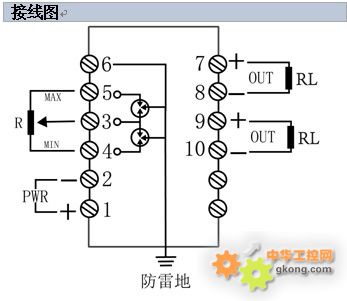

1．带浪涌保护时，仪表6脚端子必须接地线；
2．采用可拆分接线端子，方便使用；
3．导线采用截面积0.5mm2～2.5 mm2；
4．导线裸露长度约8mm，由M3螺钉锁紧。
