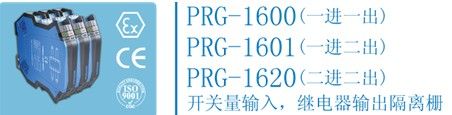

产品描述
开关量输入隔离式安全栅，接受来自危险场所一侧的触点/接近开关输入，通过安全栅隔离传输到安全场所输出，具备继电器输出常开/常闭转换设置功能。
●工作电源：20V-35VDC
●功耗：约1.0W
●现场传感器侧供电电压：约8V(开路时)
●信号输入特性：
现场输入电流>2.1mA时，表示“ON”
现场输入电流<1.2mA时，表示“OFF”
开关滞后作用：200us
响应时间：20ms
驱动能力：250VAC/2A,30VDC/2A
●输出作用方式：
微型拨动开关1、2设置（分别控制通道1、2）
置“ON”侧，继电器输出“常闭”
置“OFF”侧，继电器输出“常开”
●报警功能：（K3置“ON”侧，16、17为报警端）
报警功能订货需注明
详见随机说明书
现场输入电流>7mA,短路报警（SC）
现场输入电流<0.1mA,开路报警(LB)
●报警继电器输出特性：响应时间：20ms
驱动能力：250VAC/2A,30VDC/2A
负载类型：电阻性负载
●性能指标
非本安端间1000VAC/1分钟
工作温度：-20℃～+60℃
相对湿度：35%～85% RH
贮存温度：-40℃～+80℃
●结构及外形尺寸
产品结构：35mm导轨卡装式，ABS外壳材料，插拔式端子
外形尺寸：厚16.5×宽106×高112（mm）
整机重量：150g
产品特点：宽范围供电，可选择输出模式，符合EMC标准
安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备： 0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，符合DIN19234和NAMUR接近开关、开关等现场设备
最高连续工作电压：30VDC
额定放电电流In：5KA（线对地、线对线）
最大放电电流Imax：10KA（线对地）
依据标准：GB/T18802.21-2004
浪涌保护接线注意事项
1. 带浪涌保护时，仪表3脚端子必须接地线；
2．采用可拆分接线端子，方便使用；
3．导线采用截面积0.5mm2～2.5 mm2；
4．导线裸露长度约8mm，由M3螺钉锁紧。
安全防爆认证参数
●国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[Exia Ga]（ⅡC）
认证编号：CNEx12.0058
认证参数：端子（7-8,4-5间）
Um = 250VAC/DC Uo = 10.5VDC Io = 14mA
Po = 37mW Lo = 140mH Co = 1.7uF

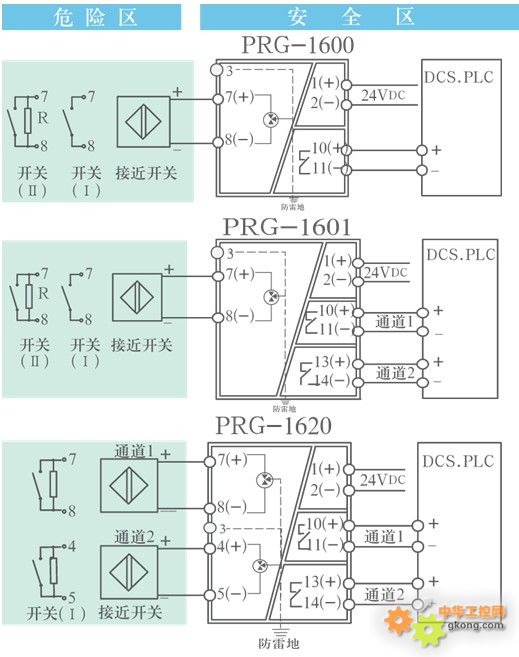

接线图
