概述
精敏系列电动缸是一种新颖的动力设备，能准确完成直线往复运动，适用于各种物体的推拉、升降、反转、锁定、平移、门阀的开关等作业，属通用机械。电动缸为电动执行机构，可实现远距离集中控制或自动控制。精敏系列电动缸动力传动部分采用台湾AIM缸体，稳定可靠。伺服驱动部分采用性价比较高的国产华大伺服电机。电动缸采用闭环伺服控制，控制精度达到0.01mm；很容易与PLC等控制系统连接，实现高精密运动控制。具有噪音低，节能，环保，高刚性，抗冲击力，超长寿命，操作维护简单等优点。精敏系列电动缸按伺服电机和电动缸的连接特性可分为直线式电动缸和折返式电动缸两种。精敏系列电动缸广泛用于机器手、自动化设备、5D影院、动感娱乐等行业。
二、 结构简介
1、电动缸以伺服电机为动力源，通过同步带或连轴器传动带动丝杆、螺母付，把电动机的旋转动变为直线运动。并利用电动机的正反转来实现往复、进退动作。
2、过载保护装置：电动缸正常运转时，缸筒座上的挡杆不产生轴向移动。当推杆承受的工作负荷超过额定负荷的一定数值时，伺服电机立即过载报警，是电机使能失效。伺服电机立即停止转动，推杆便自动停止，使电动机和机件免于损坏，确保整机使用寿命。

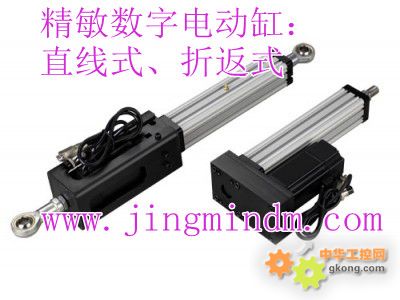

三、 精敏系列电动缸分类和说明
1．直线式电动缸(JMDM-LDDG-220直线式电动缸)简介：
直线式电动缸的缸体和伺服电机安装时成一条直线，之间用连轴器直接相联。优点是传动效率高，寿命长，缺点是电动缸总长度比较长,所占用的空间比较大。
• 220V交流伺服电机
• 锻造铝合金壳体
• 高合金钢伸缩杆
• 最大推力：200kg
• 行程：200mm
• 工作环境温度：-25℃-85℃
• 电机功率：1kw
• 最大速度：200mm/s
• 螺杆导程：5MM
• 螺杆直径：16MM
• 重复定位精度：±0.02MM

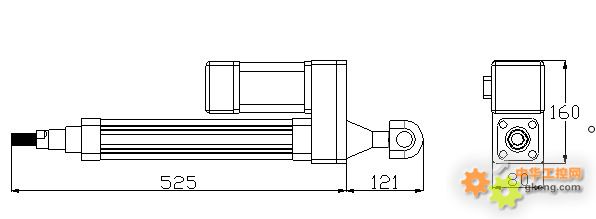

外形尺寸图：

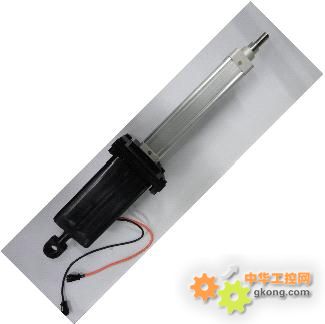

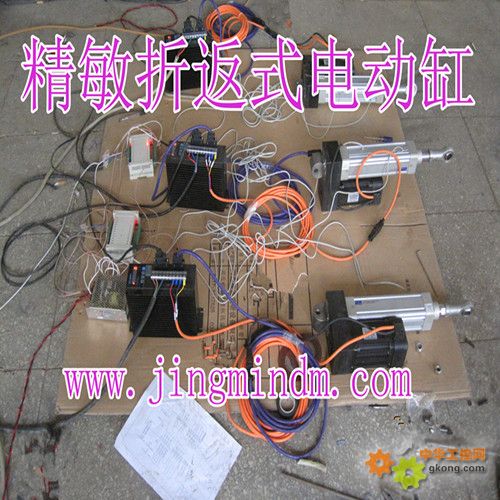

2.折返式电动缸(JMDM-RDDG-220)：
折返式电动缸的缸体和伺服电机安装时成二条平行的直线，之间用同步轮和同步带传动。优点是体积小、电动缸总长度比较短，缺点是电动缸的缸体和伺服电机之间增加了同步带传动，相对于直线式电动缸来说，它的寿命较短，需要更多维护。
技术参数：
• 220V交流伺服电机
• 锻造铝合金壳体
• 高合金钢伸缩杆
• 最大推力：200kg
• 行程：200mm
• 工作环境温度：-25℃-85℃
• 电机功率：1kw
• 最大速度：200mm/s
• 螺杆导程：5MM
• 螺杆直径：16MM
• 重复定位精度：±0.02MM

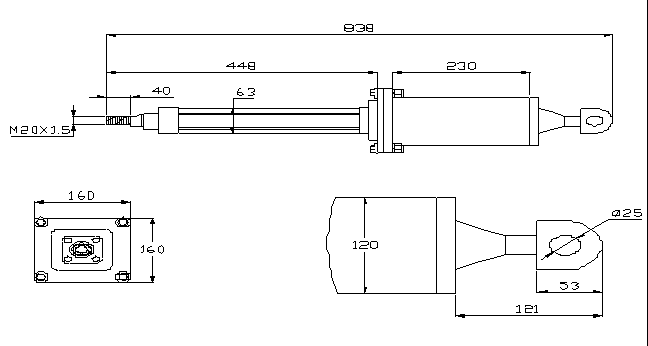

外形尺寸图：
四、 安装、调试
1、电动缸在垂直、水平、倾斜位置均可安装使用。尽可能用耳轴安装。用底脚安装时，要注意：不允许有弯曲载荷作用于缸筒及活塞杆上！！
2、校正行程：
电动缸的行程可使用行程开关进行控制和校正：不带行程开关的，用户可在与电动缸连接的机械适当部位安装行程开关。校正行程时安电气线路图查对接线正确无误后，再用手动操作检查电源是否相反（观察电动缸推杆的行进方向）。从行程开关动作至推位停止，有一惯性行程，校正行程开关位置时就将惯性行程考虑在内。
五、 操作及控制
控制电路可根据各种不同的用途选择。产品样本上的电气线路图为基本电路，仅供参考。
（一）运转前的检查（即安装、接线、手动操作完毕后）：
1、熔断器、热继电器等是否已按要求的规格接入。
2、接地是否可靠。
3、行程开关安装是否可靠。
4、推杆行程是处于实际行程的中间状态。
（二）开始起动时注意：
1、运转准备结束后，开始起动时必须校正电动机的转向，开始以点动运转，确定按下前进、后退按钮时与推杆的前进、后退方向是否一致。
2、验证行程开关是否正常工作。
（三）停电
停电时必须切断电源开关!
六、 维护、保养
丝杆、螺母付及推杆已预先加好润滑脂,可直接使用。润滑脂的补充如下：
丝杆螺母付的加脂可拆下缸筒上的止油栓，使推杆行程前进，用于油枪涂敷在丝杆外周。使用的润滑脂：丝杆用二硫化钼润滑脂。
七、 定制说明
我公司可根据客户的实际需求定做电动缸，客户需要向我公司提供丝杆行程、丝杆导程、最大推力、螺杆直径、外形尺寸等技术参数。
