一、简介

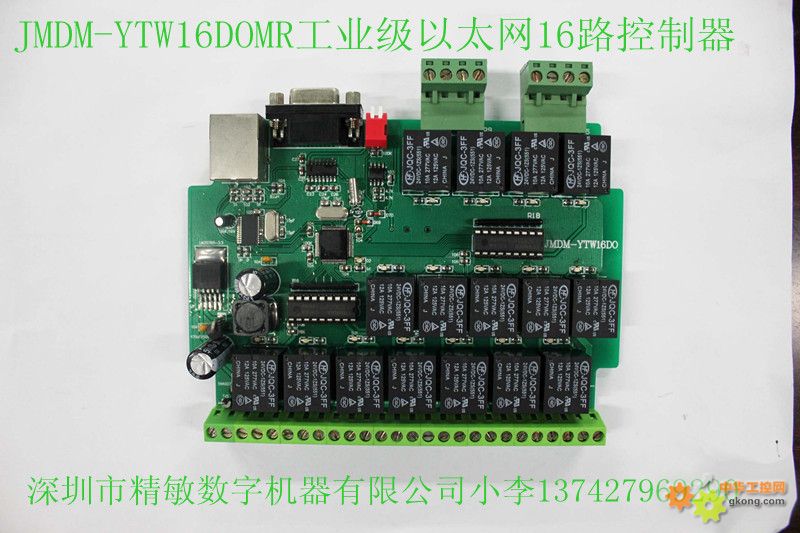

JMDM-YTW16DOMR是深圳市精敏数字机器有限公司自主研发的一款具有16路继电器输出,带有RJ45网络接口的高可靠稳定性的工业级局域网控制器，也叫16点ARM处理器工控板。
二、功能特性
1、工作电源：DC12V~24V 1A；控制板自带防雷击保护电路，稳定可靠。
2、32位高性能单片机控制：程序存储空间：384K；数据存储空间：64K (若有特定需要)，保存数据，断电数据不丢失。
3、两种通信接口：
1）一路RS232接口，可用来下载程序和与电脑等上位机通信；
2）一路RJ45接口：用户根据自己设定的IP地址和密码，可有效的对外部设备进行远距离控制。
4、I/O：
16路继电器输出：可以有效防止该产品上电时瞬间产生误动作，稳定可靠。继电器的触点可承受的交流电压为125V~277V，最大输出电流为10A~12A。
5、程序下载说明：连接好电脑和控制器之间的串口通讯线。使用MCU-ISP下载软件将编译好的HEX文件下载到控制器。（注意：下载的过程中有一个手动断电和上电的过程）。
6、系统稳定性：具有工业级防雷击、抗强电磁干扰、高可靠性能，无死机现象。
7、两种工作方式：支持独立控制（根据KEIL C语言编写的程序逻辑自动控制)、RS45网络接口监控（需编写上位机、下位机程序）；
8、数字量工作状态指示灯：每路数字量输出都有一个指示灯，方便观察输入或输出点工作状态。.
9、附带有FM24C02的铁电存储器EEPROM，断电数据不丢失，可以存储128K的用户数据。
10、芯片内嵌有实时时钟模块，用户根据需要可精确的设定年月日时分秒对外设进行实时控制。
11、带有2位拨码开关，下载程序时以便进行手动复位和运行。
12、外形尺寸：

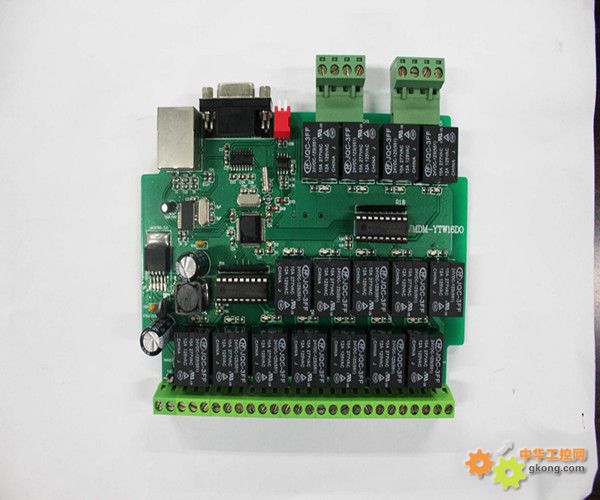

线路板尺寸：长×宽×高: 148mm×105.5mm×28mm。
外壳尺寸： 长×宽×高: 155mm×135mm×60mm。
外壳安装尺寸： 长×宽: 145mm×100mm。
三、上位机界面设计说明
在Windows XP或Windows 7环境下，本公司提供编程所需的IP地址和其它编程资料，客户可在此基础上开发上位机界面。
1、IP地址如下：http://192.168.1.11/SZCNC/24
其中192.168.1.11是与客户电脑的IP是同一网段的IP。
SZCNC，每位客户可根据自己公司的名称或其它随意改写。
01~24，指每路输出对应的路数。

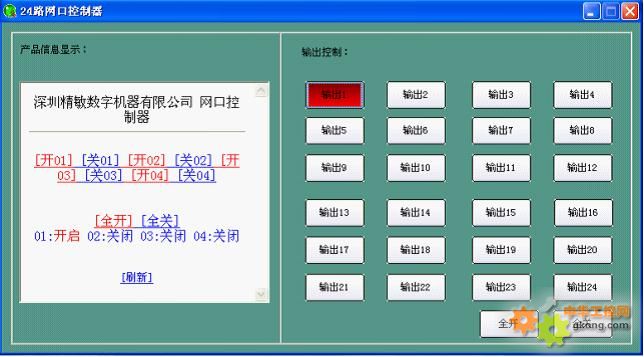

2、控制单路继电器输出点的上位机界面如下：

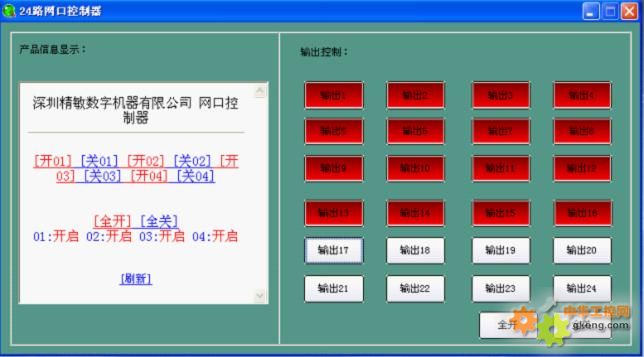

3、控制16路继电器输出点的上位机界面如下：
四、规格
1、工作温度：-40~+85°C；
2、结温度：-40~+125°C ；
3、湿度：5~95% 无凝结 ；
4、功耗(无外部设备): +12V@ 1A (典型值) ；
五、硬件连接注意事项
1、客户应严格按照接线图将控制板全部接线完毕，并检查无误后，才可通上电源。否则将烧坏控制器或外部输入输出等设备。
2、控制器的输入信号默认采用外接直流12或24V供电。
六、用途
1、可串口远程实时监控电厂、自动化车间、远端机房的灯光、电源、音频、视频、电子门禁的开和关，省却人工操作之劳苦、节约人力成本；
2、可用于集中控制楼宇、广告、球馆等行业的灯光、音响等多媒体设备、智能控制家电开关等；
3、可用于各种集散型控制系统、远程控制系统；
4、用户根据自己设定的IP地址和控制器的密码，可对外设进行远距离有效控制。
七、发货事项
1、发货清单：控制器、编程下载线(附送)、电子版产品资料：MCU-ISP下载软件、产品资料（VC控制界面，说明书及接线图）。
2、发货方式：快递，包装标准：防静电防震纸箱。
八、售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；维修方式：送修。
2、技术支持：提供电话、网络在线技术支持。
