一、简介

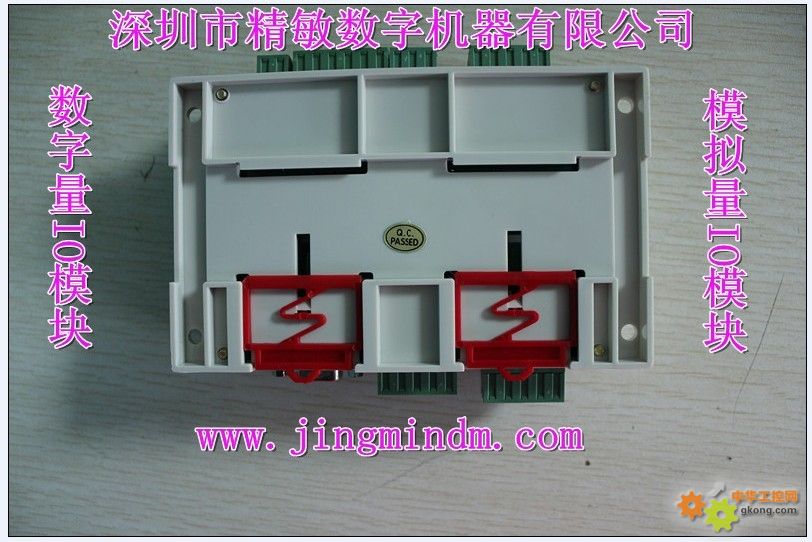

JMDM-12DIO8AIO是深圳市精敏数字机器有限公司自主研发的一款具有8路光电隔离数字量输入和4路模拟量输入，4路继电器输出和4路模拟量输出,高可靠稳定性的工业单片机串口控制器，也叫20点单片机I/O工控板。
二、功能特性
1、工作电源：DC12V~24V 1A或AC9V~18V 1A；控制板自带防雷击保护电路，稳定可靠。
2、8位高性能单片机控制：程序存储空间：32K；数据存储空间：16K (若有特定需要)，保存数据，断电数据不丢失。
3、一种通信接口：一路RS232接口，可用来下载程序和与电脑等上位机通信。
4、I/O：
1) 8路光电隔离数字量输入：输入电压范围为直流12V~24V；也可定制为5V（购买前需特别说明），输入电流为5~10MA；可用于检测外部各种信号的传感器输入，如光电传感器、红外传感器、霍尔传感器、接近开关、点动开关等数字量输入器件等；
2) 4路继电器输出：可以有效防止该产品上电时瞬间产生误动作，稳定可靠。继电器的触点可承受的交流电压为125V~277V，最大输出电流为10A~12A。
3）4路模拟量输入：外接4路模拟量电压信号，采集电压范围是0~10V,采集精度可达到18位；
4）4路模拟量输出：可外接4路模拟量控制装置（如比例阀等），电压输出精度可达到12位；
5、程序下载说明：连接好电脑和控制器之间的串口通讯线。使用STC-ISP下载软件将编译好的HEX文件下载到控制器。（注意：下载的过程中有一个手动断电和上电的过程）。
6、系统稳定性：具有工业级防雷击、抗强电磁干扰、高可靠性能，无死机现象。

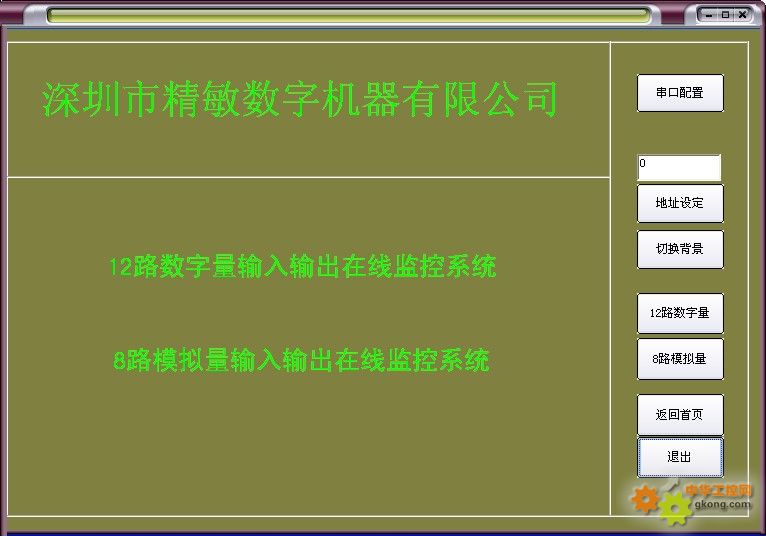

7、2种工作方式：支持独立控制（根据KEIL C语言编写的程序逻辑自动控制)、RS232串口监控（需编写上位机、下位机程序）；
8、数字量工作状态指示灯：每路数字量输入或输出都有一个指示灯，方便观察输入或输出点工作状态。
9、带有2位拨码开关，以便进行地址或其它功能的模式选择。
10、外形尺寸：
线路板尺寸：长×宽×高: 122mm×86mm×23mm。
外壳尺寸： 长×宽×高: 145mm×90mm×40mm。
安装尺寸： 长×宽: 135mm×70mm。
三、编程说明
在KEIL C编程环境下，本公司提供编程范例，客户可在此基础上二次开发应用程序。
1.控制单个继电器输出点：
sbit OUT1 = P2^4; 第一个继电器输出端口定义；
sbit OUT2 = P2^5; 第二个继电器输出端口定义；
sbit OUT3 = P2^6; 第三个继电器输出端口定义；
sbit OUT4 = P2^7; 第四个继电器输出端口定义；
OUT3 =0; 打开第三个继电器；
OUT3 =1; 关闭第三个继电器；
2.读输入点命令：
sbit IN1 = P0^0; 第一个输入点定义；
sbit IN2 = P0^1; 第二个输入点定义；
sbit IN3 = P0^2; 第三个输入点定义；
sbit IN4 = P0^3; 第四个输入点定义；
sbit IN5 = P0^4; 第五个输入点定义；
sbit IN6 = P0^5; 第六个输入点定义；
sbit IN7 = P0^6; 第七个输入点定义；
sbit IN8 = P0^7; 第八个输入点定义；
if((IN3 ==0)&& (IN3 ==0)) 判断第三个输入点有没有信号输入；
3.读拨码开关命令：
sbit SW1 = P1^2; //拨码开关1
sbit SW2 = P1^1; //拨码开关2
四、规格
1、工作温度：-10~+65°C；
2、储存温度：-20~+80°C ；
3、湿度：5~95% 无凝结 ；
4、功耗(无外部设备): +12V@ 1A (典型值) ；
五、硬件连接注意事项
1、客户应严格按照接线图将控制板全部接线完毕，并检查无误后，才可通上电源。否则将烧坏控制器或外部输入输出等设备。
2、控制器的输入信号默认采用外接直流12或24V供电。
六、用途
1、广泛用于线路通断检测、线排质量检测；
2、可串口远程实时监控电厂、自动化车间、远端机房的灯光、电源、音频、视频、电子门禁的开和关，省却人工操作之劳苦、节约人力成本；
3、可用于集中控制楼宇、广告、球馆等行业的灯光、音响等多媒体设备、智能控制家电开关等；
4、可用于计算机控制各种外围光电开关、红外探头、按钮信号、设备开关；
5、可用于各种集散型控制系统、远程IO模块、远程控制系统；
6、可用于高精度的模拟量信号采集以及模拟量输出对外控制比例阀等。
七、发货事项
1、发货清单：控制器、编程下载线(附送)、电子版产品资料：KEILC软件及教程、STC-ISP下载软件、产品资料（范例程序、说明书及接线图）。
2、发货方式：快递，包装标准：防静电防震纸箱。
八、售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；维修方式：送修。
2、技术支持：提供电话、网络在线技术支持。
