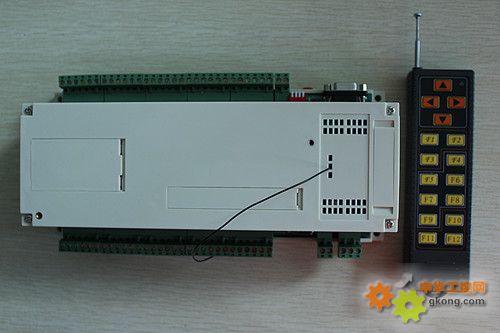

JMDM-WX20MR无线遥控15路开关控制器
一、简介
JMDM-WX20MR是一款工业级高可靠无线遥控控制器，可实现用遥控器控制15路继电器开关，最大遥控距离100米；或者RS232/RS485控制20路继电器开关，相当于是JMDM-COM20MR的升级无线版产品。
二、RS232/RS485控制时使用说明
当使用串口或RS485通过上位机控制时，完全等同于JMDM-COM20MR串口控制20路继电器。
2.1硬件连接注意事项
1）JMDM-COM20MR采用交流18V或直流24V供电；
2）注意严格按照产品说明书后面所附的接线图接好外部数字量输入部分、外部数字量输出部分、控制器、电源之间的连接；电源接线更要严格、仔细检查确认无误后再接，否则将烧坏控制器或外部输入输出等设备；
3）控制器的外围输入输出采用直流24V或交流220V供电时，当与相应的外部输入输出器件相匹配；
2.2上位机软件说明
1）安装软件：
打开精敏上位机监控软件包安装软件，双击setup即可，或者直接双击support文件夹中的.exe可执行文件也行。
2）如何检测输入点输入状态：
打开软件后在软件界面的输入点检测对话框内可看到四个输入点的状态。
3）如何控制输出点输出：
打开软件后在软件界面的输出点控制对话框内可控制二十个输出点的输出状态。
4）怎样选择串口号和控制器号：
在串口选择下拉菜单里面选择要操作的串口；
在控制器选择下拉菜单里面选择要操作的控制器；
2.3通信协议
对于简单应用场合采用RS232通信，电脑与控制器之间是一对一的关系；最大通信距离是10米； 对于复杂应用场合可以采用RS485通信，电脑与控制器之间是一对多的关系；最大通信距离是1.5千米，每个控制器可以设定不同的地址，一台电脑或主控PLC控制最多大255个控制器。
通信技术参数如下:
波特率：9600；奇偶校验：无；数据位：8位；停止位：1位。
通信协议如下：
一、地址设定指令：OA(00)E
二、电脑发送到控制器：
1．一路输出： 关：O ( 00,01,0)E,开：O ( 00,01,1)E；
2．二路输出： 关：O ( 00,02,0)E,开：O ( 00,02,1)E；
3．三路输出： 关：O ( 00,03,0)E,开：O ( 00,03,1)E；
4．四路输出： 关：O ( 00,04,0)E,开：O ( 00,04,1)E；
5．所有输出： 总关:O ( 00,00,0)E,总开：O ( 00,00,1)E；
6．读取输出点状态： O(00,40,1)E 命令控制器返回第一路---第八路数据；
7．读取输出点状态： O(00,41,1)E 命令控制器返回第九路---第十六路数据；
8．读取输出点状态： O(00,42,1)E 命令控制器返回第十七路---第二十路数据。
二、控制器发送到电脑输出点状态：
OA(00,00000000)E 后面8个数字对应第一路输出点到第八路输出点的输出状态，0为没有输出，1为有输出。
OB(00,00000000)E 后面8个数字对应第九路输出点到第十六路输出点的输出状态；0为没有输出，1为有输出。
OC(00,00000000)E 后面4个数字对应第十七路输出点到第二十路输出点的输出状态，0为没有输出，1为有输出。
三、按键遥控说明：
遥控器有16个按键，其中按键F12没有用。按一下该按键，相应的继电器就闭合；再按下该按键，相应的继电器就断开。
遥控距离最远是100米；
序号 按键 对应继电器
1 UP 继电器输出一
2 DOWN 继电器输出二
3 LEFT 继电器输出三
4 RIGHT 继电器输出四
5 F1 继电器输出五
6 F2 继电器输出六
7 F3 继电器输出七
8 F4 继电器输出八
9 F5 继电器输出九
10 F6 继电器输出十
11 F7 继电器输出十一
12 F8 继电器输出十二
13 F9 继电器输出十三
14 F10 继电器输出十四
15 F11 继电器输出十五
四、性能参数
3.1 JMDM-WX20MR
工作电源：主电源：AC18V (或DC24V)；外围驱动电源：DC24V或DC12V；
主控制芯片：8位高性能单片机；
程序存储空间：32K (若有特定需要，可用64K)；
数据存储空间：16K (若有特定需要，可用32K)，保存数据，断电数据不丢失；
输入输出：
4路无线接收模块；
20路继电器输出，输出电压为12/220V，最大承受电流是10A；输出采用特有的高频信号滤除电路防止触点打火，提高继电器寿命。
系统稳定性：采用启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在1ms之内；
接口：1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
1路标准的RS485通信接口（抗15KV静电冲击和雷击），可用于RS485通信；
工作状态指示：2个LED灯显示，有二个拨码开关可根据程序需要设定程序状态或程序参数；
外壳采用螺钉固定或导轨安装,一体化紧凑型设计：
外壳尺寸：长×宽×高为: 146mm×90mm×40mm；
内部控制板尺寸：长×宽×高为: 245毫米×102毫米×40毫米；
四、应用案例
1、串口通讯控制自动化设备；
2、自动化质量检测仪；
3、生产线智能检测系统；各种传感器输入信号的检测；
4、无线控制、串口/RS485控制各种执行器件如电磁阀、气缸、继电器、LED灯串、普通电机等。
五、售后服务
1、正常使用下，自购买之日起一年内，JMDM控制器出现质量问题可获免费维修；保修期过后维修收取更换零件的费用。
2、变压器、串口通信线等赠品或附属品属于损耗，不在保修范围。
3、因自然力、人为损坏、未按说明使用、不恰当的操作、拆修，或超出使用范围的滥用等造成的故障，不在保修范围内。如需维修时，收取适当的成本费。
