FS-485GT 是一款特别适合工业应用的 RS232 到 RS485 和 RS422 的隔离转换器，该产品内部采用了两个 DC/DC 隔离电源模块和高速光偶，实现了电源与 RS232 和 RS485/422 、 RS232 与 RS485/422 的全部隔离，供电电源采用了 9 ～ 40VDC 宽电压输入，不怕电源电压 抖动对通信的影响。 采用特有的无延时自动收发转换技术和波特率自适应技术，即插即用适合所有软件，并且在不发送数据的待机状态时输出为高阻态，支持多点通信，有别于市售的其它同类廉价产品。本产品内置防静电抗雷击电路，独具电源和收、发指示灯，外形为标准导轨安装的工业结构。
由于 FS-485GT 的电源、 RS232 、 RS485/422 是全部隔离的，因此无论 FS-485GT 的工作电源是取至 RS232 的设备还是取至 RS485/422 的设备，或是单独外接电源，都能保证 RS232 接口与 RS485/422 接口是相互隔离的。
主要技术参数：
1、接口标准：TIA/EIA-RS232C、TIA/EIA-RS485/422，RS232仅使用TXD、RXD、GND三线
2、输出为四线全双工 RS422 接口和二线半双工 RS485 接口
3、需外接 9 ～ 40VDC 电源，消耗功率＜ 1W
4、光隔离电压：电源对 RS232 和 RS485/422 隔离电压为 1000VDC
RS232 对 RS485/422 隔离电压为 1000VDC
（隔离电压最高可做到 3000VDC ，订货时需声明）
5、传输介质：普通双绞线：截面积 0.5mm 2 ，分布电容＜ 60pf/m ，特性组抗 120 欧
6、工作方式： RS485 半双工透明传输或 RS422 全双工透明传输
7、最大通信距离为 3000 米 （ 4800bps 时）、 2000 米 （ 9600bps 时）， 1200 米 （115.2Kbps 时）
8、RS485/422 可挂节点数为 32 个
9、波特率为 0 ～ 230Kbps 自适应
10、接口保护：
RS485/422 端口：± 15KV 防静电保护、 600W 防雷击（浪涌）保护和防 60V 持续过电压 的自恢复保护。
RS232 端口：± 15KV 防静电保护
电源端口：过流保护
11 、安装方式： 35mm 标准导轨安装和螺栓孔安装
12 、 工作温度 :-40 ～ 85 ℃
13 、外形尺寸： 85 × 55 × 25

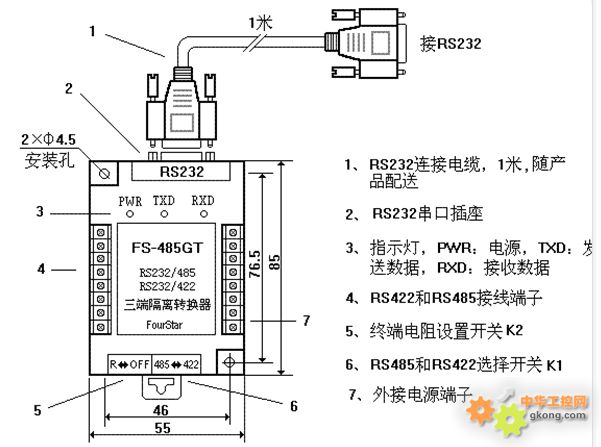

产品外形及端子信号定义：

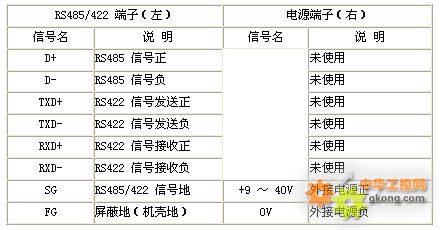

接线端子信号定义

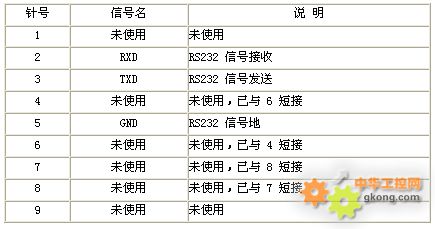

RS232 （ DB9 针）插座信号定义
FS-485GT 与设备的 RS232 口的连接：
FS-485GT 可连接任何 RS232 串口，本产品的 RS232 插座是按标准的 DTE 接口定义的，连接标准 DCE 接口可用直通电缆连接，连接象电脑这样的 DTE 接口需做一条交叉电缆，如下图所示，随产品已配有该电缆。对于其它未按标准信号排列的 RS232 口，用户按照“发送连接收，接收连发送”的原则连接即可。
产品的应用：
FS-485GT 可用于点到点通信和多点通信，除可连接多个其它 RS485/422 接口外，也可将多达 32 个 RS232 口组成 RS485 或 RS422 通信网络，其通信距离可达 3000 米 （ 4800bps 时）、 2000 米 （ 9600bps 时）， 1200 米 （ 115.2Kbps 时），各节点的地址由设备的内部程序确定。如使用屏蔽双绞线，请将屏蔽层接到产品的“ FG ”端子上。
1、二线半双工 RS485 通信网络：
将 FS-485GT 转换器上的 RS485 和 RS422 选择开关 K1 拨到“ 485 ”，将网络的始端和终端的 FS-485GT 上的终端电阻设置开关 K2 拨到“ R ”，网络上的其它 FS-485GT 上的终端电阻设置开关 K2 拨到“ OFF ”。

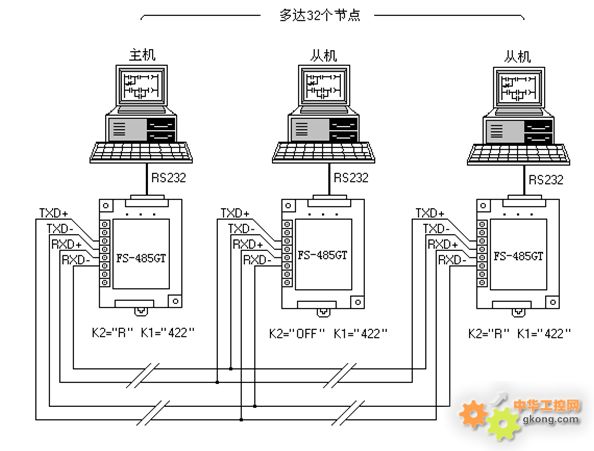

2、四线全双工 RS422 通信网络
将 FS-485GT 转换器上的 RS485 和 RS422 选择开关 K1 拨到“ 422 ”，将网络的始端和终端的 FS-485GT 上的终端电阻设置开关 K2 拨到“ R ”，网络上的其它 FS-485GT 上的终端电阻设置开关 K2 拨到“ OFF ”。
几点说明：
• 关于通信线，应选用截面积为 0.5mm 2 以上，特性阻抗为 120 欧姆的屏蔽双绞线。
• 为防止 RS485/422 接口的共模电压超出允许范围而影响通信的可靠性甚至损坏接口，可用一条截面积为 1mm 2 的低阻值导线将各个 FS-485GT 的信号地“ SG ”连接起来以消除网络上各节点的地电位差。
• 各个 FS-485GT 到总线的电缆长度（支线）不要超过 15 米 ，否则会产生回波，影响系统的正常通信。最佳的方案是将 FS-485GT 直接并接在 RS485/422 总线上。
• 关于终端电阻的设置，终端电阻的作用是为了消除信号在通信线路中的反射而引起的波形畸变，须将通信线路始端和终端的 FS-485GT 的终端电阻设置开关 K2 拨到“ R ”（接入 120 欧终端电阻），而通信线路中其它 FS-485GT 的终端电阻设置开关 K2 应拨到“ OFF ”（不接终端电阻）。

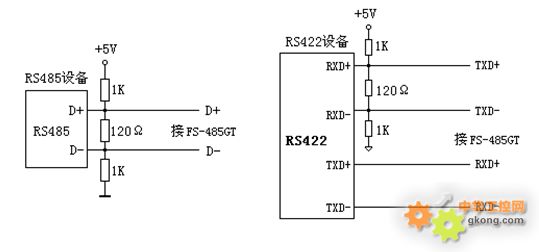

当 FS-485GT 与其它设备的 RS485/422 通信口连接时，请在网络中最后一个设备的 RS485/422 的接收端接入 120 欧终端电阻和二个 1K 上拉和下拉电阻，如图所示：
图中的 120 Ω电阻为终端电阻，是为防止信号在线路中引起反射而设置的， 1K 电阻分别是电平上拉和下拉电阻，作用是保证线路在空隙时为逻辑“ 1 ” ，使数据位处于停止位防止接收到误码。
• 当通信程序采用全双工方式时，只能使用四线全双工 RS422 接线；当通信程序采用半双工方式时，可使用二线半双工 RS485 或四线全双工 RS422 接线。各个节点的地址由设备的内部程序确定。
• 附件：随产品配 RS232 连接电缆一条。
