E485GP兼容西门子中继器6ES7 972-0AA01-0XA0，是针对PROFIBUS总线设计的RS485高速隔离中继器， 适用于PROFIBUS网络、PPI网络、MPI网络、 MODBUS 网络和自由口通信网络等一切RS485网络，对信号进行隔离和放大，当RS485通信距离超过对应波特率所允许的距离时，或网络上的节点数超过允许数量时需使用中继器对信号进行放大。该产品具有双向延长通信距离、信号流向自动切换、波特率自动适应等特点，产品全部选用抗静电、抗雷击的工业级器件，能稳定工作于恶劣的工业环境。
当连接到总线上的节点数量超过32个或总线段之间的连接电缆超过最大电缆长度（见下表）时，须使用中继器对信号放大。
表一
主要技术参数：
● 隔离电压： 1000VDC （最高可做到 3000VDC ，订货时需声明）
● 通信速率：0～1.5Mbps自动适应
● 最大通信距离：2000米（9.6Kbps）、1500米（19.2Kbps）、800米（187.5Kbps）、200米（500Kbps）、100（1.5Mbps）
● 电源：24VDC 1W直流电源供电
● 具有总线开路、短路及空隙故障保护
● 内置600W防雷保护器，±15KV ESD（静电）保护
● 集成终端和偏置电阻、数据收发指示灯
● 工作温度：-40～+85℃
● 外形尺寸：85×55×25（长×宽×高），标准导轨安装
● 重量：100克
工作原理框图：
产品外形和端子信号定义：

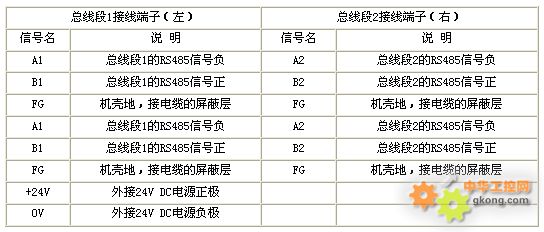

总线段1和2接线端子信号定义

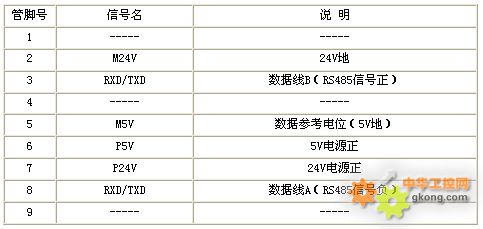

编程器PG/OP插座（DB9F插座）信号定义
通信线采用PROFIBUS网络电缆（西门子产品号：6XV1 830-0EH10），波特率为100Kbps以下时也可使用普通屏蔽双绞线（截面积不小于0.35mm2）。电缆的屏蔽层须接到中继器的FG端子上。
E485GP用作延长通信距离：
下面的用法分别将总线段1和总线段2的通信距离延长到规定的长度，根据波特率的不同延长的距离不同，参见表一。

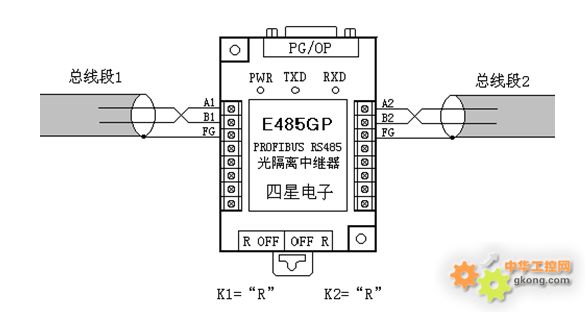

图中的终端电阻设置开关K1和K2均拨到“R”位置。
E485GP用作总线分支：
节点到总线的距离称为支线，根据RS485标准，支线的长度不能超过15米，否则会产生回波引起波形畸变，所以RS485一般都采用一条总线走到底的铺线方式。当总线需要分支时则必须在分支点处使用中继器，如下图所示，用E485GP分支后总线段2又可延长到规定的长度（对应的波特率不同长度不同）。

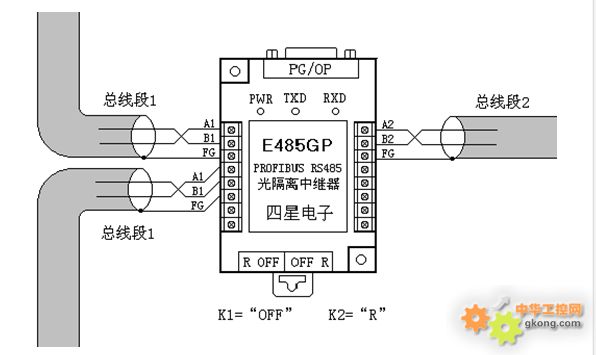

由于E485GP在总线段1中的位置并不是终点，所以终端电阻设置开关K1应拨到“OFF”，而K2应拨到“R”。

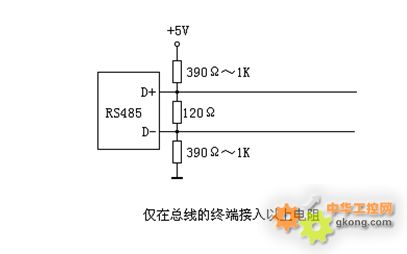

为保证线路在空隙时为逻辑“1”，使数据位处于停止位防止接收到误码和抑制信号在线路中的反射，用户必须在线路的终端按下图所示接入终端电阻和上拉、下拉电阻。
建议用户在PLC的RS485口安装西门子总线连接器（非隔离）或四星电子的总线连接器（隔离），因为连接器内部已集成了终端电阻和上拉、下拉电阻，可由开关设置。
附录：西门子RS485中继器的通信电缆敷设和终端电阻设置规范
RS485中继器的安装和终端电阻的设置必须按照RS485标准规范进行，否则不能正常通信，下面是摘自西门子的RS485通信网络的几种安装规范，各个站点须使用西门子总线连接器（非隔离）或四星电子的隔离的总线连接器PFB-G。
一、当总线长度超过对应波特率下的规定长度或站点数量超过32个时，用中继器将总线分成总线段1和总线段2，每段总线支持规定的长度和站点数量。总线中最多可串联9个中继器将总线分成10段。

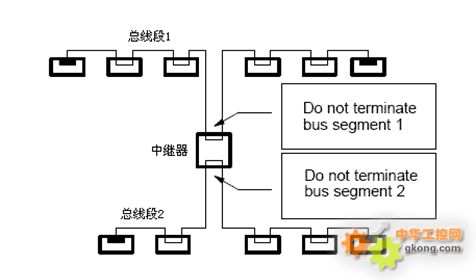

下图中的中继器在总线段1中是终端，在总线段2中也是终端。

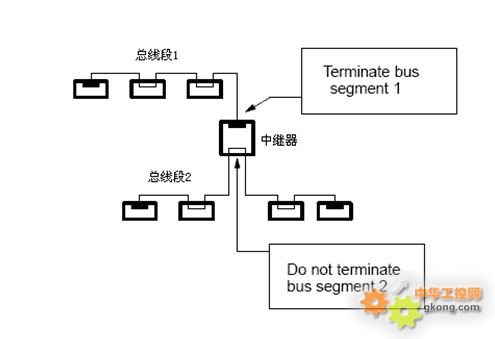

二、用中继器将总线路段2分支后连接另一总线段1。RS485总线规范是采取一条总线走到底的原则，在分支点处必须安装中继器，这样就可实现RS485的星形连接。
下图中的中继器在总线段2中是一个节点，在总线段1中则是终端。

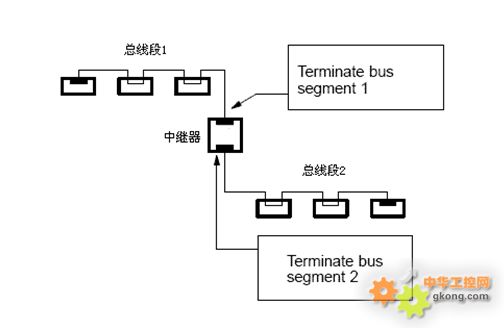

三、用中继器桥接总线段1和总线段2。可将二段总线用中继器在任意位置连接起来，下图中的中继器在总线段1和总线段2中均是节点。
