概述
NHR-5300系列人工智能PID调节器采用微分先行的控制算法,带有外给定和阀位控制功能。可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、速度等物理量的测量显示,并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
双屏LED数码显示,且带有光柱模拟指示功能(0～100%)。
具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度。
具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能,带LED报警灯指示。
可带一路PID控制输出和一路模拟量变送输出,具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等输出控制方式可选择。
带PID参数自整定功能,控制输出手动/自动无扰切换功能,控制准确且无超调。
支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出,为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存,具备参数恢复出厂设定功能。
仪表面板

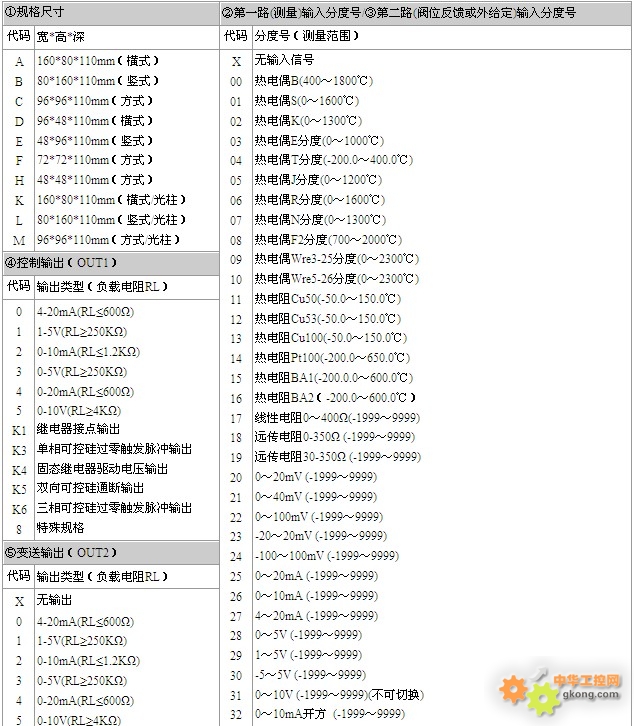

仪表选型
NHR-5310□-□/X-□/□/□/□/□( )-□-( )
单路控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NHR-5320□-□/□-□/□/□/□/□( )-□-( )
外给定控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NHR-5330□-□/□-□/□/□/□/□( )-□-( )
阀位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口,规格尺寸为H型的仪表只能做单路控制。
3、规格尺寸为D、E型的仪表,接线端子25～36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5
A,规格尺寸为H型的仪表继电器容量一样,其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择K5控制输出功能时(正、反转输出),报警输出最多只能选择2限报警。
5、当型号NHR-5310/5320控制输出选择K1时指单个继电器接点输出
当型号NHR-5330控制输出选择K1时指继电器正反转接点输出
6、在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。
例1:NHR-5310A-14/X-0/0/2/X/X-A(单路控制)
例2:NHR-5320A-14/27-K1/0/2/D1/X-A(外给定控制)
例3:NHR-5330A-14/27-0/0/2/Y1/X-A(阀位反馈控制)
例4:NHR-5330A-14/27-K1/0/2/D1/X-A(阀位反馈输入正反转控制输出)
例5:NHR-5330A-14/X-K1/X/2/X/X-A(无阀位反馈输入正反转控制输出)
