概述

NHR-5620系列数字显示容积仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。
双屏LED数码显示，具备11种信号输入功能，测量精度为0.2％级。
可对各种形状罐体进行液位〈=〉容积转换测量控制。
采用查表法进行运算，可对规则或不规则罐体实现高精度的液位〈=〉容积显示控制。
可带两路模拟量变送输出。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动、定时、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。

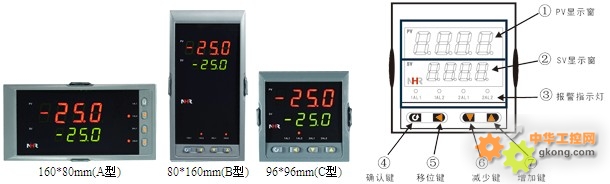

仪表面板

仪表选型

NHR-5620□-□-□/□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②输入分度号
代码	宽高深	代码	分度号（测量范围）
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）	25 26 27 28 29 30 31 32 33 34 35 56	0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)（不可切换） 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 特殊规格
③变送输出1（OUT1）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
④变送输出2（OUT2）		⑤报警（继电器接点输出）
代码	输出类型（负载电阻RL）	代码	报警限数
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格	X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出		⑦馈电输出
代码	通讯接口(通讯协议)	代码	馈电输出（输出电压）
X D1 D2 D3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口	X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P(12/24)”表示第一路12V，第二路24V馈电输出。
⑧供电电源		⑨备注
代码	电压范围	无备注可省略
A D	AC/DC 100-240V(50/60Hz) DC 20-29V	无备注可省略

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5620A-27-0/X/2/X/X-A
例2：NHR-5620B-28-0/X/2/D1/X-D
