概述

NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。
五位LED数码显示。
可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备多种外形尺寸及样式供用户选择。

主要功能参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A/AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	UICOSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh	PF=1.0； ±(0.4%读数+0.1%量程)	0.1Wh
无功功率	UISINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Varh
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh	±(0.4%读数+0.1%量程)	0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 Hz	±0.05Hz	0.01Hz

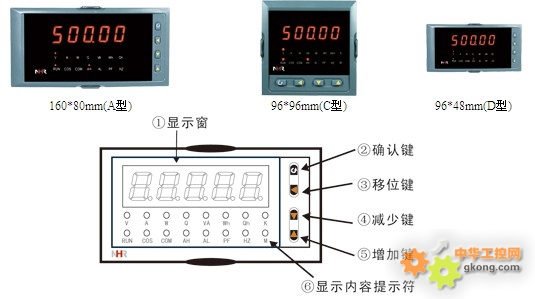

仪表面板

仪表选型

NHR-3100□-□-□/□-□
① ② ③ ④ ⑤

①规格尺寸		②输入类型
代码	宽高深	代码	测量类型
A C D	16080130mm 9696130mm 9648130mm	I V W Ep E3P War Eq VA Es COS Hz	交流电流交流电压有功功率有功电能三相有功平衡功率无功功率无功电能视在功率视在电能功率因数工频周波
③输出类型
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 D1 D2 PO 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通讯 RS232通讯累积脉冲输出特殊规格
④报警输出		⑤供电电源
代码	报警路数	代码	电压范围
X 2	无输出 2限报警	A D	AC100～240V （50/60Hz） DC20～29V

备注：

在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
型号举例：NHR-3100A-W-0/2-A
