西门子S7-200CPU224：用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。
长期经营：
西门子DP总线电缆 接头、PLC系列：S7-200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200、触摸屏、变频器、伺服电机、数控系统、开关电源
-
-

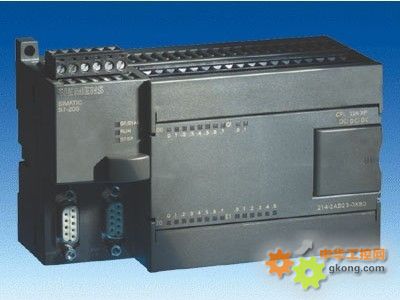

西门子S7-200CPU2246ES7214-1AD23-0XB8
§ 紧凑的高性能 CPU
§ 本机带24个输入/输出点
§ 最多可带7个扩展模块
Design
CPU 224 装配有：
§ 集成式 24 V 编码器/负载电源:用于直接连接传感器和编码器。具有 280 mA 输出电流，它也可用作负载电源。
§ 2种型号：带多种电源和控制电压
§ 内置数字量输入/输出：14个输入和 10 个输出。
§ 1 个通讯接口:可选
作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。
- 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。
- 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。
- 扩展总线：
连接扩展模块 (只能使用 22x 系列的扩展模块)。
- 中断输入：
对过程信号的上升沿或下降沿作出极高速响应
- 高速计数器：
6 个高速计数器(30 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90°相差脉冲列(4x20 kHz)的增量编码器。o.
- 通过数字量和模拟量扩展模块进行无故障扩展(扩展模块，选件)。
|
设备种类
|
|
种类
|
电源电压
|
输入电压
|
输出电压
|
输出电流
|
|
|
24 V DC
|
24 V DC
|
24 V DC
|
0.75 A, 晶体管
|
|
|
85 … 264 V AC
|
24 V DC
|
24 V DC, 24 … 230 V AC
|
2 A,继电器
|
6ES7211-0AA23-0XB0 CPU221 DC/DC/DC,6输入/4输出
6ES7211-0BA23-0XB0 CPU221 继电器输出,6输入/4输出
6ES7212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出
6ES7212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出
6ES7214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出
6ES7214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出
6ES7214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
6ES7214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO
6ES7216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出
6ES7216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出
扩展模块
6ES7 221-1BH22-0XA8 EM221 16入 24VDC，开关量
6ES7 221-1BF22-0XA8 EM221 8入 24VDC，开关量
6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，开关量
6ES7 222-1BF22-0XA8 EM222 8出 24VDC，开关量
6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 开关量
6ES7 222-1HF22-0XA8 EM222 8出 继电器
6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固态－MOSFET
6ES7 222-1HD22-0XA0 EM222 4出 继电器 干触点
6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量
6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 继电器
6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量
6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 继电器
6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量
6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 继电器
6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量
6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 继电器
6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模拟量
6ES7 231-7PB22-0XA8 EM231 2入*热电阻，模拟量
6ES7 231-7PD22-0XA8 EM231 4入*热电偶，模拟量
6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模拟量
6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模拟量
6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块
6ES7 253-1AA22-0XA0 EM253 位控模块
6GK7 243-1EX01-0XE0 CP243-1 工业以太网模块
附件
6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K
6ES7 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒
6ES7 291-8BA20-0XA0 BC293,CPU22x电池盒
6ES7 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM
6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m
6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关
6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸
6AV6 640-0AA00-0AX0 TD400C文本显示器
6EP1 332-1SH31 专为S7－200 设计电源,24V/3.5A 可并联5个
6ES7272-0AA30-0YA1
电源模板
6ES7307-1BA00-0AA0 电源模块(2A)
6ES7307-1EA01-0AA0 电源模块(5A)
6ES7307-1KA01-0AA0 电源模块(10A)
CPU
6ES7312-1AE13-0AB0 CPU312，32K内存
6ES7312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7314-1AG13-0AB0 CPU314,96K内存
6ES7314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7315-2AH14-0AB0 CPU315-2DP, 128K内存
6ES7315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
6ES7317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存
内存卡
6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
6ES7 953-8LG20-0AA0 SIMATIC Micro内存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)
6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)
6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)
开关量模板 SM338绝对位置输入模块
6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）
6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）
6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接
6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）
6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）
6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）
6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）
6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）
6ES7 322-1HH01-0AA0 开出模块(16点,继电器)
6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）
6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）
6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块
6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块
模拟量模板
6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)
6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)
6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位精度)
6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位精度)4通道模式
6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速)
6ES7 331-1KF01-0AB0 模拟量输入模块(8路, 13位精度)
6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻
6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶
6ES7 332-5HD01-0AB0 模拟输出模块(4路)
6ES7 332-5HB01-0AB0 模拟输出模块(2路)
6ES7 332-5HF00-0AB0 模拟输出模块(8路)
6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位精度)
6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）
6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）
附件
6ES7 365-0BA01-0AA0 IM365接口模块
6ES7 360-3AA01-0AA0 IM360接口模块
6ES7 361-3CA01-0AA0 IM361接口模块
6ES7 368-3BB01-0AA0 连接电缆 (1米)
6ES7 368-3BC51-0AA0 连接电缆 (2.5米)
6ES7 368-3BF01-0AA0 连接电缆 (5米)
6ES7 368-3CB01-0AA0 连接电缆 (10米)
6ES7 390-1AE80-0AA0 导轨(480mm)
6ES7 390-1AF30-0AA0 导轨(530mm)
6ES7 390-1AJ30-0AA0 导轨(830mm)
6ES7 390-1BC00-0AA0 导轨(2000mm)
6ES7 392-1AJ00-0AA0 20针前连接器
6ES7 392-1AM00-0AA0 40针前连接器
功能模板
6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块
6ES7 350-2AH00-0AE0 FM350-2 计数器功能模块
6ES7 351-1AH01-0AE0 FM351 定位功能模块
6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘
6ES7 355-0VH10-0AE0 FM355C 闭环控制模块
6ES7 355-1VH10-0AE0 FM355S 闭环控制系统
6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块
6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块
6ES7 338-4BC01-0AB0 SM338绝对位置输入模块
6ES7 352-5AH00-0AE0 FM352-5高速布尔处理器
6ES7 352-5AH00-7XG0 FM352-5功能软件包
通讯模板
6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）
6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）
6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）
6ES7 341-1AH01-0AE0 CP341 通讯处理器（RS232）
6ES7 341-1BH01-0AE0 CP341 通讯处理器（20mA/TTY）
6ES7 341-1CH01-0AE0 CP341 通讯处理器（RS485/RS422）
6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站
6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站
6ES7 902-1AB00-0AA0 RS232电缆 5m
6ES7 902-1AC00-0AA0 RS232电缆 10m
6ES7 902-1AD00-0AA0 RS232电缆 15m
6ES7 902-2AB00-0AA0 20mA/TTY电缆 5m
6ES7 902-2AC00-0AA0 20mA/TTY电缆 10m
6ES7 902-2AG00-0AA0 20mA/TTY电缆 50m
6ES7 902-3AB00-0AA0 RS485/RS422电缆 5m
6ES7 902-3AC00-0AA0 RS485/RS422电缆 10m
6ES7 902-3AG00-0AA0 RS485/RS422电缆 50m
6GK7 342-5DA02-0XE0 CP342-5通讯模块
6GK7 342-5DF00-0XE0 CP342-5 光纤通讯模块
6GK7 343-5FA01-0XE0 CP343-5通讯模块
6GK7 343-1EX30-0XE0 CP343-1 以太网通讯模块
6GK7 343-1EX21-0XE0 CP343-1 以太网通讯模块
6GK7 343-1CX00-0XE0 CP343-1 以太网通讯模块
6GK7 343-1CX10-0XE0 CP343-1 以太网通讯模块
6GK7 343-1GX20-0XE0 CP343-1 IT 以太网通讯模块
6GK7 343-1GX21-0XE0 CP343-1 IT 以太网通讯模块(支持PROFINET)
6GK7 343-1HX00-0XE0 CP343-1PN PROFINET以太网通讯模块
6GK7 343-2AH00-0XA0 CP343-2 AS-Interface
6XV1 830-0EH10 PROFIBUS通讯电缆
6XV1 820-5AH10 光纤电缆(米)
6XV1 820-5BH50 光纤电缆 含BFOC (5米)
6XV1 820-5BT10 光纤电缆 含BFOC (100米)
6GK1 901-0DA20-0AA0 BFOC接头（每包20只）
6ES7 901-0BF00-0AA0 5米MPI电缆
6ES7 901-1BF00-0XA0 RS232电缆
链接模板
6GK1 415-2AA01 DP-AS-i 网关 IP20
6GK1 415-0AA01 DP-EIB 网关
6ES7 158-0AD01-0XA0 DP/DP 耦合器
6ES7 157-0AC83-0XA0 DP/PA 耦合器 ，非本安区
6ES7 157-0AD82-0XA0 DP/PA 耦合器 ，本安区
6XV1 830-5EH10 PROFIBUS FC 过程电缆( 易爆区 )
6XV1 830-5FH10 PROFIBUS FC 过程电缆( 非易爆区 )
6ES7 195-7HF80-0XA0 DP/PA耦合器有源总线单元
6GK1 905-0AA00 SpliTConnect分接头（10件）
6GK1 905-0AD00 SpliTConnect终端(Ex)（5件）
6GK1 905-0AB10 SpliTConnect M12输出端（5件）
6GK1 905-0AC00 SpliTConnect 耦合器（10件）
总线连接器
6GK1 905-6AA00 快速剥线工具
6ES7 972-0BA52-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB52-0XA0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA42-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB42-0XA0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）
网络部件
6ES7 972-0AA01-0XA0 12M PROFIBUS 中继器 IP20
